6.4. Карданный вал

ОБЩИЕ СВЕДЕНИЯ

Карданный вал

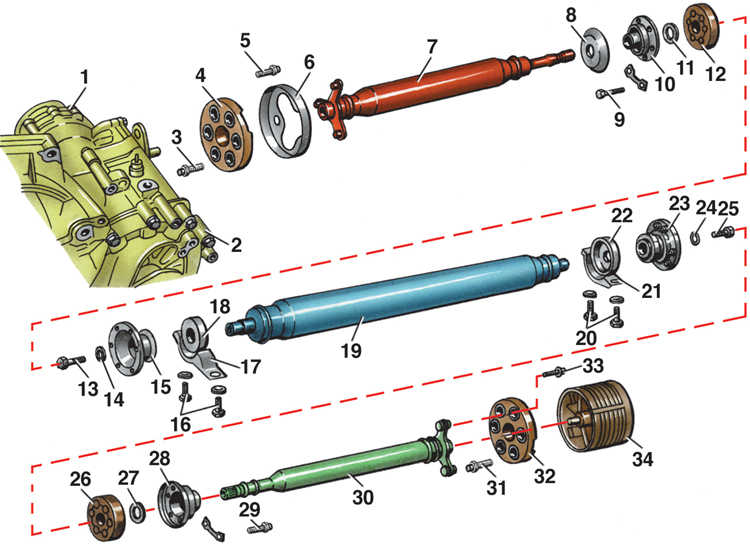

6.4 Карданный вал Volkswagen Golf II
1 – раздаточная коробка;
2 – коробка передач;
3 – болт;
4 – эластичная муфта;
5 – болт;
6 – крышка;
7 – передний карданный вал;
8 – крышка;
9 – болт;
10 – фланец;
11 – стопорное кольцо;
12 – эластичная муфта;
13 – болт;
14 – шайба;
15 – фланец;
16 – болт;
17 – кронштейн промежуточной опоры;
18 – подшипник;
19 – средний карданный вал;
20 – болт;
21 – кронштейн промежуточной опоры;
22 – подшипник;
23 – фланец;
24 – шайба;
25 – болт;
26 – эластичная муфта;
27 – стопорная шайба;
28 – фланец;
29 – болт;
30 – задний карданный вал;
31 – болт;
32 – эластичная муфта;
33 – болт;
34 – вискомуфта

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять глушитель.
2. Снять теплоизоляционный щиток под карданным валом.
3. Ослабить болты 16 и 20 кронштейнов 17 и 21 промежуточных опор.
4. Промаркировать взаимное расположение заднего карданного вала 30 и среднего карданного вала 19.
5. Открутить болты 29.
6. Открутить болты 31.
7. Сдвинуть средний карданный вал 19 вперед и снять задний карданный вал 30.
8. Ослабить болты 3.
9. Сдвинуть крышку 6 и отвернуть болты 5.
10. Отвернуть болты 16 и 20 и снять кронштейны 17 и 21.
11. Снять карданный вал, слегка отодвинув в сторону выпускной коллектор.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Установку карданного вала производят в порядке обратном, снятию, с учетом следующего:
  – закрутить болты 16 и 20 моментом 25 Н·м.
  – закрутить болты 9 и 29 моментом 40 Н·м.
  – закрутить болты 5 моментом 45 Н·м.
  – закрутить болты 33 моментом 45 Н·м.
