Фольксваген Гольф 2. Раздаточная коробка



Фольксваген Гольф 2. Раздаточная коробка

6.3. Раздаточная коробка

ОБЩИЕ СВЕДЕНИЯ

Раздаточная коробка

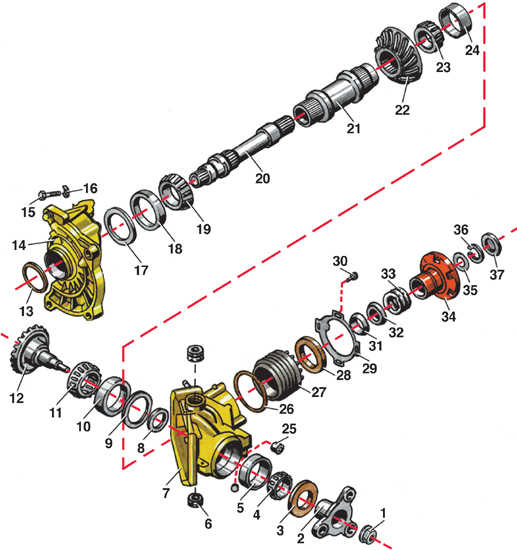

6.3 Раздаточная коробка Volkswagen Golf II
1 – гайка;
2 – выходной фланец;
3 – сальник;
4 – подшипник;
5 – наружное кольцо подшипника;
6 – пробка;
7 – картер раздаточной коробки;
8, 9 – регулировочные шайбы;
10 – наружное кольцо подшипника;
11 – подшипник;
12 – ведомая шестерня;
13 – сальник;
14 – картер раздаточной коробки;
15 – болт;
16 – шайба;
17 – регулировочная шайба;
18 – наружное кольцо подшипника;
19 – подшипник;
20 – выходной вал;
21 – вал шестерни;
22 – ведущая шестерня;
23 – подшипник;
24 – наружное кольцо подшипника;
25 – втулка;
26 – сальник;
27 – гайка с кольцом;
28 – сальник;
29 – стопорная пластина;
30 – болт;
31 – распорное кольцо;
32 – шайба;
33 – пружина;
34 – фланец полуоси;
35 – шайба;
36 – стопорное кольцо;
37 – колпачок

Разборка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять раздаточную коробку.
2. Промаркировать взаимное положение выходного фланца 2 и картера 7 раздаточной коробки.
3. Открутить гайку 1.
4. Снять выходной фланец 2.
5. Снять защитный колпачок 37.
6. Снять стопорное кольцо 36 и шайбу 35.
7. Снять фланец 34 полуоси с пружиной 33, шайбой 32 и распорным кольцом 31.
8. Снять выходной вал 20 с другой стороны.
9. Открутить болты 30 и снять стопорную пластину 29.
10. Открутить гайку 27 с кольцом.
11. Открутить болты 15.
12. Разъединить картер раздаточной коробки.
13. Снять ведомую шестерню 12 и ведущую шестерню 22.

Сборка

ПОРЯДОК ВЫПОЛНЕНИЯ
Сборку раздаточной коробки производят в порядке, обратном разборке. Перед соединением половинок картеров смазать их сопрягающиеся поверхности герметиком. Закрутить болты 15 крепления картеров моментом 25 Н·м.
