Фольксваген Шаран. Задние фонари



Фольксваген Шаран. Задние фонари

16.6 Задние фонари Volkswagen Sharan

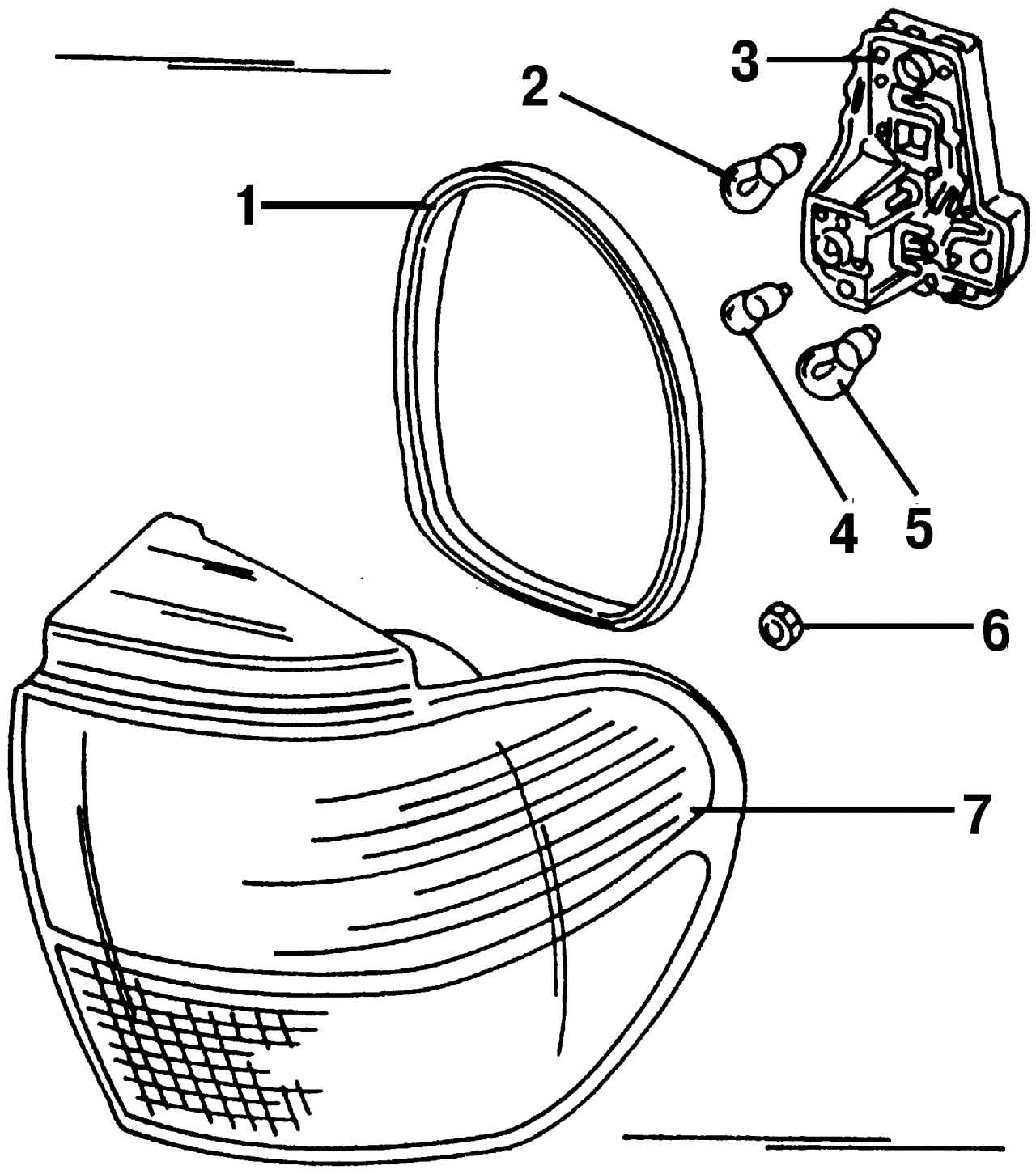

Рис. 352. Детали заднего фонаря: 1 — резиновая уплотнительная прокладка; 2 — лампа накаливания указателя поворота, 21 В; 3 — патрон ламп накаливания; 4 — лампа накаливания заднего габаритного света, 21 В; 5 — двухнитевая лампа стоп-сигнала и заднего габаритного света, 21/5 Вт; 6 — гайка, 6 Н·м; 7 — рассеиватель фонаря





В корпусе задних фонарей с правой и левой стороны автомобиля находятся лампы накаливания заднего габаритного света 4 (рис. 352), стоп-сигналов 5 и указателей поворота 2.
Остальные дополнительные лампы находятся на задней двери в среднем блоке осветительных приборов.
Замена ламп накаливания задних фонарей
Замену ламп накаливания задних фонарей проводите в следующем порядке:
- при помощи отвертки снимите клипсы внутренней обивки багажника (в углу салона, справа или слева от багажника);
- снимите внутреннюю обивку багажника в соответствующем углу салона;

16.6 Задние фонари Volkswagen Sharan

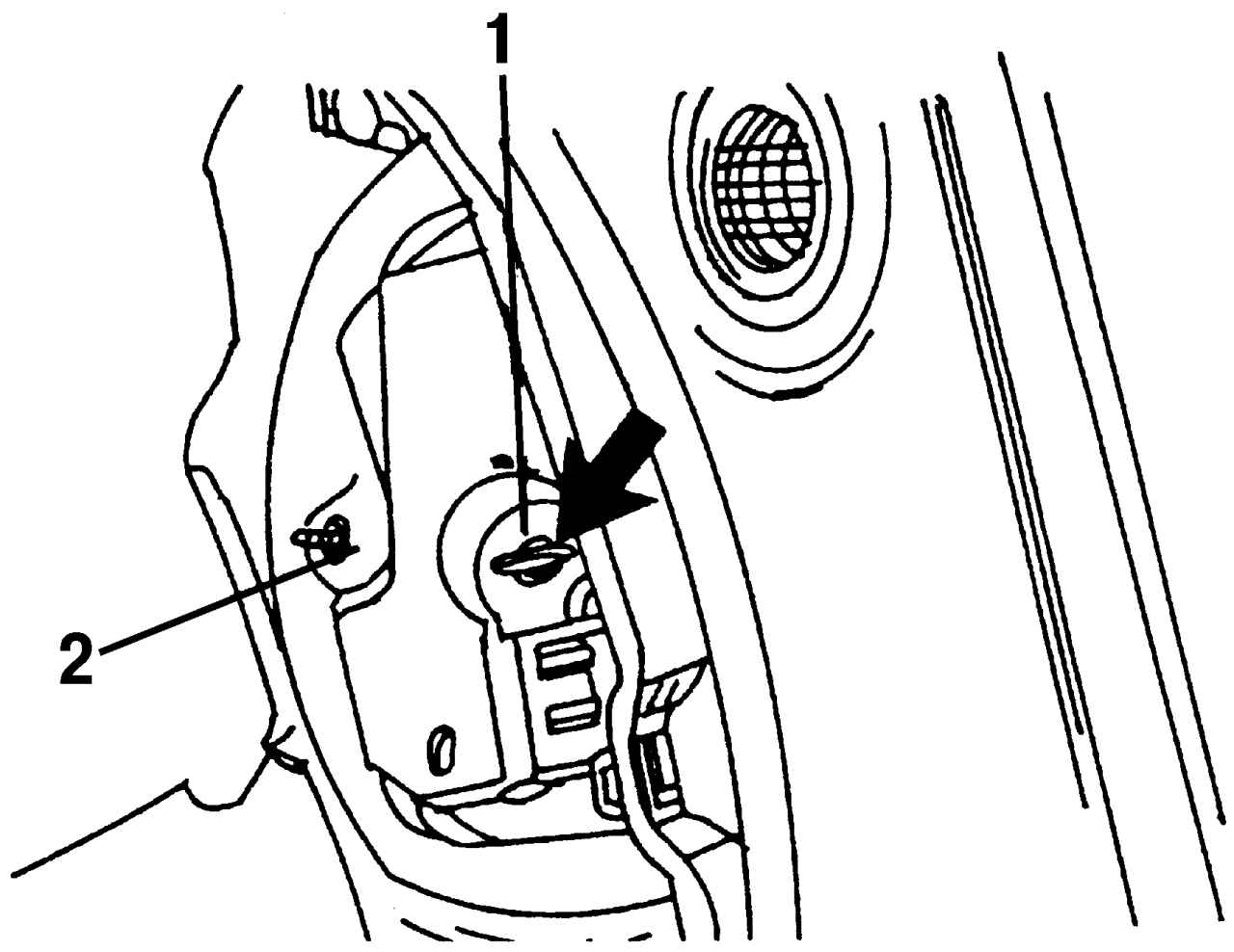

Рис. 353. Задний фонарь с внутренней стороны: 1 — замок; 2 — гайка крепления





- при помощи отвертки переведите замок 1 (рис. 353) таким образом, чтобы можно было вытащить плату в сборе;
- нажмите на неисправную лампу и, повернув против часовой стрелки, извлеките из патрона;
- вставьте в патрон новую лампу (держа салфеткой) и поверните по часовой стрелке до фиксации.

16.6 Задние фонари Volkswagen Sharan

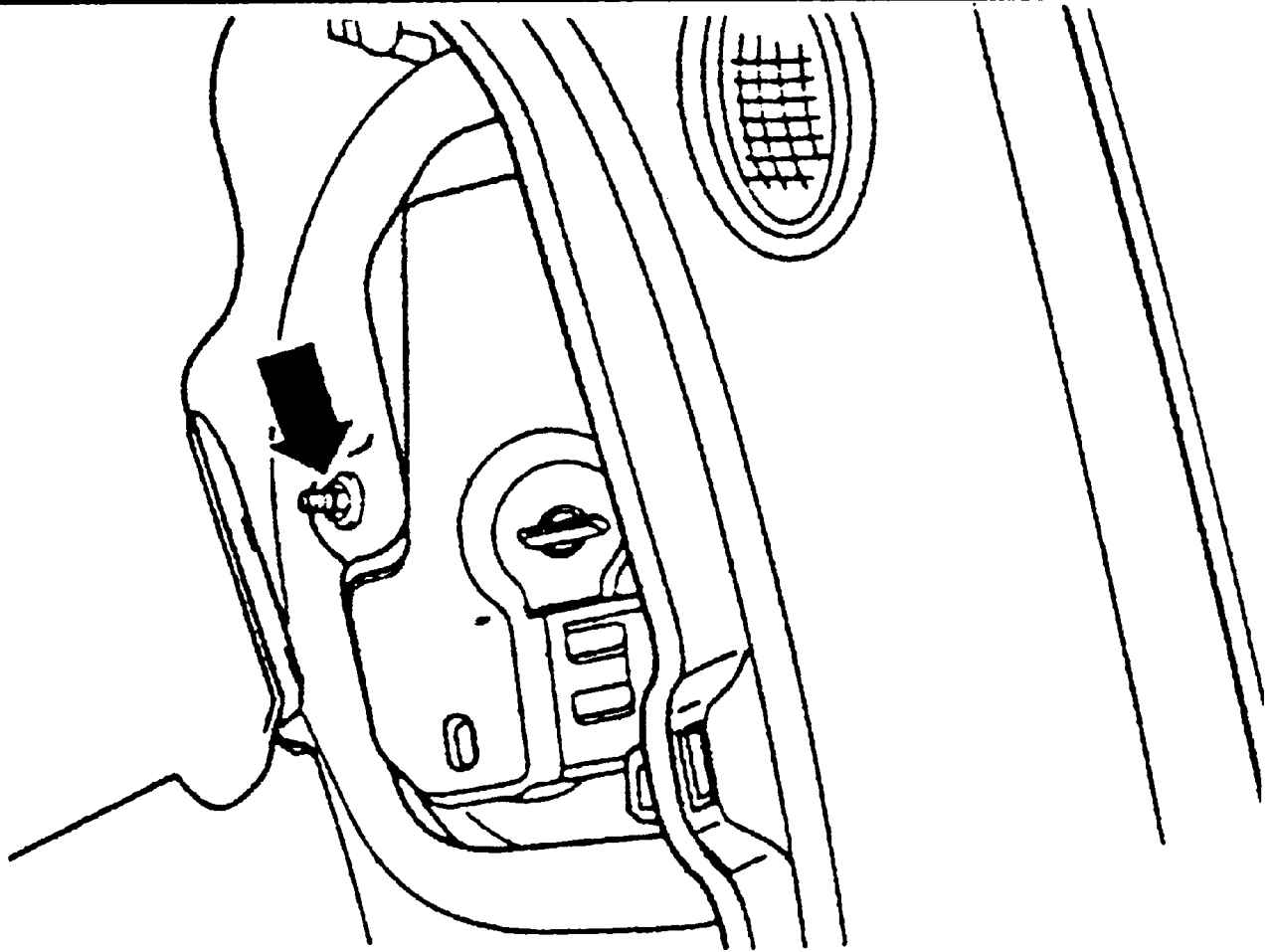

Рис. 354. Снятие корпуса заднего фонаря





Если требуется снять весь корпус заднего фонаря, то отверните изнутри кузова ключом «на 8 мм» три гайки (рис. 354, показано стрелкой) крепления заднего фонаря. Снаружи кузова снимите задний фонарь и его резиновый уплотнитель. Если уплотнитель пористый, то его необходимо заменить во избежание попадания влаги внутрь автомобиля.
Средний блок задних осветительных приборов

16.6 Задние фонари Volkswagen Sharan

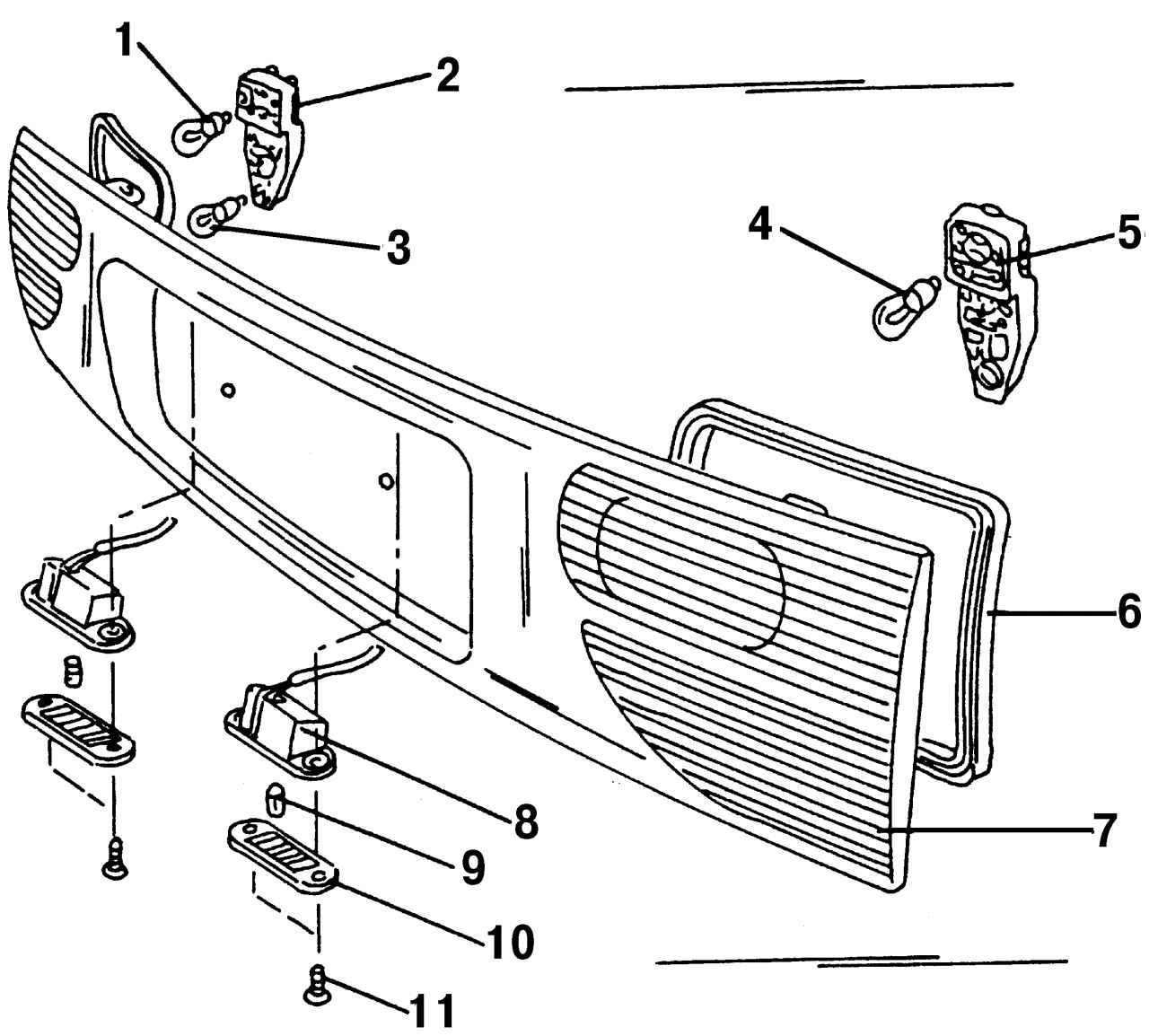

Рис. 355. Средний блок задних осветительных приборов: 1 — лампа фонаря заднего хода; 2 — патрон лампы; 3 — лампа заднего противотуманного фонаря; 4 — лампа фонаря заднего хода; 5 — патрон лампы; 6 — резиновая уплотнительная прокладка; 7 — стекло группы осветительных приборов; 8 — фонарь освещения номерного знака; 9 — лампа фонаря освещения номерного знака; 10 — рассеиватель фонаря освещения номерного знака; 11 — винт





Блок осветительных приборов расположенных на двери багажника автомобиля Sharan включает в себя лампы накаливания фонарей заднего хода 1 и 4 (рис. 355) и лампы 3 задних противотуманных фонарей.
Снятие блока осветительных приборов производится в следующем порядке:
- откройте дверь багажника, выверните девять винтов крепления обивки двери и снимите обивку вниз;
- отсоедините электрические разъемы от обеих плат с лампами справа и слева, поддев их отверткой;

16.6 Задние фонари Volkswagen Sharan

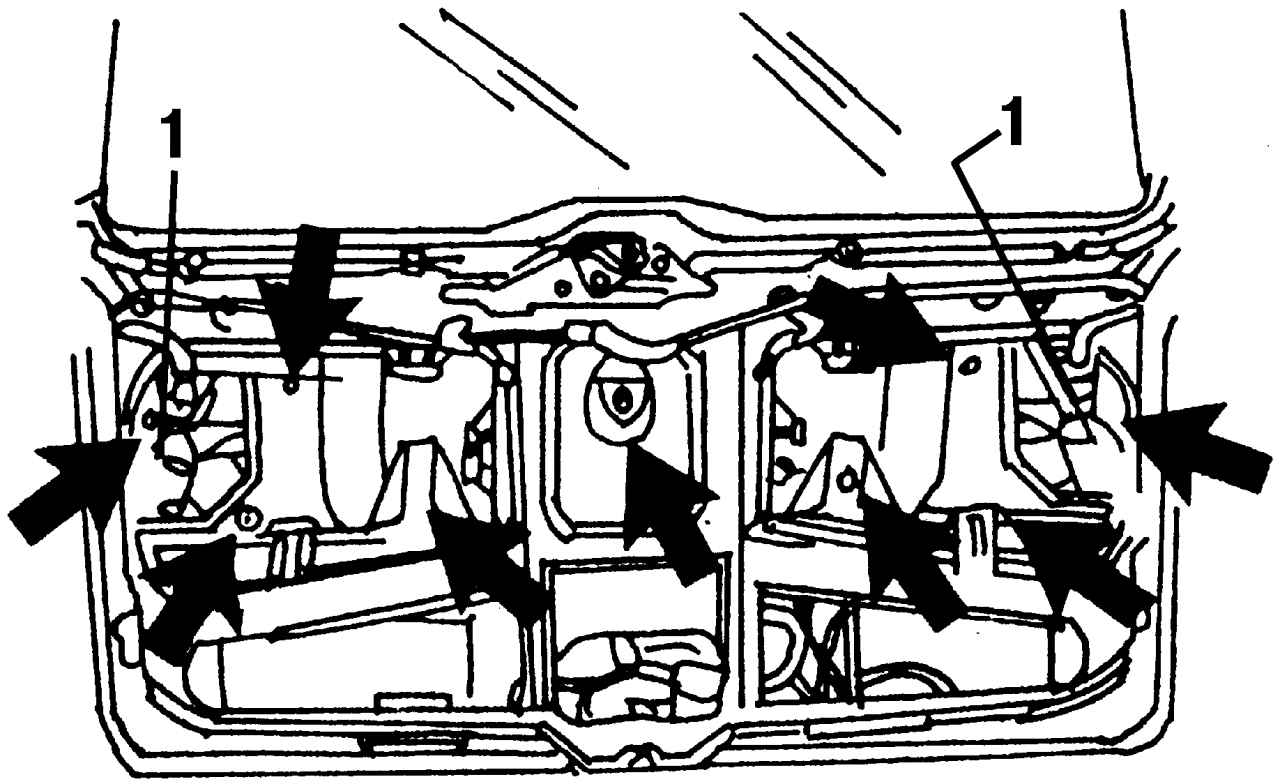

Рис. 356. Места крепления среднего блока осветительных приборов (показаны стрелками)





- отверните девять гаек (рис. 356) крепления блока осветительных приборов к двери багажника;
- закройте дверь багажника и снимите блок осветительных приборов вместе с резиновыми уплотнительными прокладками по направлению на себя.
Установка блока осветительных приборов производится в порядке, обратном снятию, с учетом следующего:
- затяните девять гаек крепления блока равномерно по кругу моментом 6 Н·м;
- надвиньте снизу внутреннюю обивку двери багажника таким образом, чтобы совпали отверстия и затяните винты по кругу;
- пористую или поврежденную резиновую уплотнительную прокладку замените на новую во избежание попадания влаги внутрь автомобиля.
Замена ламп освещения номерного знака
Замену лампы освещения номерного знака проводите в следующем порядке:
- выверните два винта 11 (см. рис. 355) крепления рассеивателя 10 фонаря освещения номерного знака;
- снимите рассеиватель;
- извлеките лампу со стеклянным цоколем и установите новую лампу;
- установите рассеиватель.

Примечание
После замены какой-либо лампы всегда проверяйте работу фар и фонарей, включив их.
