Снятие моторедуктора проводите в следующем порядке:
- включите зажигание, включите стеклоочистители и приведите щетки в крайнее нижнее положение (в котором они обычно находятся, если стеклоочиститель не работает). После этого выключите зажигание;
- снимите оба рычага щетки стеклоочистителя;

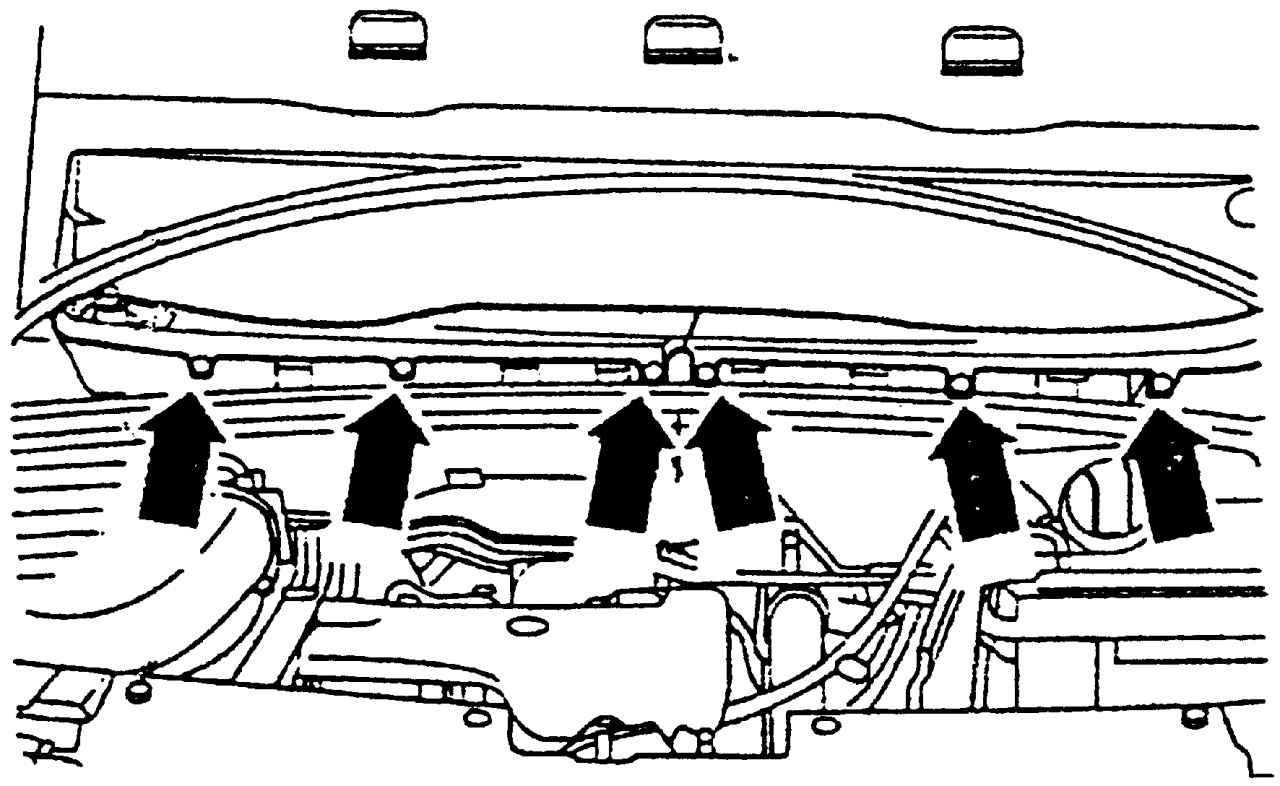

Рис. 347. Места крепления решетки (показаны стрелками)
- отверните пластмассовые болты (рис. 347) крепления, осторожно приподнимите вверх обе части решетки и снимите решетку;

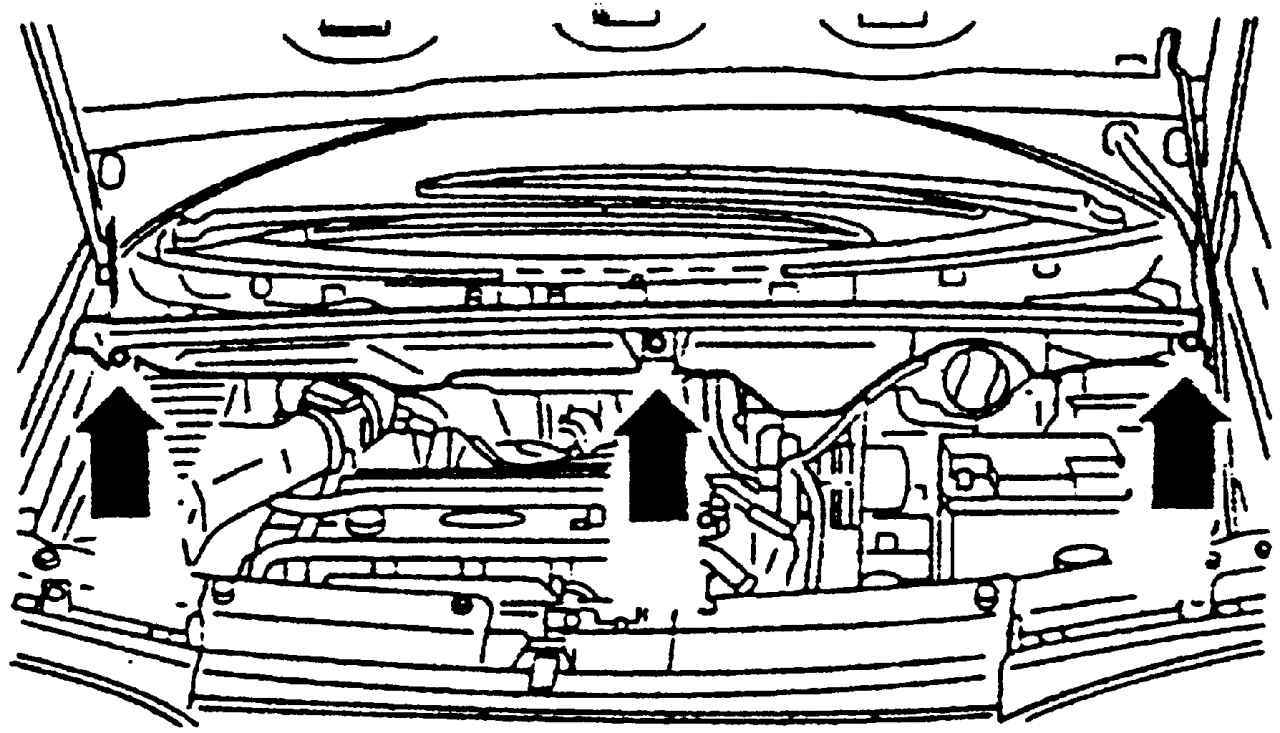

Рис. 348. Места крепления кожуха подачи воздуха (показаны стрелками)
- отверните три болта (рис. 348) крепления кожуха подачи воздуха и снимите кожух по направлению вперед;
- после снятия кожуха подачи воздуха появился доступ к трапеции моторедуктора. Отсоедините от моторедуктора штекерную колодку;
- при помощи отвертки снимите правый рычаг;
- отверните болты при помощи 13 мм головки и снимите их. Отверните при помощи ключа «на 32 мм» большую гайку и полностью снимите систему рычагов стеклоочистителя вместе с моторедуктором;
- снимите с системы рычагов моторедуктор стеклоочистителя:
- снимите сначала с шаровых головок левый рычаг, а затем средний рычаг;

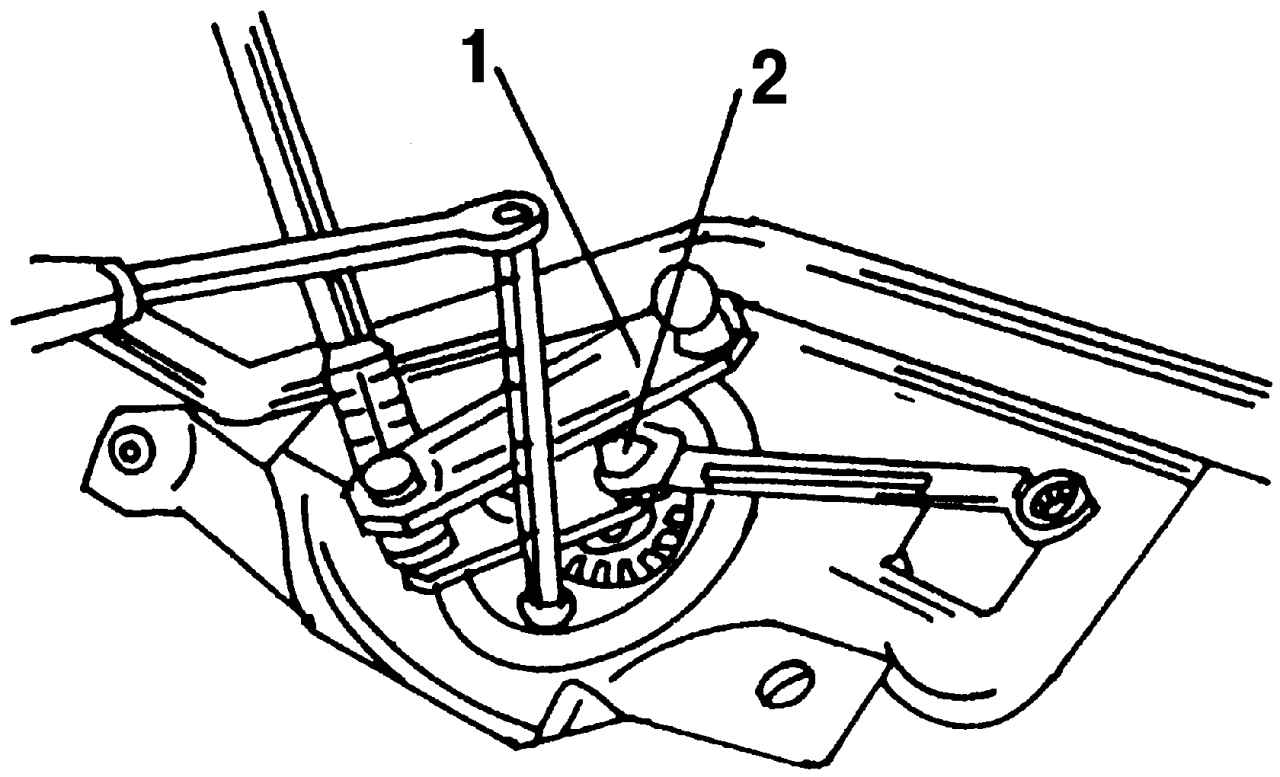

Рис. 349. Снятие моторедуктора с системы рычагов: 1 — кривошипный рычаг; 2 — гайка, 13 мм
- заблокируйте кривошипный рычаг, надев на один из болтов головку и положив рычаг на удлинение. Отверните гайку 2 (рис. 349);
- снимите кривошипный рычаг 1, покачав его из стороны в сторону;
- отверните крепление моторедуктора и снимите его.
Установку моторедуктора проводите в порядке, обратном снятию, выполняя следующие рекомендации:
- затяните гайку кривошипного рычага моментом 26 Н·м, а гайки кожуха подачи воздуха моментом 6 Н·м;
- нанесите на шаровые головки небольшое количество смазки.
