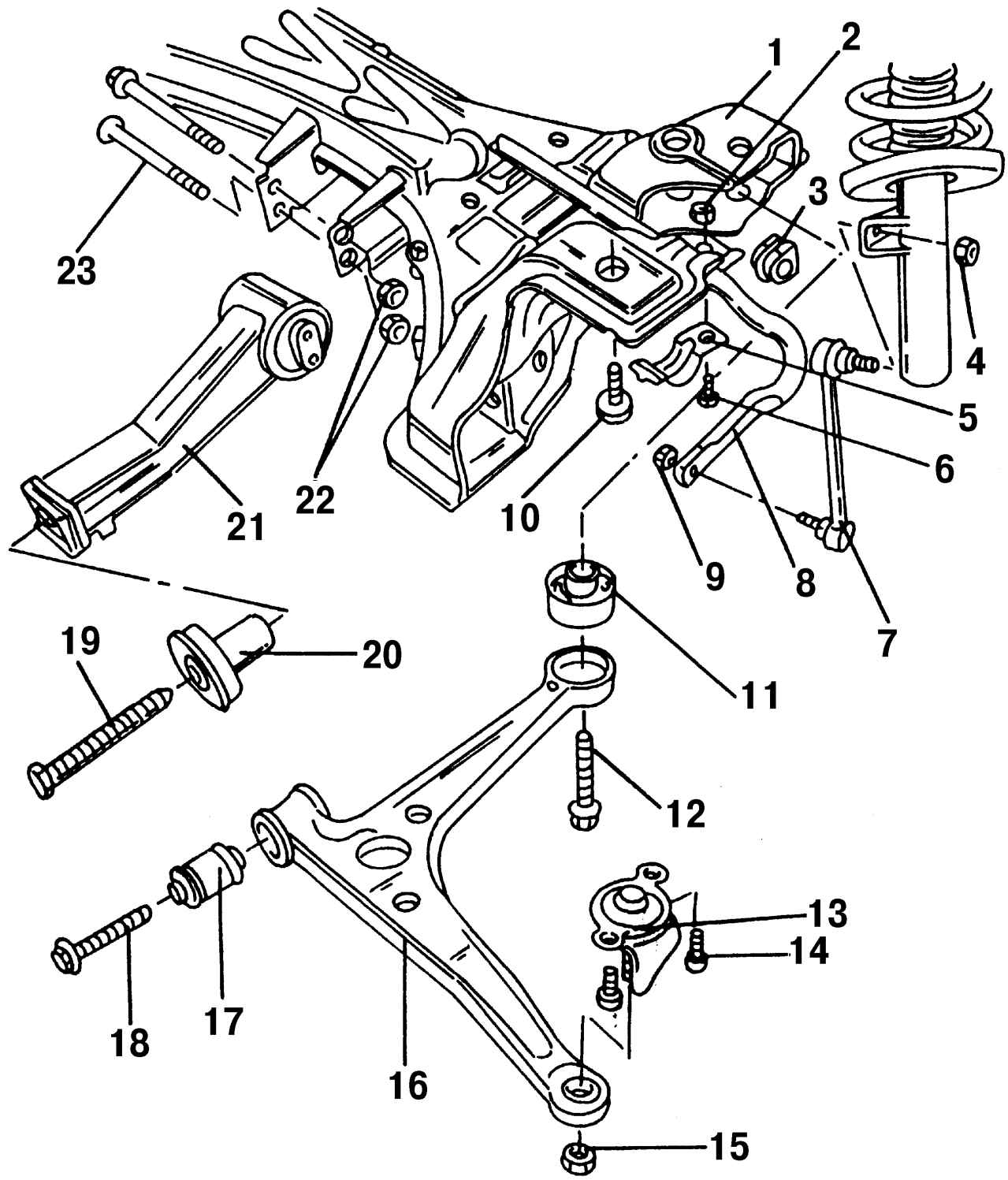

На рисунке 291 показаны элементы передней подвески. Порядок демонтажа поперечных рычагов передней подвески:
- установите переднюю часть автомобиля на опоры и снимите переднее колесо;
- снимите защиту двигателя;

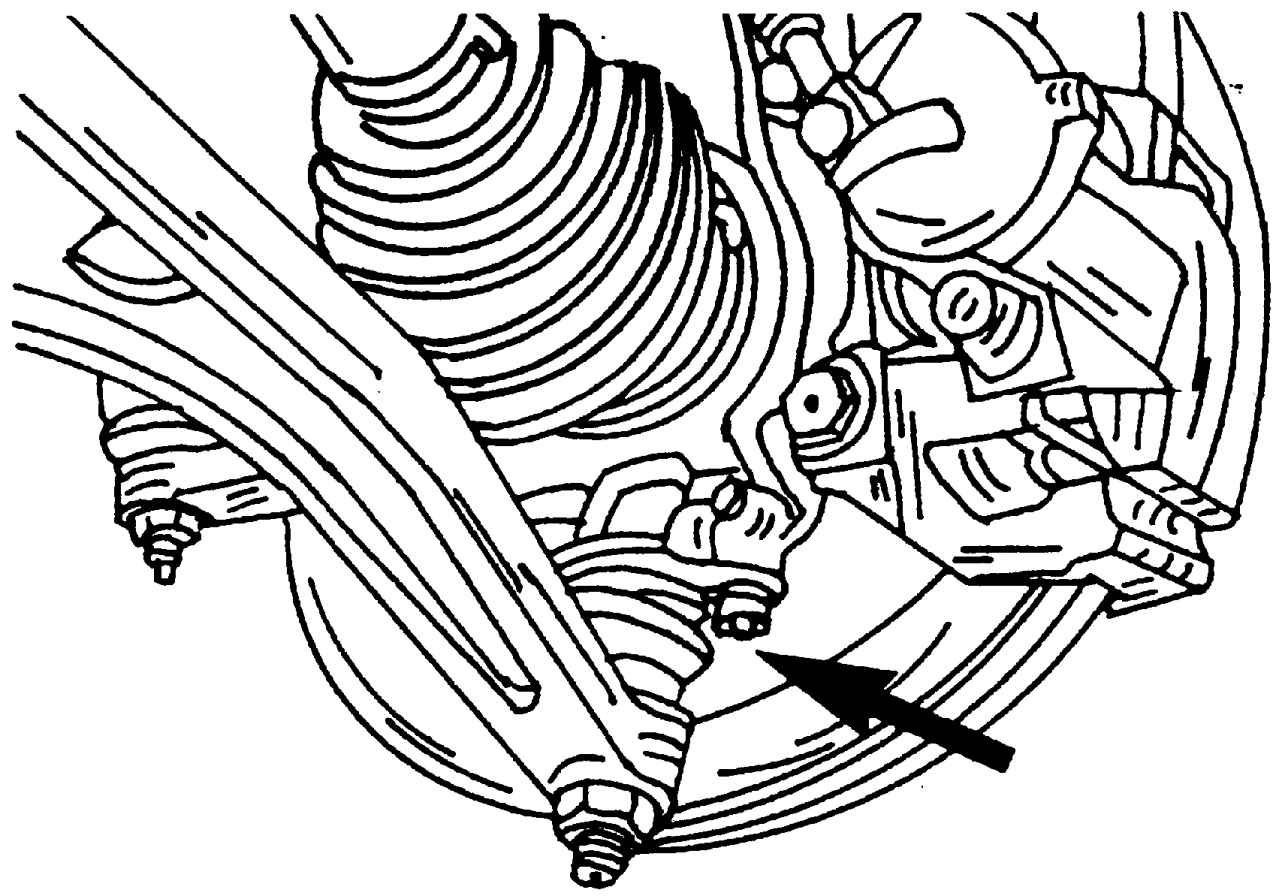

Рис. 284. Два болта (показаны стрелкой) удерживают нижнюю часть шаровой опоры в нижней части поворотного кулака

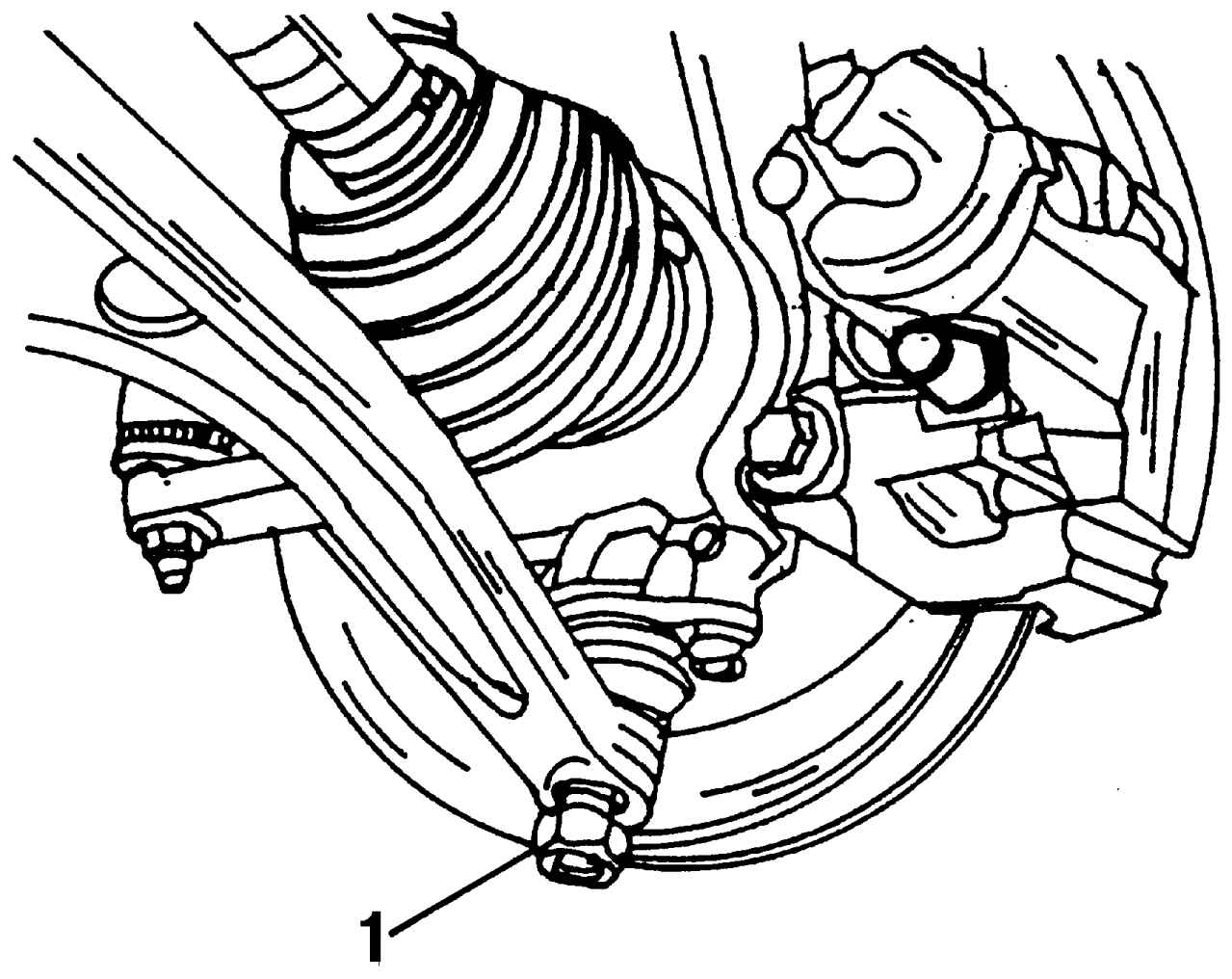

Рис. 292. Перед снятием пальца шаровой опоры (см. рис. 285), снимите гайку 1 до конца резьбы

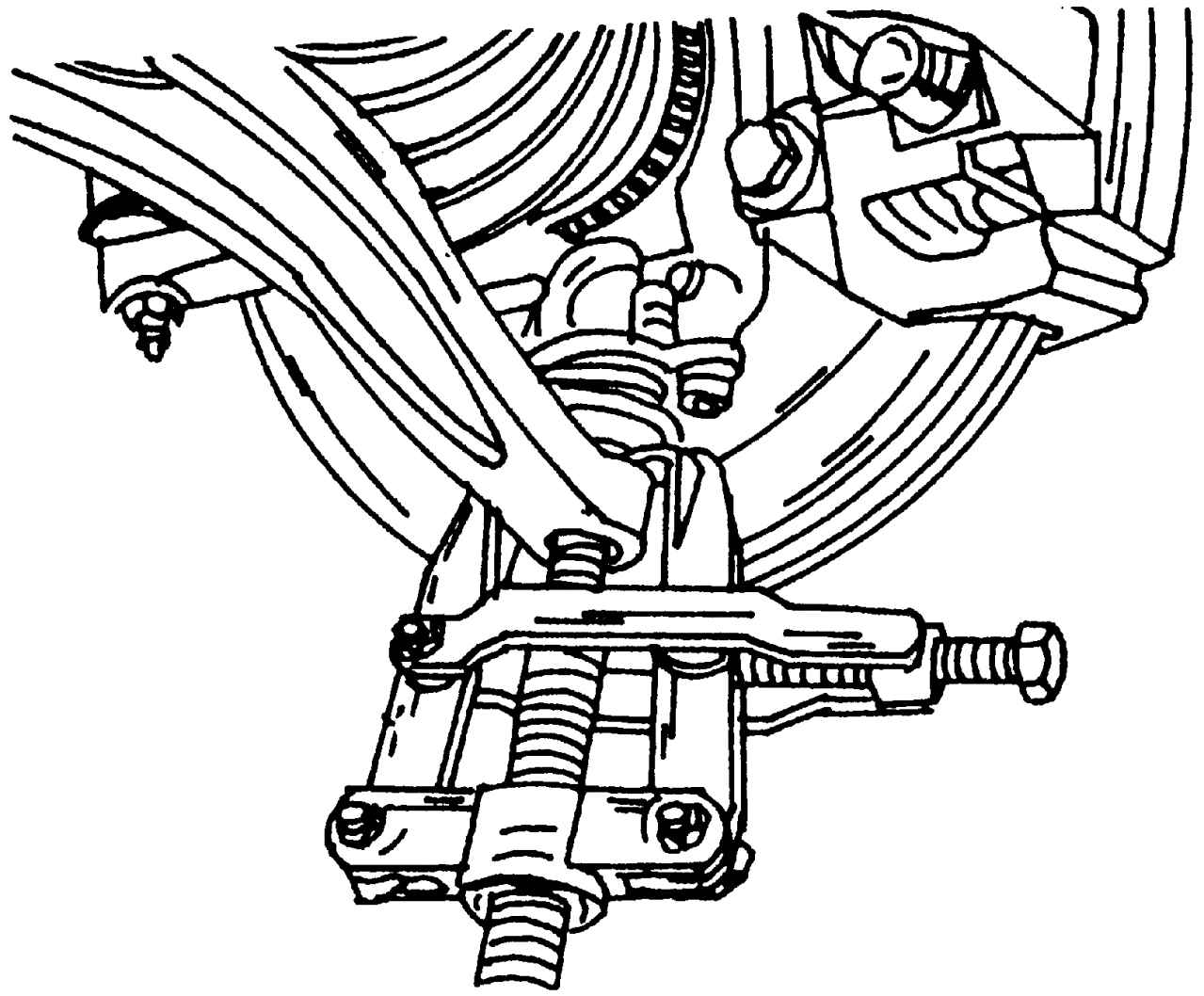

Рис. 285. Извлеките палец шаровой опоры из поперечного рычага при помощи съемника
- отверните гайку (рис. 292). Если вы меняете только шаровую опору, то отверните болты (см. рис. 284) и снимите шаровую опору с поперечного рычага (см. рис. 285);
- отверните болты крепления поперечного рычага на внутренней стороне подрамника и снимите поперечный рычаг. Втулки поперечного рычага извлеките при помощи подходящей оправки.
Установка осуществляется в обратной последовательности относительно процесса снятия, при этом:
- используйте новые болты крепления поперечного рычага. Так как поперечный рычаг крепится посредством резинометаллических втулок, то затягивайте его болты только когда автомобиль стоит колесами на грунте;
- если вы извлекали палец шаровой опоры из поворотного кулака, то снова установите его до упора и наверните новую гайку. Момент затяжки гайки 30 Н·м, а затем доверните ее еще на 90°. Если палец шаровой опоры вращается, то установите в него шестигранник 7 мм и затяните гайку.
