Фольксваген Шаран. Замена всей поперечной рулевой тяги
Фольксваген Шаран. Замена всей поперечной рулевой тяги

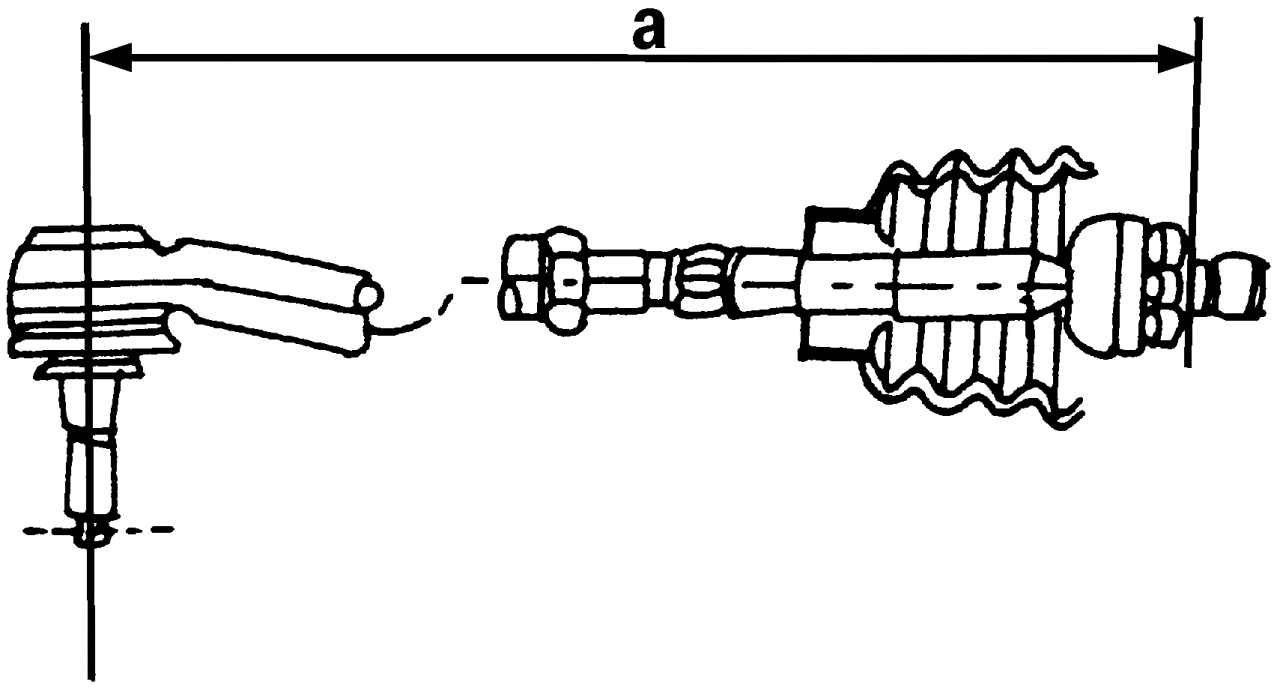

Рис. 268. Длина поперечной рулевой тяги (размер a)
Замерьте длину всей поперечной рулевой тяги, включая головку поперечной рулевой тяги (расстояние a на рис. 268). Номинальный размер составляет 378,5±1,0 мм;
- освободите чехол шарнира и сдвиньте его назад на поперечную рулевую тягу;

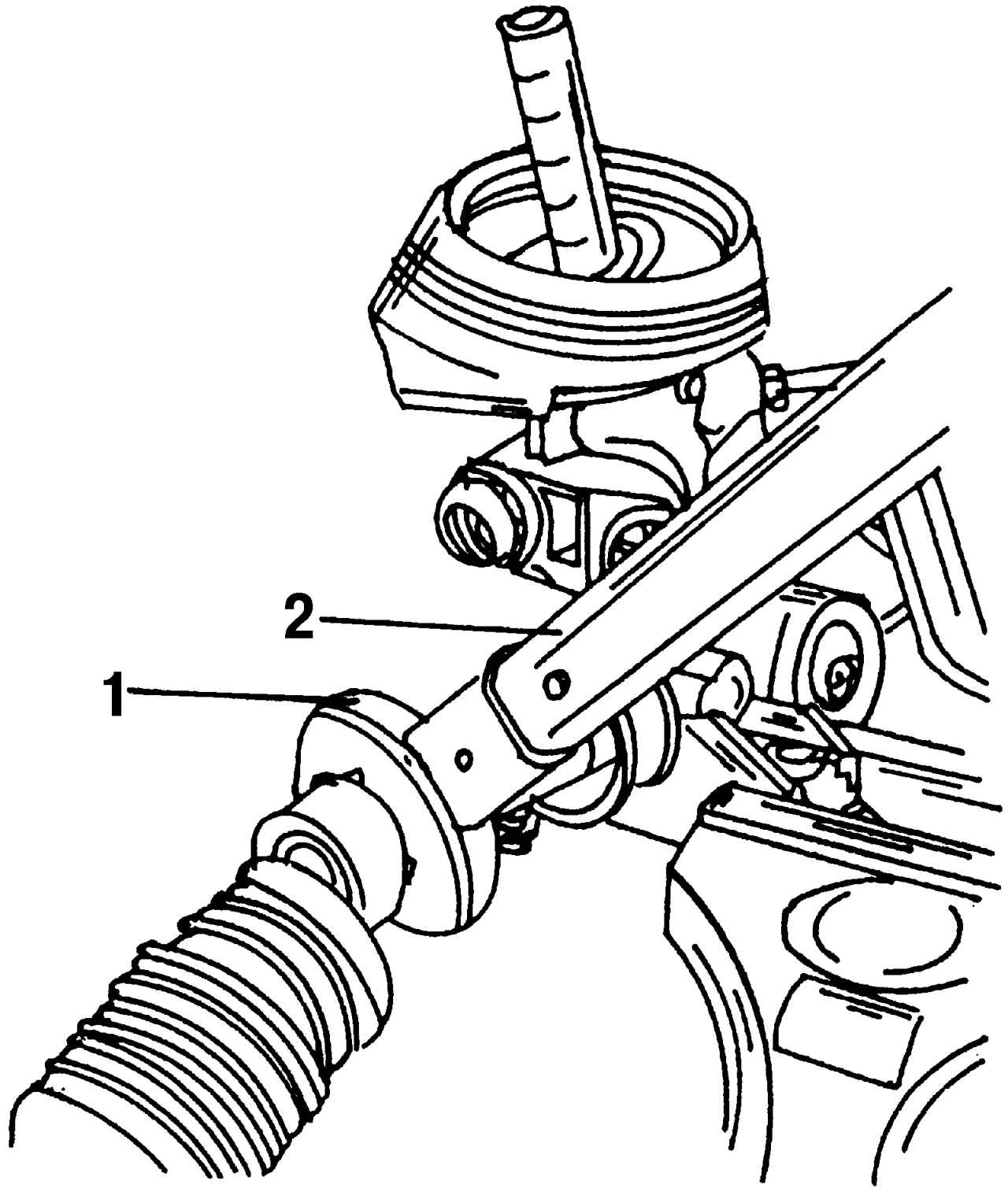

Рис. 269. Снятие шарового шарнира поперечной рулевой тяги с зубчатой рейки. На ключ 1 (1332/8) установите динамометрический ключ 2 (1332)
- зажмите рулевой механизм в тиски (рис. 269) и установите изображенный там ключ на шаровой шарнир поперечной рулевой тяги. Снимите поперечную рулевую тягу;
- установите новую поперечную рулевую тягу, выдерживая измеренное ранее расстояние, и снова вкрутите ее в зубчатую рейку моментом затяжки 70 Н·м. Не наносите жидкость, фиксирующую резьбовое соединение, на резьбу поперечной рулевой тяги;
- установите чехол шарнира на корпус зубчатой рейки.
