Фольксваген Шаран. Снятие и установка рулевого механизма

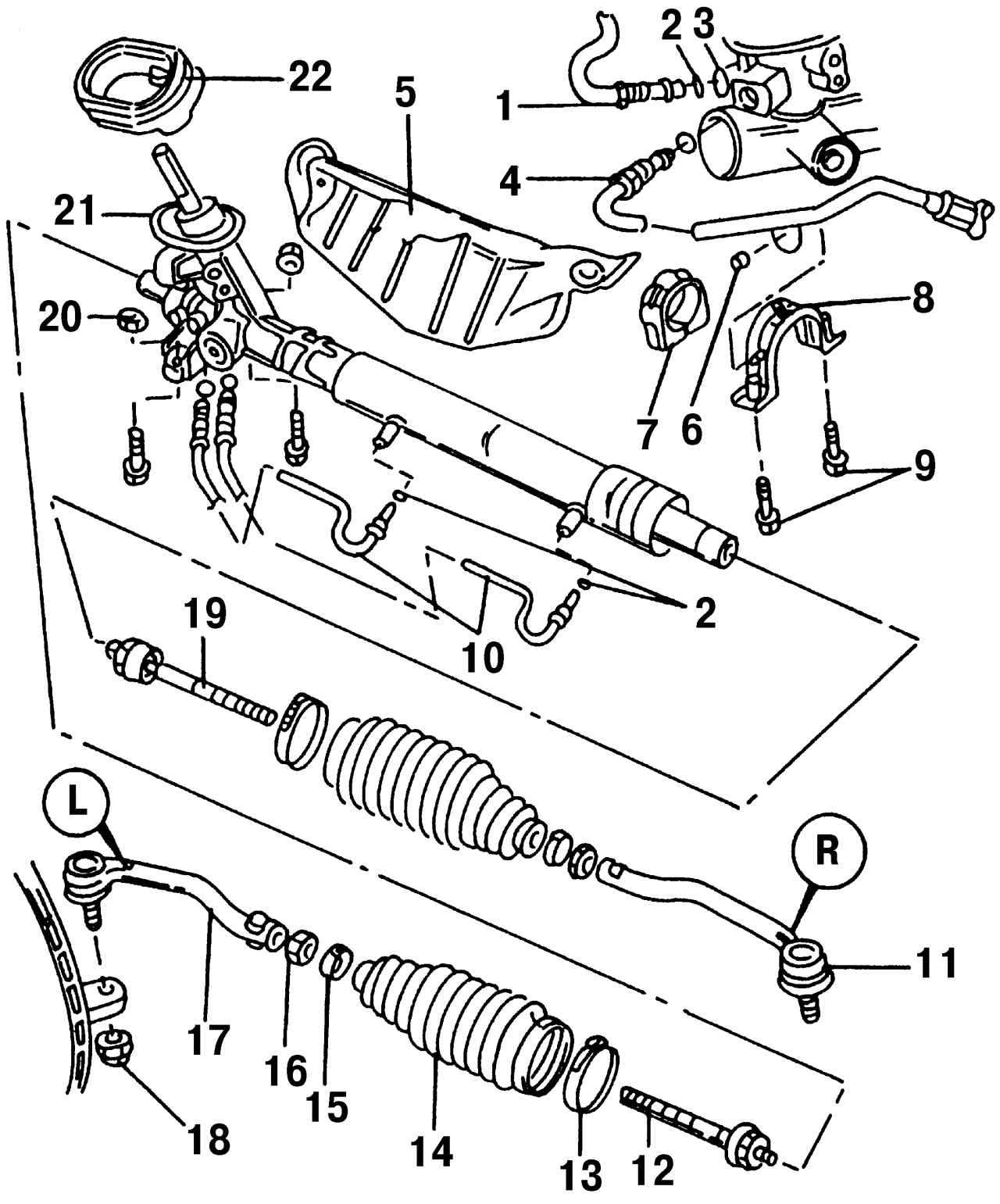

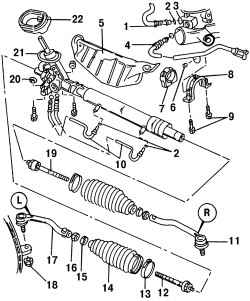

Рис. 262. Рулевое управление: 1 — рециркуляционный шланг; 2 — уплотнительное кольцо; 3 — резьбовое соединение рециркуляционного шланга; 4 — нагнетательный трубопровод, 30 Н·м; 5 — экран теплоизоляции; 6 — гайка; 7 — резиновая опора; 8 — хомут с приваренными гайками; 9 — болт, 60 Н·м (заменяйте всегда); 10 — трубопровод; 11 — шарнир поперечной рулевой тяги, правый (метка R); 12 — левая поперечная рулевая тяга, 70 Н·м; 13 — хомут; 14 — защитный чехол; 15 — хомут; 16 — гайка, 55 Н·м; 17 — шарнир поперечной рулевой тяги, левый (метка L); 18 — самоконтрящаяся гайка, 30 Н·м + 90°; 19 — правая поперечная рулевая тяга, 70 Н·м; 20 — самоконтрящаяся гайка; 21 — рулевой механизм с усилителем; 22 — резиновая прокладка

Порядок снятия рулевого механизма (рис. 262):

- отсоедините клеммы АБ, и полностью снимите ее;

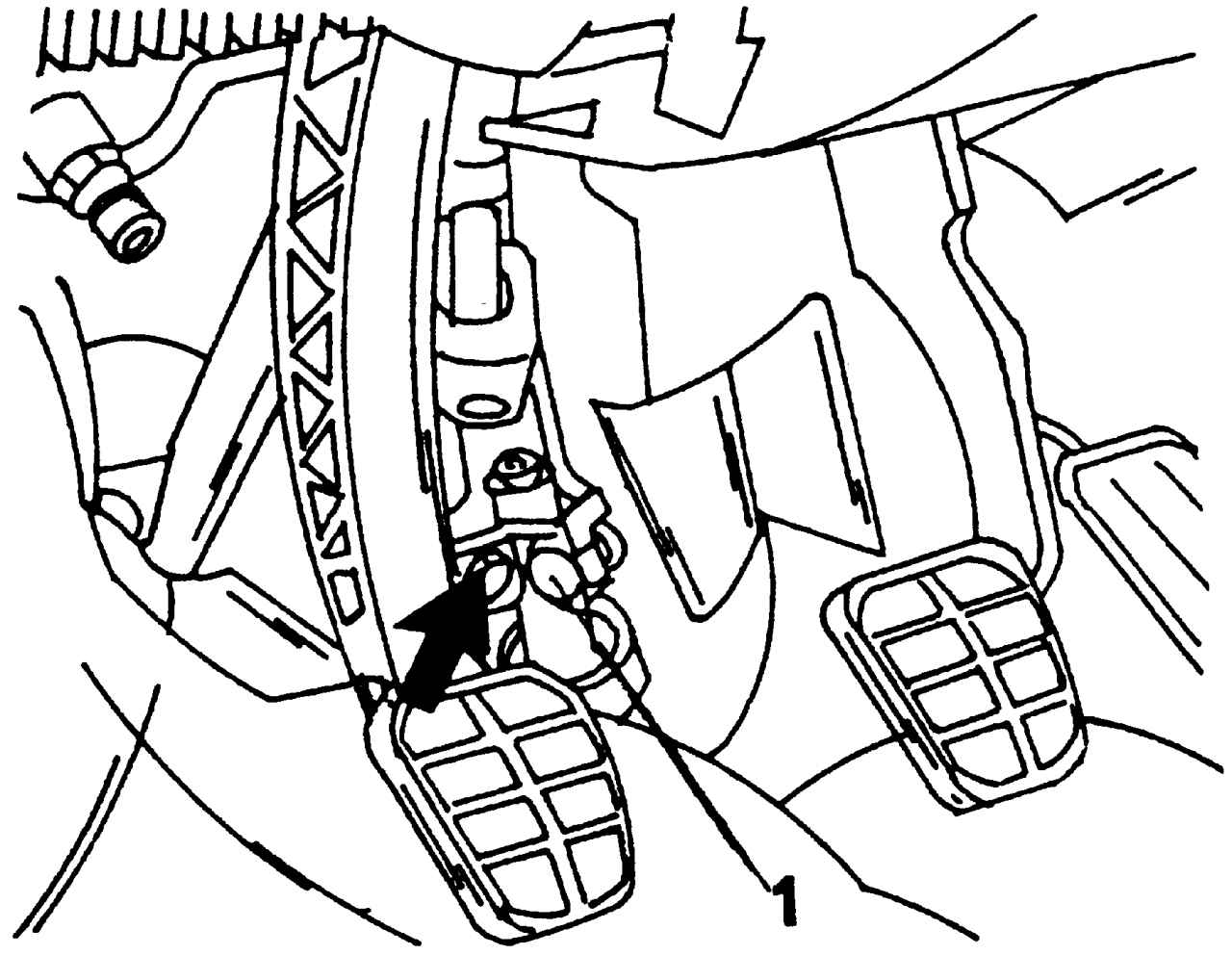

Рис. 263. После ослабления болта 1 наклоните панель (показано стрелкой) на одну сторону, чтобы разъединить соединение с шарниром рулевого управления

- из салона автомобиля отсоедините шарнир рулевого управления (рис. 263). Для этого ослабьте болт и снимите прижимную рейку;

- ослабьте болты колеса, поставьте переднюю часть автомобиля на опоры и снимите передние колеса;

- снимите защиту двигателя;

- снимите приемную трубу с выпускного коллектора;

- отверните болт на внешней стороне маятниковой опоры;

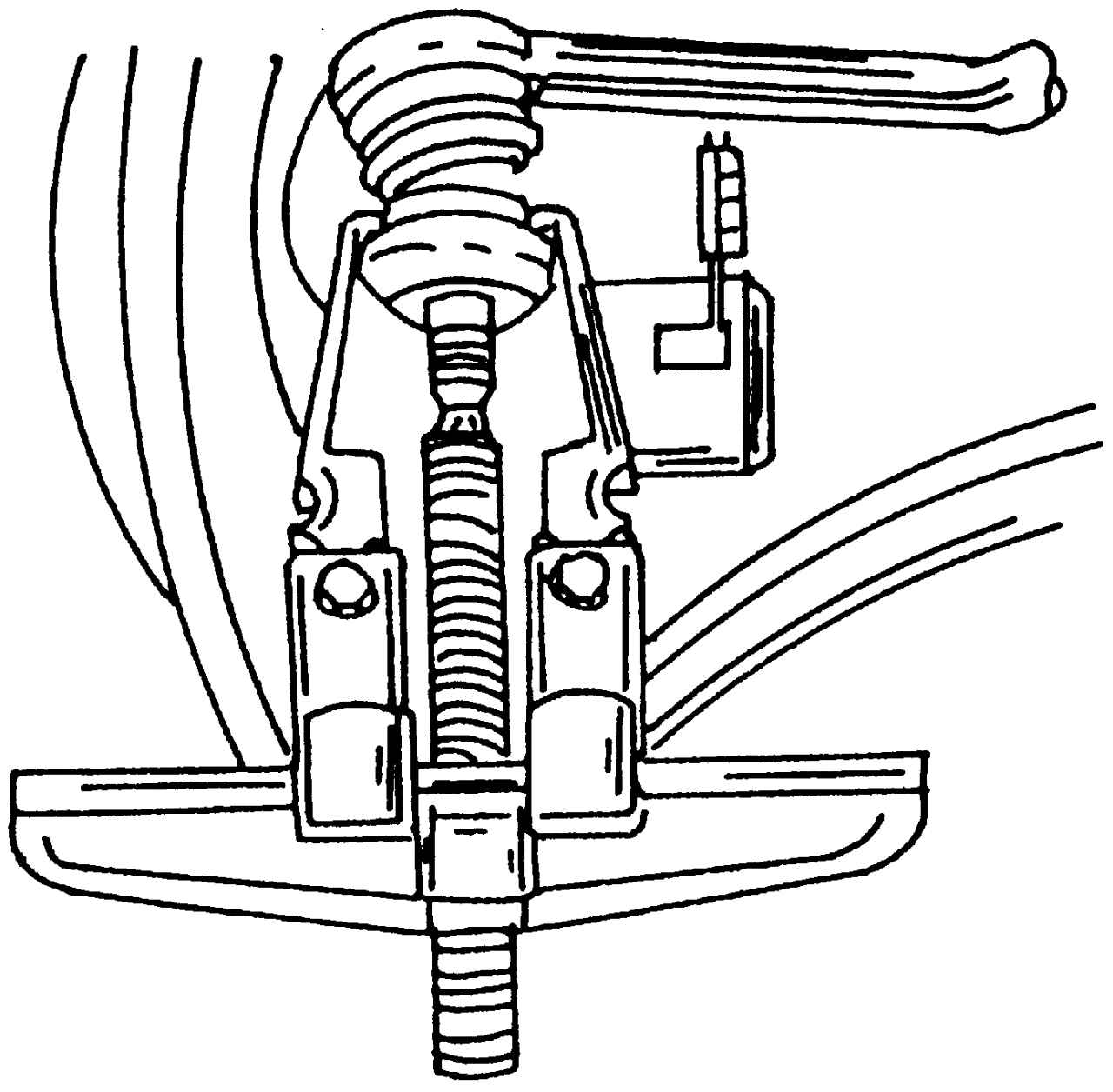

Рис. 264. Снятие шаровой опоры поперечной рулевой тяги

- отверните гайки болтов с шаровой головкой с тяг рулевой трапеции и съемником отожмите шарниры тяг от рычагов (рис. 264);

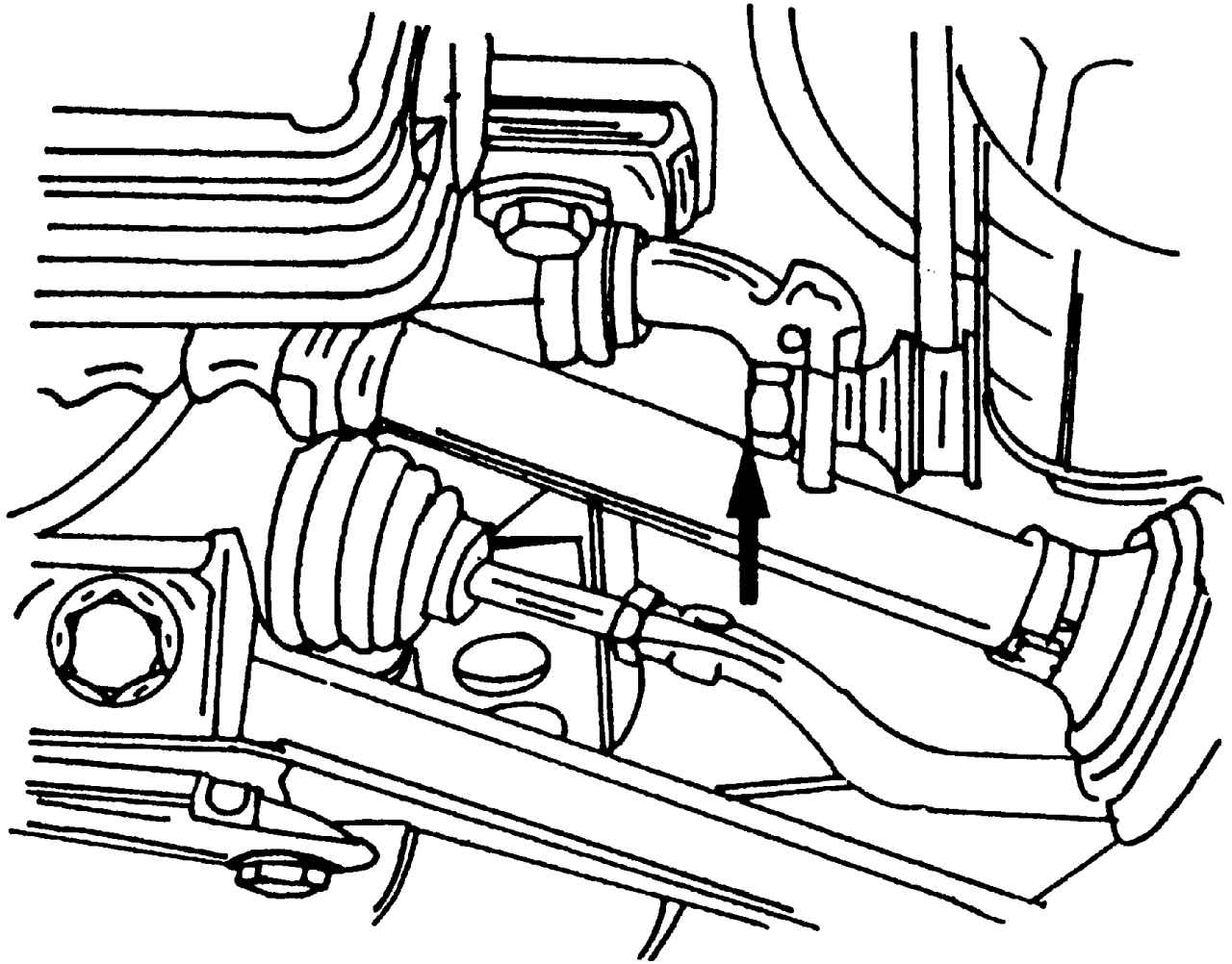

Рис. 265. Гайка крепления соединительной тяги на стабилизаторе поперечной устойчивости (показана стрелкой)

- отсоедините тягу стабилизатора поперечной устойчивости (рис. 265);

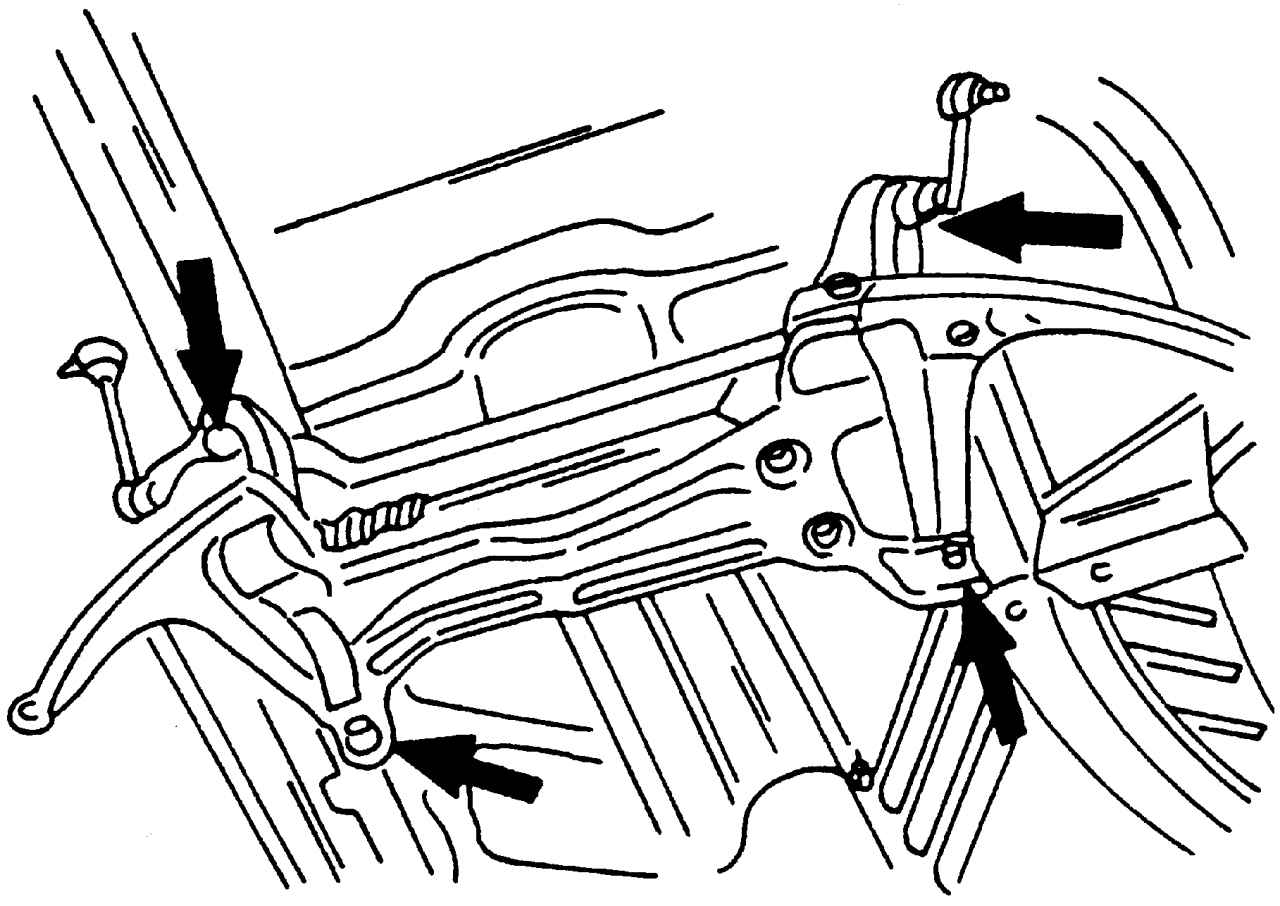

Рис. 266. Расположение болтов крепления подрамника. Момент затяжки болтов 150 Н·м + 90°

- установите домкрат под подрамник и снимите его (рис. 266). Опустите домкрат, снимите монтажные хомуты и извлеките рулевой механизм по направлению назад. Снимите экран тепловой защиты;

- в случае необходимости снимите уплотнительную манжету с шестерни рулевого механизма.

Установка рулевого механизма осуществляется в обратной последовательности относительно процесса снятия. При этом:

- если была снята, то вновь установите уплотнительную манжету. При установленном рулевом механизме она должна располагаться без деформации на днище со стороны салона;

- установите рулевой механизм и монтажные хомуты. Болты (используйте только новые) заверните в приваренные к хомутам гайки. Момент затяжки — 60 Н·м;

- медленно поднимите подрамник таким образом, чтобы она снова заняла правильное исходное положение. Затяните болты (см. рис. 266) указанным моментом затяжки;

- присоедините шланги гидроусилителя. В места соединений установите новые уплотнительные кольца;

- установите соединительные тяги на стабилизатор поперечной устойчивости. Используйте только новые гайки. Момент затяжки — 100 Н·м;

- соедините шарниры тяг рулевой трапеции с рулевыми сошками и затяните гайки (используйте только новые) моментом 30 Н·м, а после доверните их еще на 90°;

- установите колеса, опустите автомобиль на грунт и затяните болты крепления колес моментом 140 Н·м;

- установите рулевое управление в положение движения автомобиля по прямой;

- из салона автомобиля соедините прижимную рейку рулевого механизма с муфтой и установите новый болт. Момент затяжки болта 25 Н·м (см. рис. 263);

- проверьте уровень жидкости в резервуаре и при необходимости долейте ее;

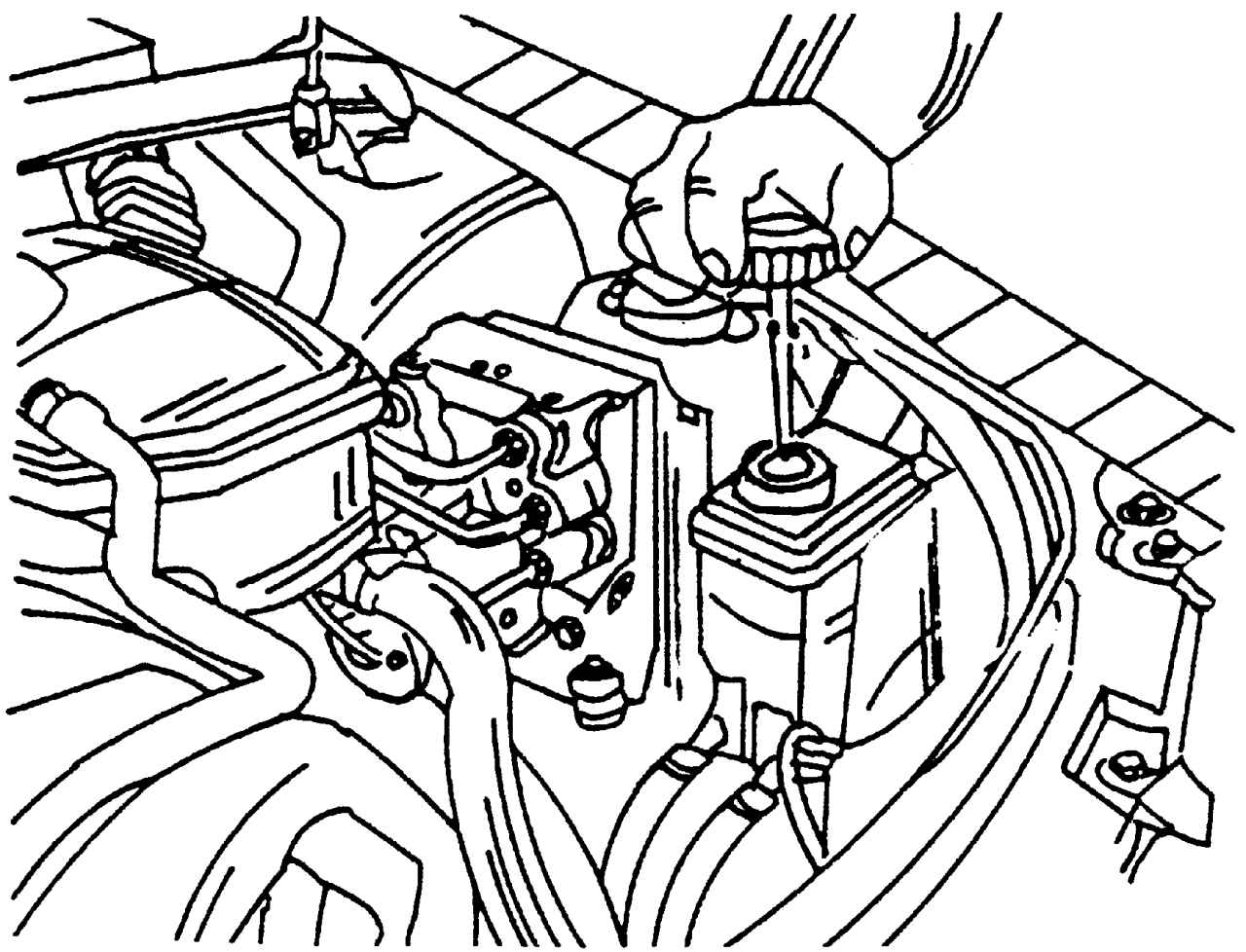

Рис. 267. Снимите крышку бачка гидроусилителя рулевого управления и щупом проверьте уровень гидравлической жидкости (щуп расположен на крышке)

- запустите двигатель и наблюдайте за уровнем жидкости. Уровень жидкости не должен понижаться. Если это произошло, то заглушите двигатель, отсоедините нагнетательный трубопровод от рулевого механизма (его расположение показано на рис. 267) и подождите, пока начнет вытекать жидкость. После этого присоедините трубопровод и проверьте уровень жидкости, запустив двигатель еще раз;

- проверьте геометрию передней подвески и положение рулевого колеса.
