Система смазки двигателя служит для подачи масла ко всем трущимся деталям двигателя при его работе, вследствие чего снижаются потери мощности на трение между деталями и уменьшается износ трущихся поверхностей. Кроме того, масло, проходя между трущимися деталями двигателя, охлаждает их и уносит продукты износа.
Двигатель VR6
Система смазки комбинированная: под давлением, за счет работы масляного насоса и разбрызгиванием.

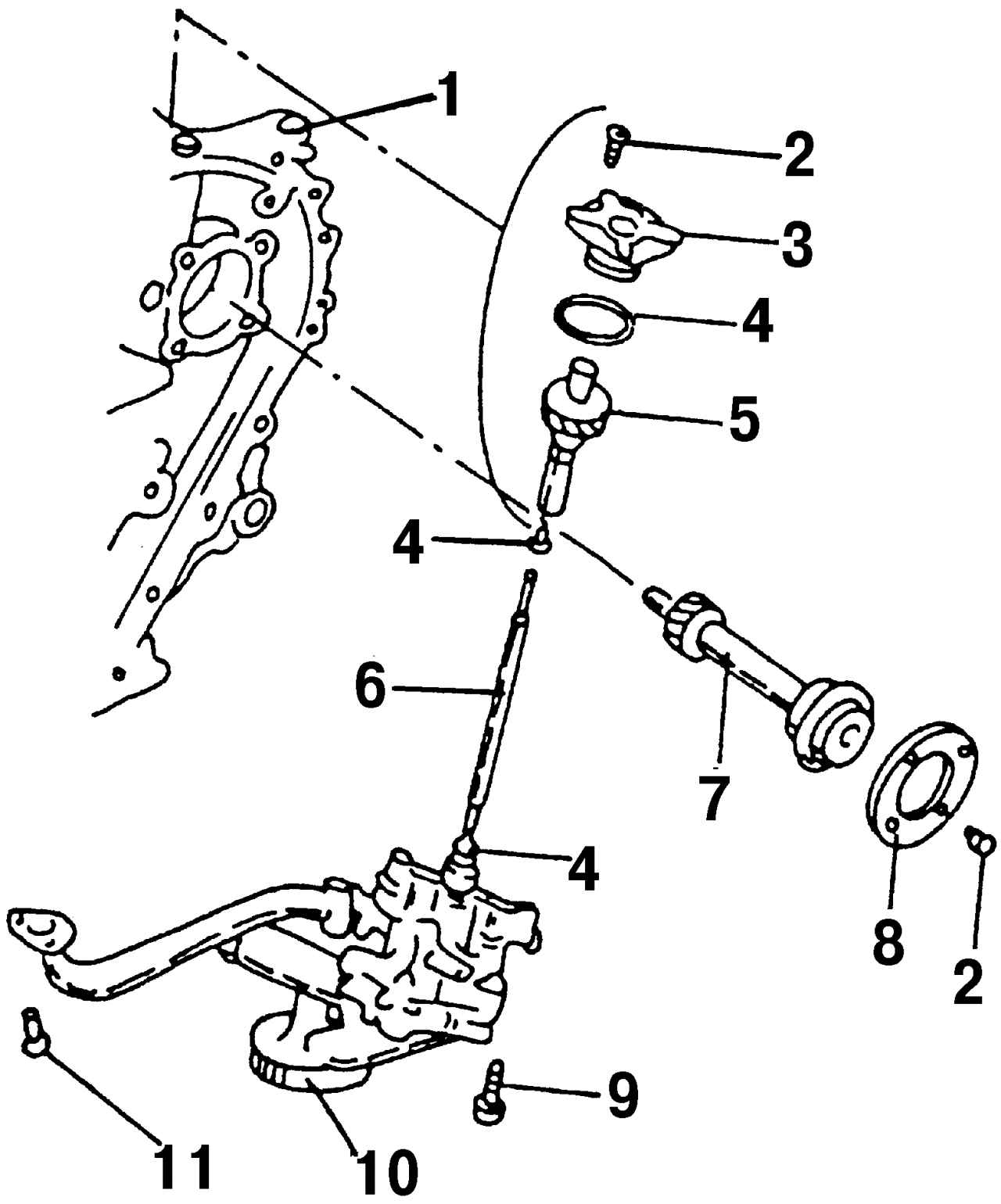

Масляный насос шестеренчатый, расположен в нижней части картера и приводится в действие от промежуточного вала двигателя с помощью шестерни промежуточного вала 7 (рис. 165) и ведущей шестерни 5 вала 6 привода насоса.
Масляный радиатор, к которому присоединены шланги системы охлаждения, располагается на боковой стороне блока цилиндров.
Масляный фильтр на двигателе VR6 разборный и состоит из корпуса фильтра, внутри которого расположен съемный фильтрующий элемент. При замене масла в двигатель заливается всего 5,5 л моторного масла, из них 5,0 л масла находится в двигателе и примерно 0,5 л — в масляном фильтре. При замене масла следует помнить об этом, особенно в том случае, если сам фильтр не заменяется.
Масло из поддона картера насосом нагнетается в масляный фильтр, из которого оно подается в главную магистраль, расположенную в блоке цилиндров, откуда масло отводится по поперечным каналам к подшипникам коленчатого и распределительного валов и далее к другим точкам смазывания.
В блоке цилиндров расположены клапан для отвода масла и жиклеры для смазки кривошипно-шатунного механизма. Это единственные части системы смазки двигателя, которые можно заменить, только сняв двигатель с автомобиля. Все другие части системы смазки можно заменять на установленном двигателе.
Двухлитровый двигатель
Двигатель также смазывается маслом, циркулирующим под давлением.

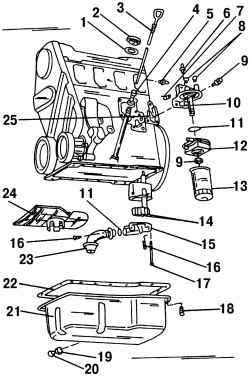

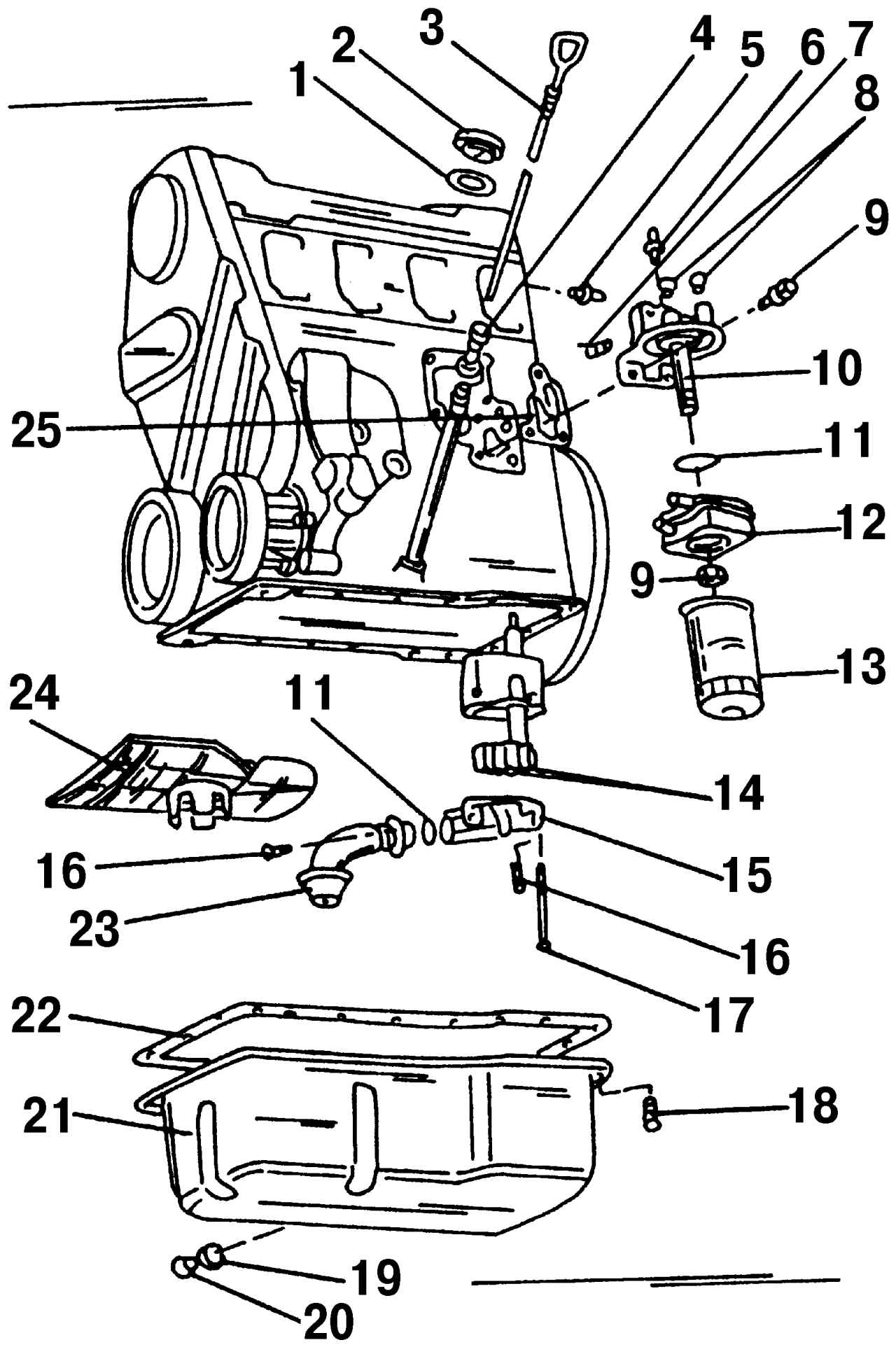

Рис. 166. Система смазки 2,0-литрового двигателя: 1 — прокладка, замените на новую; 2 — крышка маслоналивной горловины; 3 — щуп для проверки уровня масла; 4 — направляющая трубка щупа для проверки уровня масла; 5 — переключатель давления масла на 25 кПа; 6 — переключатель давления масла на 180 кПа; 7 — обратный клапан, 5 Н·м; 8 — заглушки; 9 — гайка, 25 Н·м; 10 — основание масляного фильтра; 11 — O-образное уплотнительное кольцо, всегда на замену; 12 — масляный радиатор; 13 — масляный фильтр; 14 — шестерня масляного насоса; 15 — крышка масляного насоса с редукционным клапаном; 16 — болт, 10 Н·м; 17 — болт, 20 Н·м; 18 — болт крепления масляного картера; 19 — уплотнительное кольцо, замените; 20 — пробка отверстия для слива масла; 21 — масляный поддон; 22 — прокладка, замените на новую; 23 — маслоприемник; 24 — масляный направляющий щиток; 25 — прокладка, замените на новую
Масляный насос также шестеренчатый, расположен в нижней части картера и приводится в действие от промежуточного вала двигателя с помощью шестерни промежуточного вала и шестерни 14 (рис. 166) приводного вала насоса.
Масляный радиатор жидкостного охлаждения установлен между основанием 10 масляного фильтра и масляным фильтром 13. При замене масла в двигатель заливается 4,7 л моторного масла, из них 4,2 л масла находится в двигателе и 0,5 л в масляном фильтре.
