Фольксваген Поло (2001 года). Указания по установке зубчатого ремня



Фольксваген Поло (2001 года). Указания по установке зубчатого ремня

Указания по установке зубчатого ремня

Бензиновый двигатель AUA/ BBY/AUB/BBZ с рабочим объемом 1,4 л мощностью 55/74 кВт

Внимание: Снятие и установка зубчатого ремня для бензинового двигателя с рабочим объемом 1,4 л мощностью 55/74 кВт (75/100 л.с.) не описываются. Здесь приведены лишь наиболее важные указания по установке.

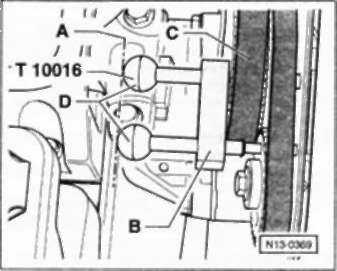

Фиксация зубчатых колес распределительных валов в положении для ВМТ

7.7 Указания по установке зубчатого ремня Фольксваген Поло 2001-2005

• Повернуть коленчатый вал двигателя в положение ВМТ зажигания для цилиндра 1.

• Вставить фиксатор VW-T10016 с двумя стопорными штифтами через отверстия для фиксации в зубчатых колесах распределительных валов до упора в установочные отверстия на картере распределительных валов. Оба стопорных штифта вставлены правильно, если вершины наконечников -D-совпадают с линией -А-.

• Подвинуть кронштейн -В- до упора в зубчатое колесо -С- впускного распределительного вала.

Установка натяжного ролика соединительного зубчатого ремня

7.7 Указания по установке зубчатого ремня Фольксваген Поло 2001-2005

• Повернуть натяжной ролик соединительного зубчатого ремня за внутренний шестигранник -1- по часовой стрелке в направлении смотрового окошка -стрелка-. При этом натяжение зубчатого ремня уменьшается. 2 — выступ на несущей плате.

• Натяжной ролик приставить и вместе с зубчатым ремнем нажать вверх. Ввернуть болт крепления.

• Затянуть болт от руки. Выступ на несущей плате -2- должен входить в отверстие на головке цилиндров.

7.7 Указания по установке зубчатого ремня Фольксваген Поло 2001-2005

• Натянуть зубчатый ремень. Для этого натяжной ролик за внутренний шестигранник -1- поворачивать против часовой стрелки, пока указатель -2- в смотровом окошке не расположится над выступом на несущей плате -стрелка-. В этом положении болт крепления -3- затянуть моментом 20 Нм.

Натяжение главного зубчатого ремня

7.7 Указания по установке зубчатого ремня Фольксваген Поло 2001-2005

• Если натяжной ролик главного зубчатого ремня был снят, то его необходимо за внутренний шестигранник повернуть против часовой стрелки -стрелка- до положения, показанного на рисунке.

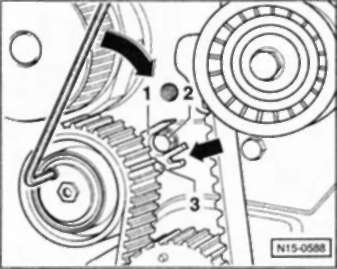

7.7 Указания по установке зубчатого ремня Фольксваген Поло 2001-2005

• Болт крепления -2- затянуть от руки. Головка болта -2- должна располагаться в вырезе несущей платы

• Ключом с наружным шестигранником поворачивать натяжной ролик в направлении левой стрелки до положения, пока указатель -3- не окажется над вырезом в несущей плате -правая стрелка-.

• Болт крепления натяжного ролика затянуть моментом 20 Нм.

• Вынуть фиксатор из зубчатых колес распределительных валов.

• Повернуть коленчатый вал на два оборота и после этого проверить положение натяжного ролика.

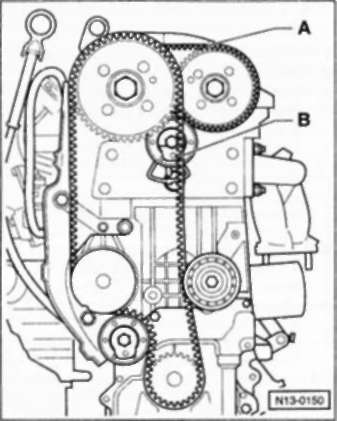

Расположение зубчатых ремней

7.7 Указания по установке зубчатого ремня Фольксваген Поло 2001-2005

А — соединительный зубчатый ремень

В — главный зубчатый ремень
