Фольксваген Туарег. Снятие и установка облицовки переднего бампера



Фольксваген Туарег. Снятие и установка облицовки переднего бампера

Облицовка переднего бампера

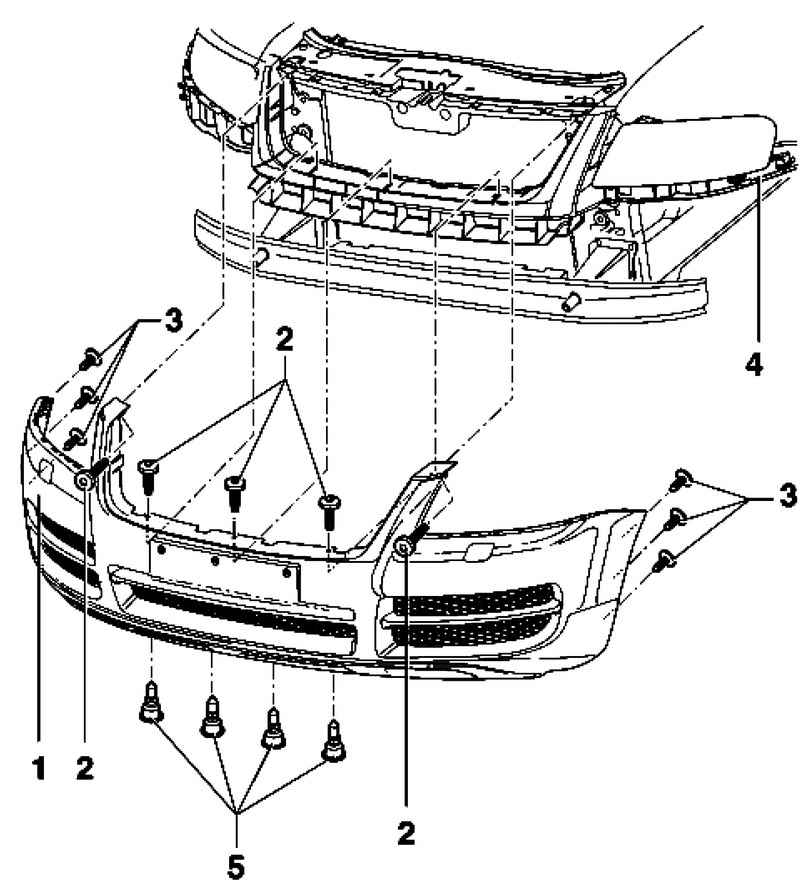

Рис. 8.54. Облицовка переднего бампера: 1 – облицовка; 2 – винт; 3 – болт; 4 – направляющий профиль; 5 – болт



ПРИМЕЧАНИЕ
В зависимости от варианта модели необходимо учитывать незначительные отклонения.

ПРИМЕЧАНИЕ
В зависимости от варианта модели при снятии и установке необходимо учитывать незначительные отклонения.

Снятие
Снимите решетку радиатора.
Открутите винты в передней части подкрылка.
Выкрутите винты 2.
Открутите болты 5 снизу.
Открутите винты 3 в зоне подкрылка.
Разблокируйте фиксаторы под фарами слева и справа.
При помощи второго механика снимите облицовку бампера с направляющих профилей 4.
Отсоедините, в зависимости от комплектации автомобиля, провода и шланги всех имеющихся электрических компонентов.

Установка
Установка осуществляется в обратной последовательности.
