Фольксваген Туарег. Проверка параллельного хода стеклянной панели
Фольксваген Туарег. Проверка параллельного хода стеклянной панели
Сдвиньте солнцезащитный экран максимально назад.
Освободите гофрированный чехол снизу, начиная сзади.
Освободите гофрированный чехол сверху, начиная спереди.

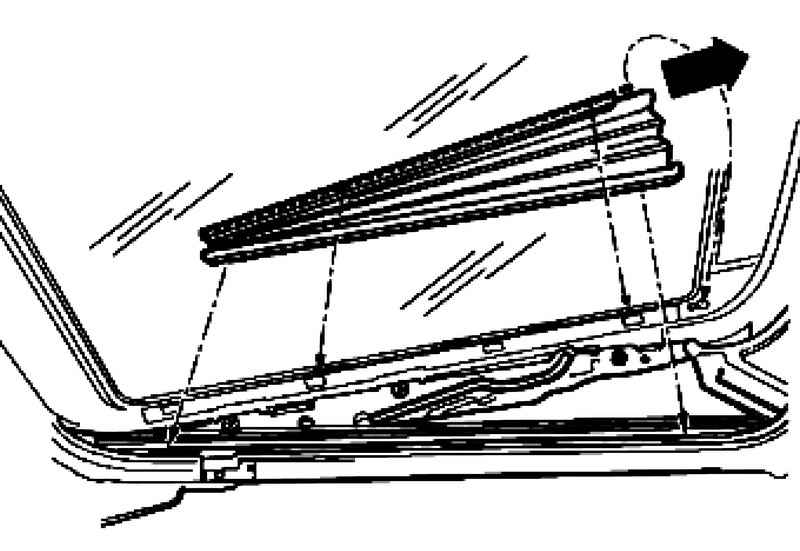

Вытяните гофрированный чехол назад из пазов и снимите его (
рис. 8.44).
Снимите стеклянную панель откидного люка.
|

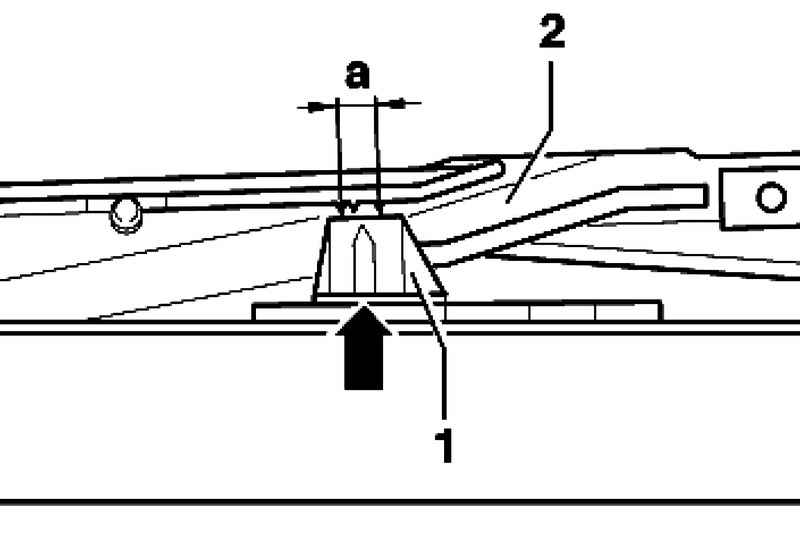

Рис. 8.46. Маркировка для установки люка в исходное положение
|
Маркировка на верхней части направляющей, сзади, 1 должна на обеих сторонах находиться между отметками a на кулисных направляющих 2 (
рис. 8.46).
Кулисная направляющая 2 должна быть закреплена в направляющем рельсе (от руки не сдвигается).
Регулировка параллельного хода стеклянной панели
Снимите привод подъемно-сдвижного люка.
ПРИМЕЧАНИЕ
Отрегулировать параллельный ход можно только при снятом приводе и стеклянной панели (в исходном положении).
|
Маркировка на верхней части направляющей, сзади, 1 должна на обеих сторонах находиться между отметками a на кулисных направляющих 2 (
рис. 8.46).
Кулисная направляющая 2 должна быть закреплена в направляющем рельсе (от руки не сдвигается).
Сдвиньте верхнюю часть направляющей 1 спереди назад и установите ее таким образом по центру между отметками.
Установите в данном положении привод (исходное положение).
В заключение проверьте правильность исходного положения люка.
