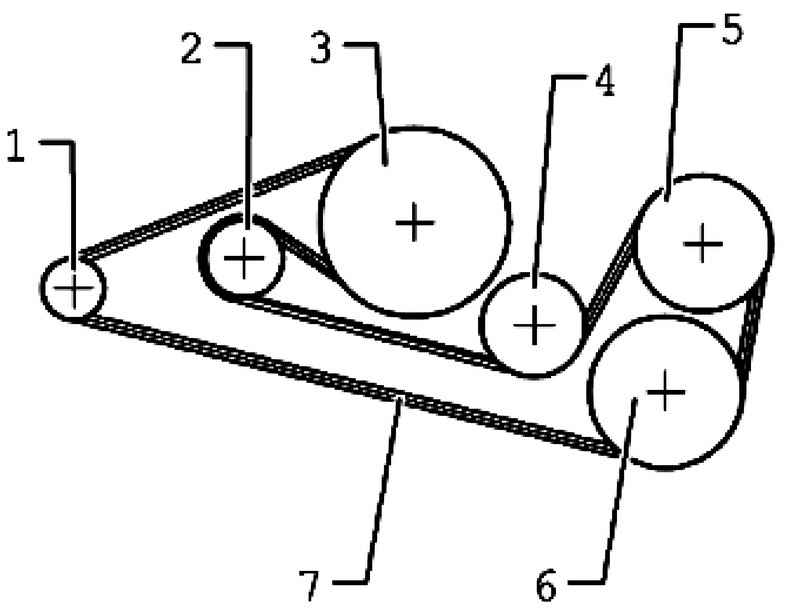

Рис. 7.60. Контур поликлинового ремня 8-цил. двигатель с впрыском: 1 – шкив клиноременной передачи – трехфазный генератор; 2 – натяжной ролик; 3 – шкив клиноременной передачи – коленчатый вал; 4 – отводной ролик; 5 – шкив клиноременной передачи – компрессор кондиционера; 6 – шкив клиноременной передачи – крыльчатый насос усилителя рулевого механизма; 7 – поликлиновый приводной ремень – трехфазный генератор, отводной ролик, компрессор кондиционера, крыльчатый насос усилителя рулевого механизма, коленчатый вал, насос системы охлаждения и натяжной ролик
|
|

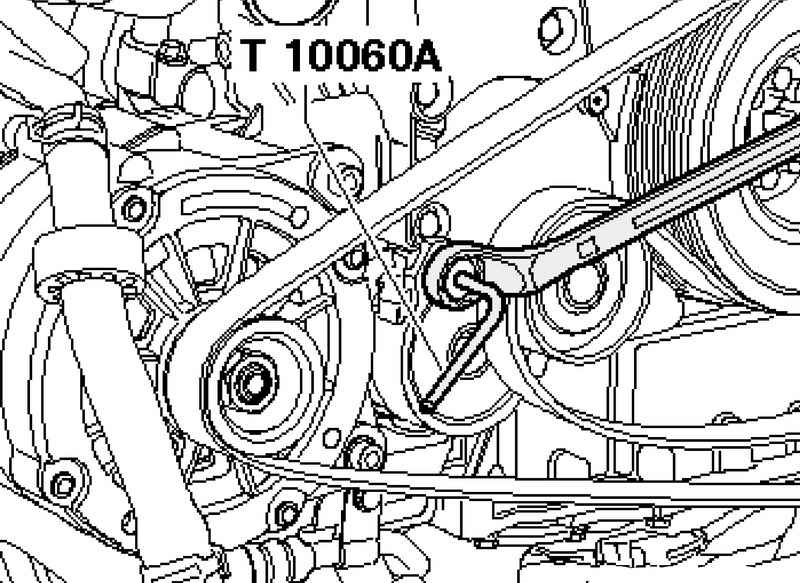

Рис. 7.61. Ослабление натяжения поликлинового ремня
|
|

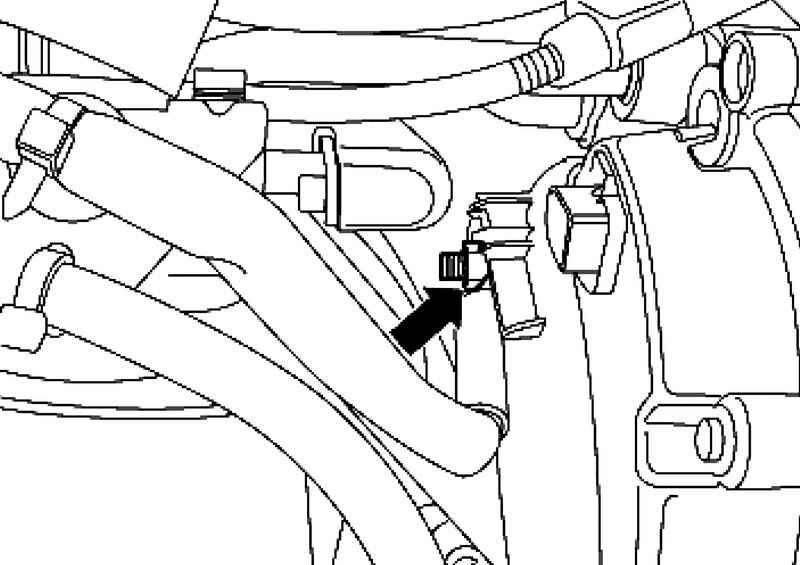

Рис. 7.62. Штекер провода DF
|
|

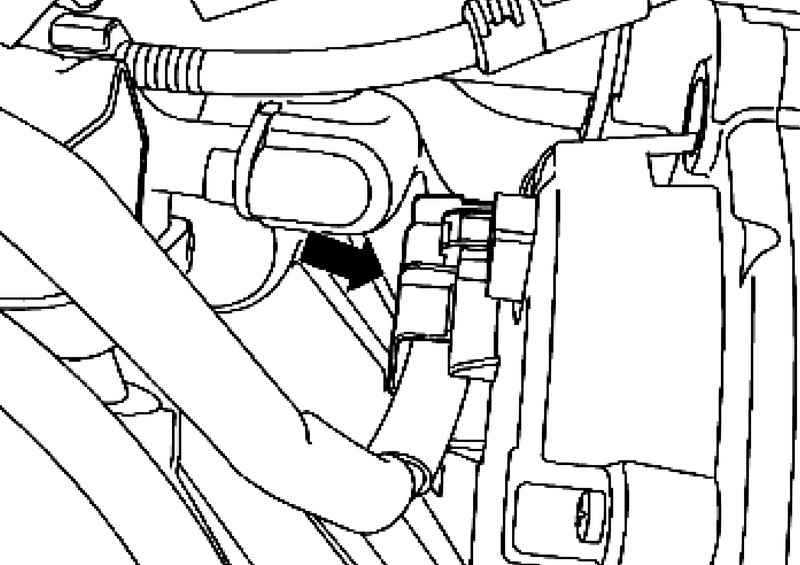

Рис. 7.63. Защитный колпачок
|
|

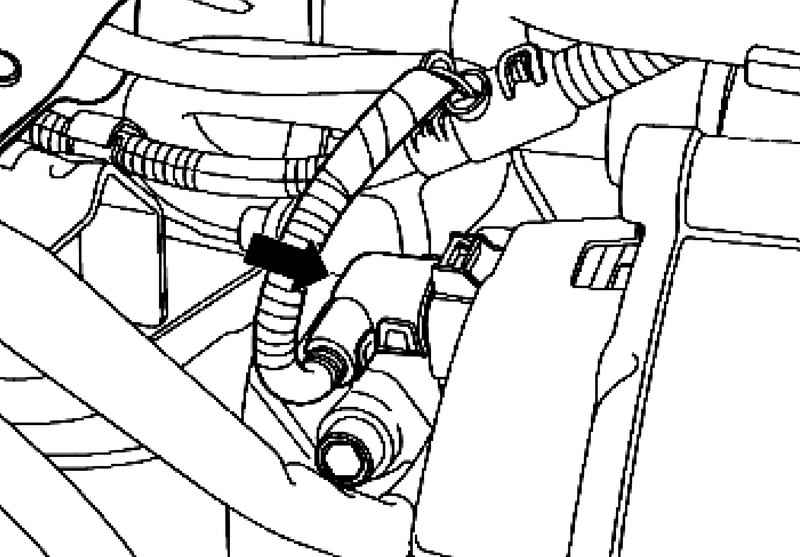

Рис. 7.64. Крепление провода B+
|
|

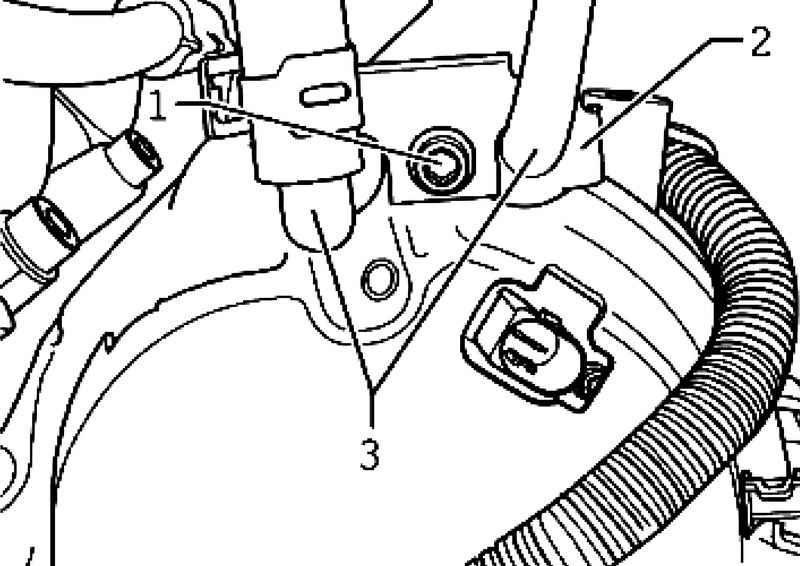

Рис. 7.65. Держатель трубок системы охлаждения
|
|

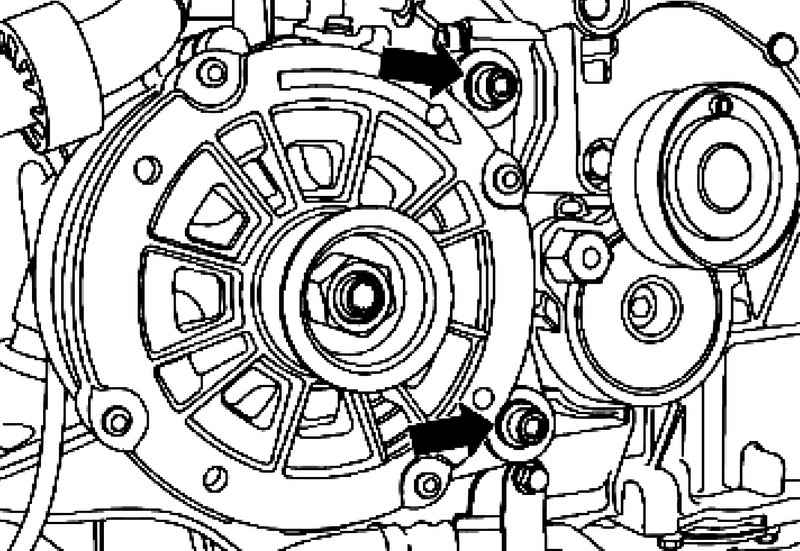

Рис. 7.66. Крепежные болты M8х90 генератора
|
