Фольксваген Туарег. Снятие и установка стартера, 10-цил. двигатель TDI 4,9 л, АКПП
Фольксваген Туарег. Снятие и установка стартера, 10-цил. двигатель TDI 4,9 л, АКПП
Снимите двигатель.
Снимите правый турбонагнетатель.
|
|

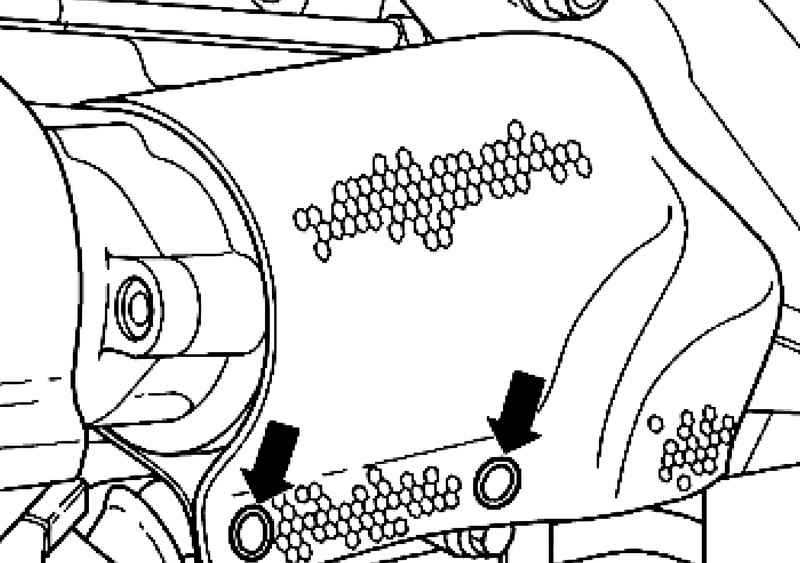

Рис. 7.40. Теплоизоляция магнитного выключателя
|
Откройте кнопки и снимите теплоизоляцию магнитного выключателя (
рис. 7.40).
|
|

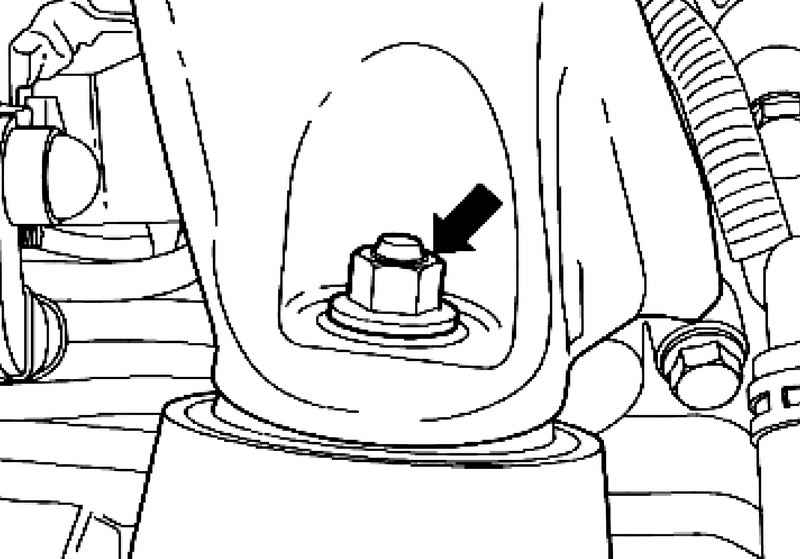

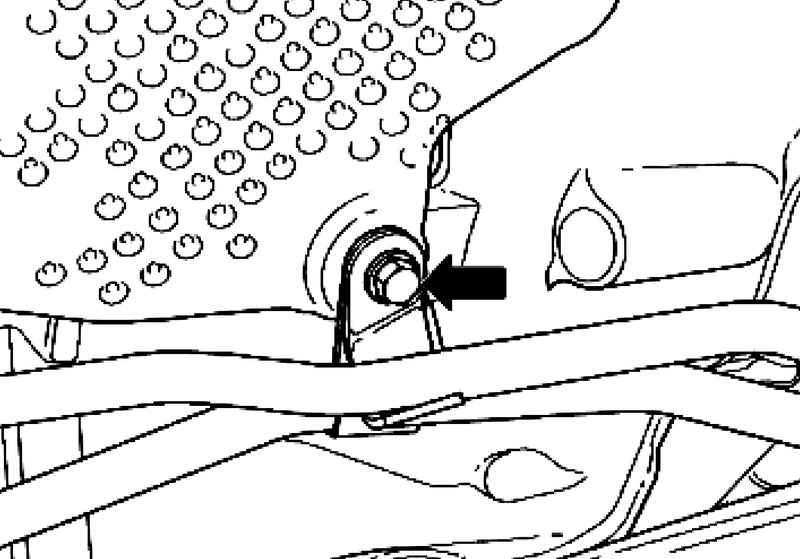

Рис. 7.41. Гайка крепления кронштейна двигателя
|
Открутите гайку от кронштейна двигателя (
рис. 7.41).
|
|

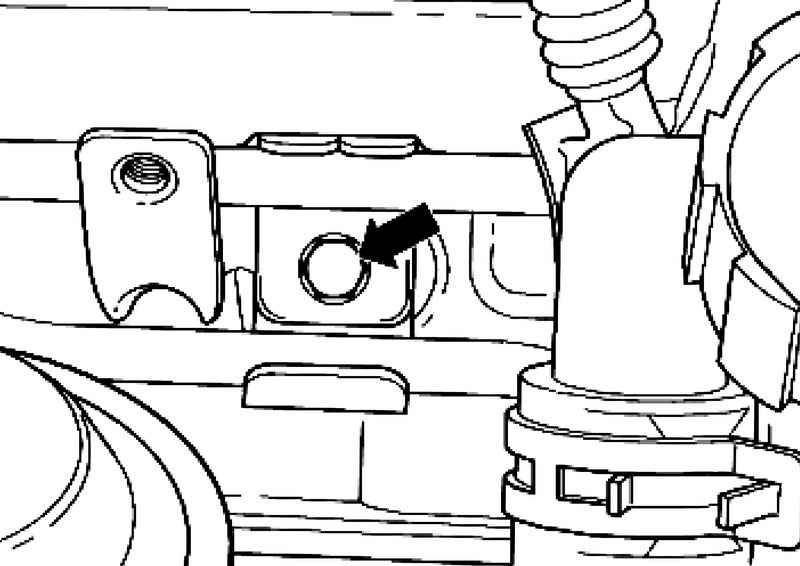

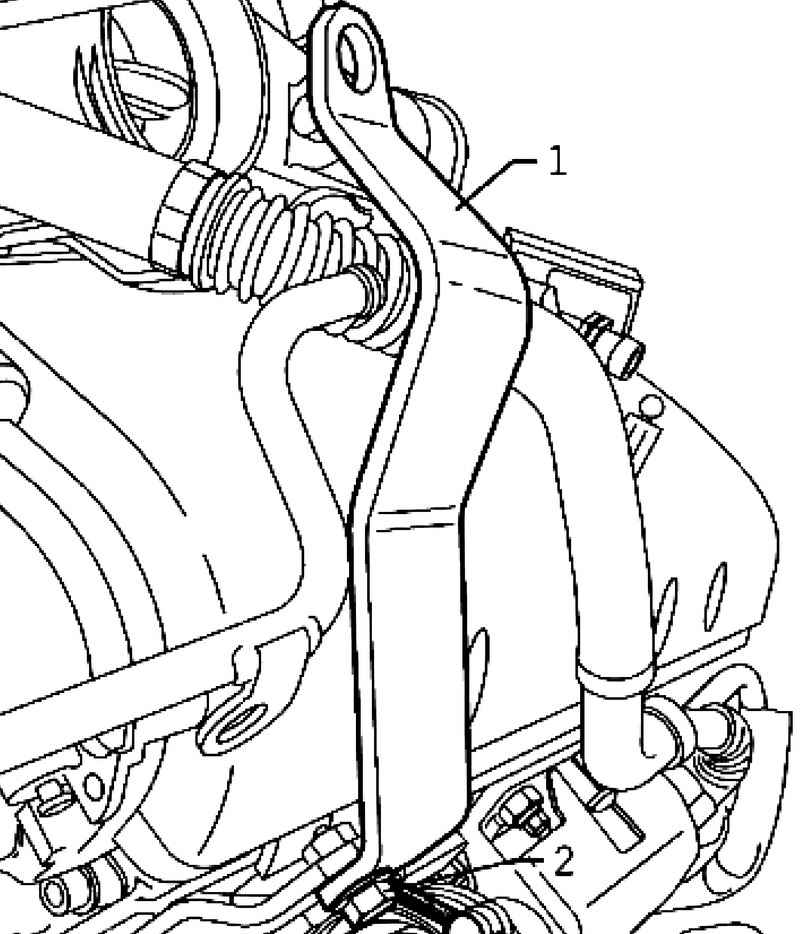

Рис. 7.42. Транспортировочная проушина в задней части к правой ГБЦ
|
Прикрутите транспортировочную проушину T10126 1 с помощью болта M8х40 2 в задней части к правой ГБЦ (
рис. 7.42).
|
ВНИМАНИЕ
Шип транспортировочной пластины должен при прикручивании попасть в специальное отверстие держателя, закрепленного на двигателе.
|
|
|

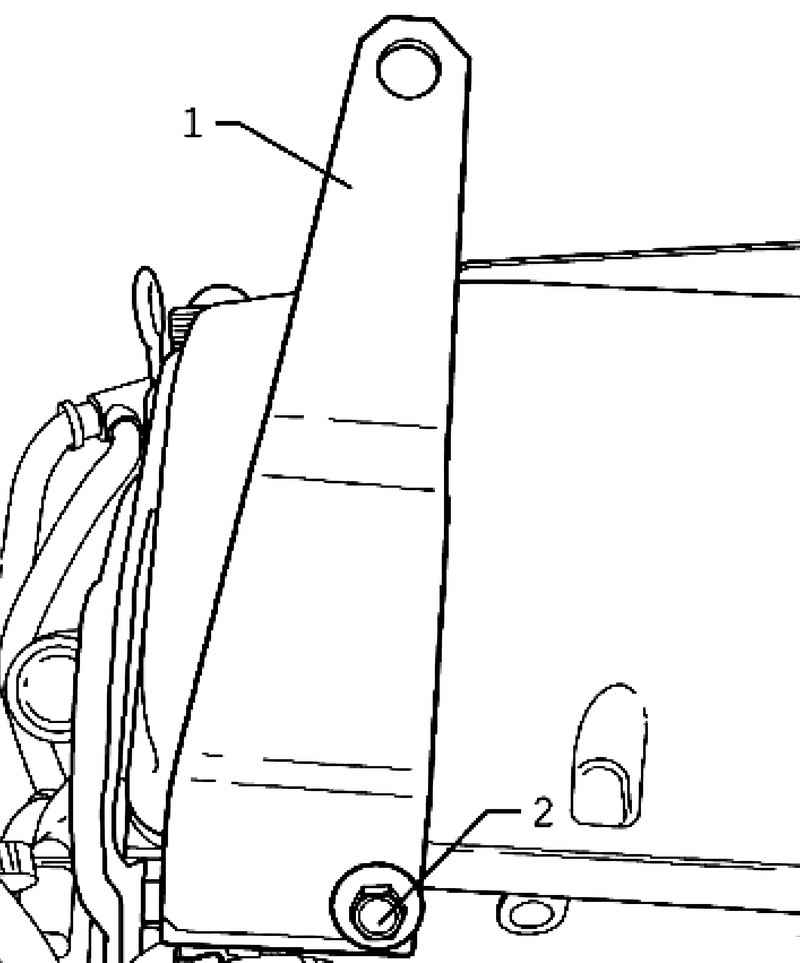

Рис. 7.43. Транспортировочная проушина в передней части левой ГБЦ
|
Прикрутите транспортировочную проушину T10126/ 1 1 с помощью болта M8х40 2 спереди к левой ГБЦ (
рис. 7.43).
|
ВНИМАНИЕ
Шип транспортировочной пластины должен при прикручивании попасть в специальное отверстие держателя, закрепленного на двигателе.
|
Подвесьте приспособление для вывешивания 3033 к крану VAS 6100.
Подвесьте транспортировочные проушины T10126 и T10126/ 1 к приспособлению для вывешивания 3033.
Поднимите двигатель с помощью крана VAS 6100.

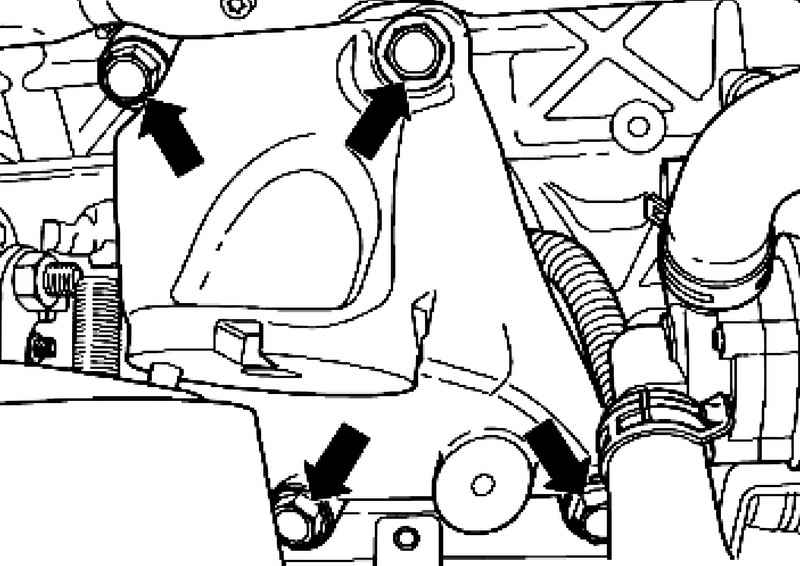

Открутите 4 крепежных болта M10х95 правой опоры двигателя и снимите правую опору (
рис. 7.44).
|
|
Рис. 7.45. Крепежный болт трубки системы охлаждения на блоке цилиндров двигателя
|
Выкрутите крепежный болт трубки системы охлаждения на блоке цилиндров двигателя (
рис. 7.45).
|
|

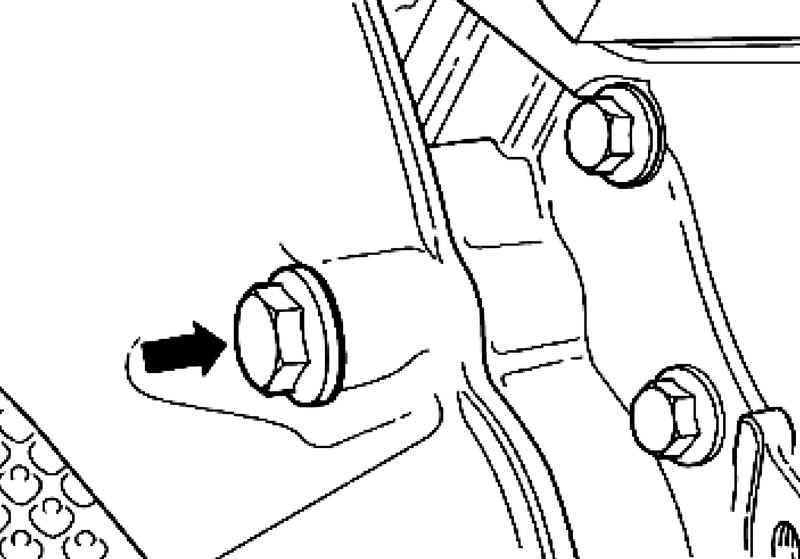

Рис. 7.46. Крепежный болт трубки системы охлаждения на коробке передач
|
Выкрутите крепежный болт трубки системы охлаждения на коробке передач (
рис. 7.46).

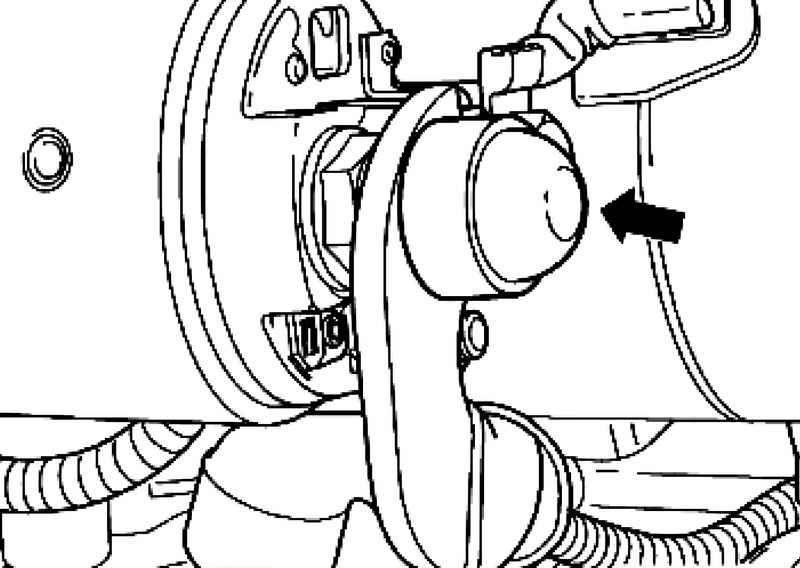

Снимите защитный колпак с электромагнитного выключателя стартера (
рис. 7.47).
|
|

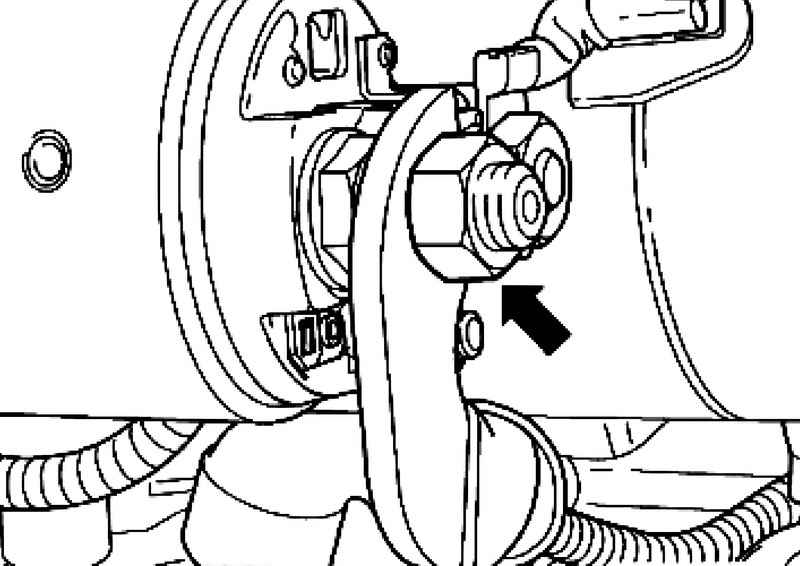

Рис. 7.48. Крепежная гайка плюсового кабеля электромагнитного выключателя стартера
|
Открутите крепежную гайку плюсового кабеля от электромагнитного выключателя стартера (
рис. 7.48).
|
|

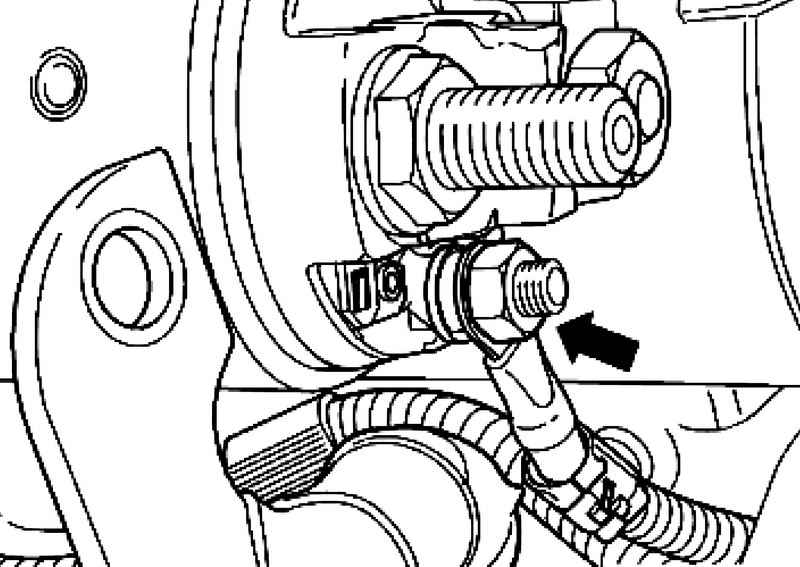

Рис. 7.49. Крепежная гайка клеммы кабеля 50 электромагнитного выключателя стартера
|
Открутите крепежную гайку клеммы кабеля 50 от электромагнитного выключателя стартера (
рис. 7.49).

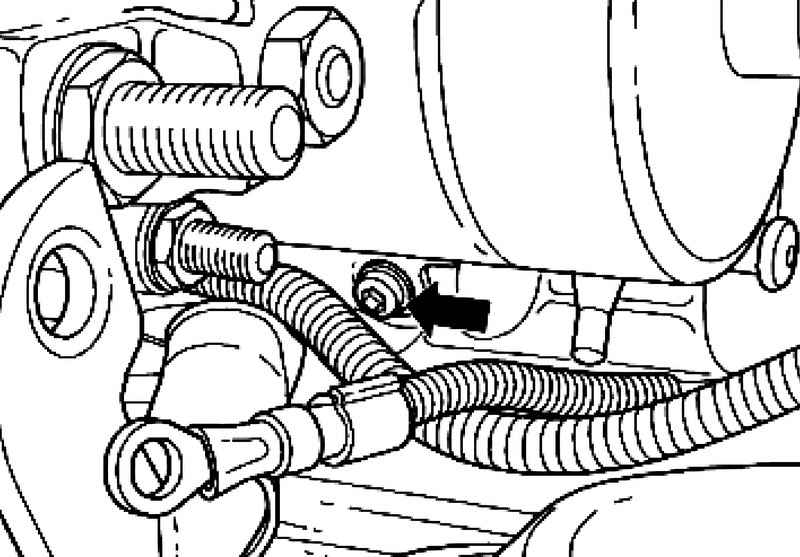

Выкрутите крепежный болт держателя кабелей и отложите кабели в сторону (
рис. 7.50).

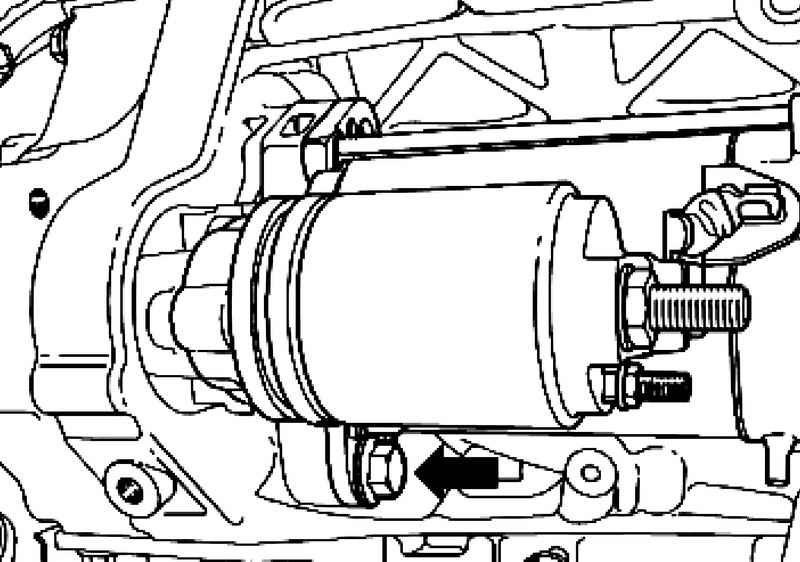

Выкрутите нижний крепежный болт стартера M12х165 на стороне двигателя (
рис. 7.51).
Выкрутите верхний крепежный болт стартера M12х165 на стороне коробки передач (
рис. 7.52).
Извлеките стартер.
Установка
Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее.
Затяните соединения с предписанным моментом затяжки (см. табл. 7.2).
