Фольксваген Туарег. Снятие и установка стартера (6-цил. двигатель с впрыском 3,2 л и двигатель 3,6 л FSI, АКПП)
Фольксваген Туарег. Снятие и установка стартера (6-цил. двигатель с впрыском 3,2 л и двигатель 3,6 л FSI, АКПП)
Отсоедините АКБ.
Снимите шумоизоляцию.
|
|

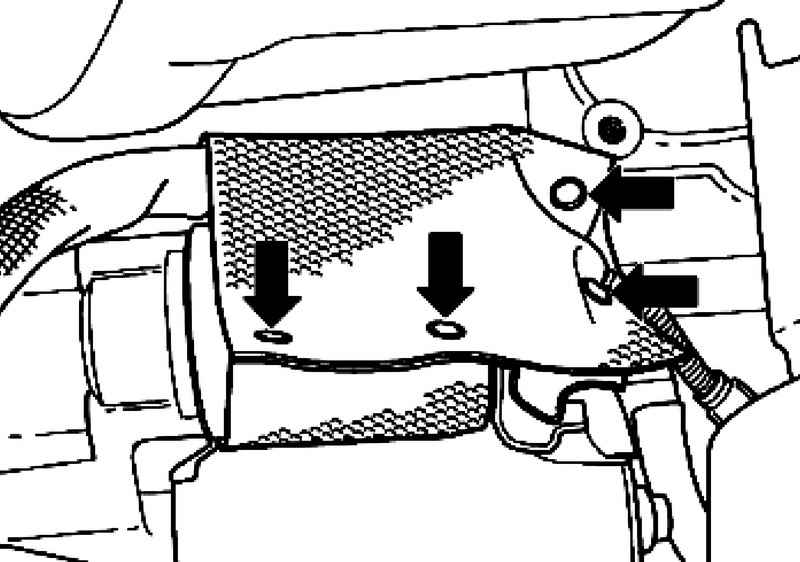

Рис. 7.24. Теплоизоляция магнитного выключателя
|
Откройте кнопки и снимите теплоизоляцию магнитного выключателя (
рис. 7.24).
Подденьте защитные заглушки крепежных гаек.

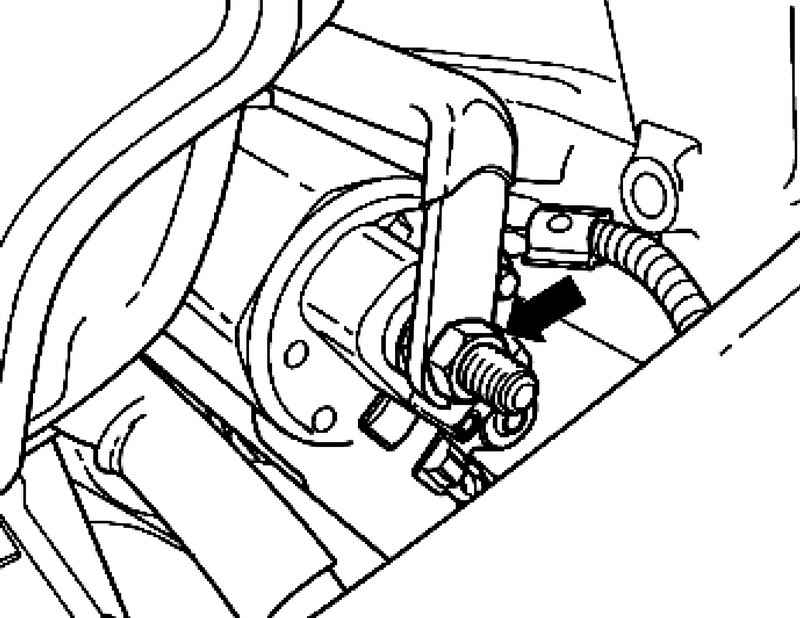

Открутите крепежную гайку плюсового кабеля от электромагнитного выключателя стартера (
рис. 7.25).
|
|

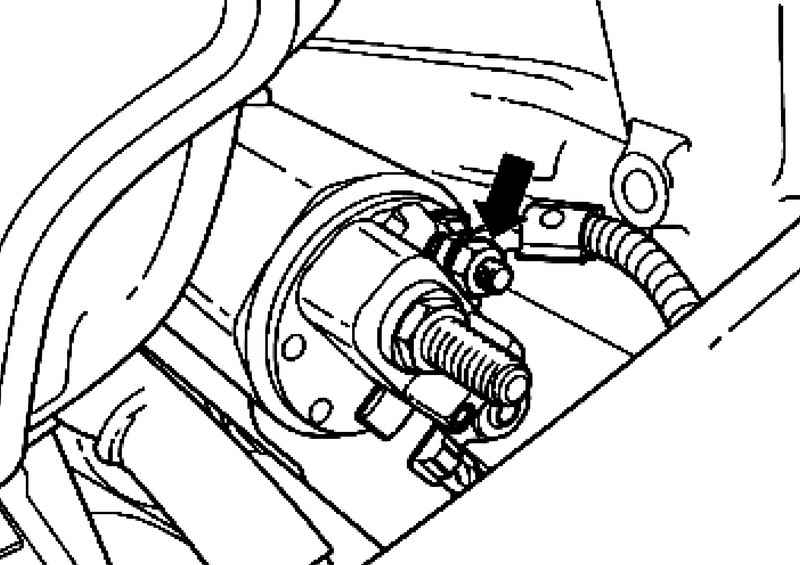

Рис. 7.26. Крепежная гайка клеммы кабеля 50 электромагнитного выключателя стартера
|
Открутите крепежную гайку клеммы кабеля 50 от электромагнитного выключателя стартера (
рис. 7.26).
|
ВНИМАНИЕ
Возможно перекручивание проводов с винтовым соединением.
Магнитный выключатель может быть поврежден.
При откручивании и закручивании положительного провода и клеммы провода 50 зафиксируйте гаечным ключом винтовое соединение с магнитным выключателем.
|
|
|

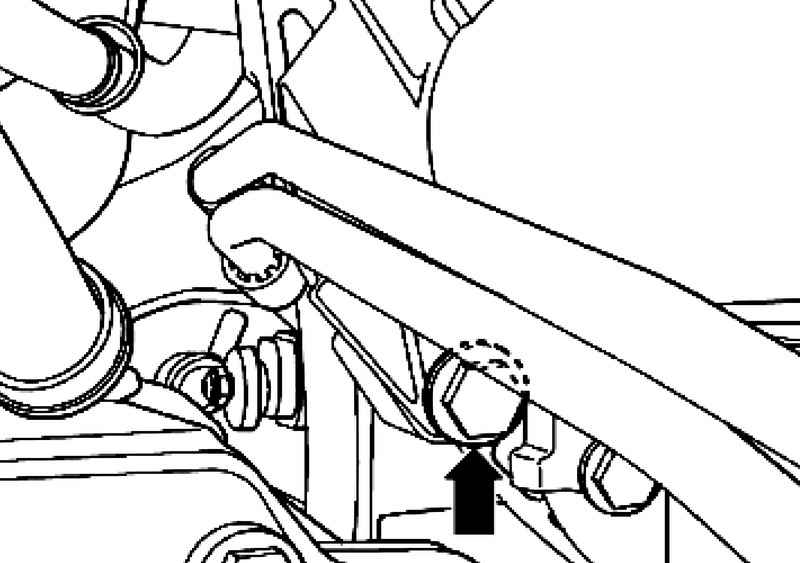

Рис. 7.27. Крепежный болт стартера M12х60 на стороне двигателя
|
Выкрутите нижний крепежный болт стартера M12х60 на стороне двигателя (
рис. 7.27).

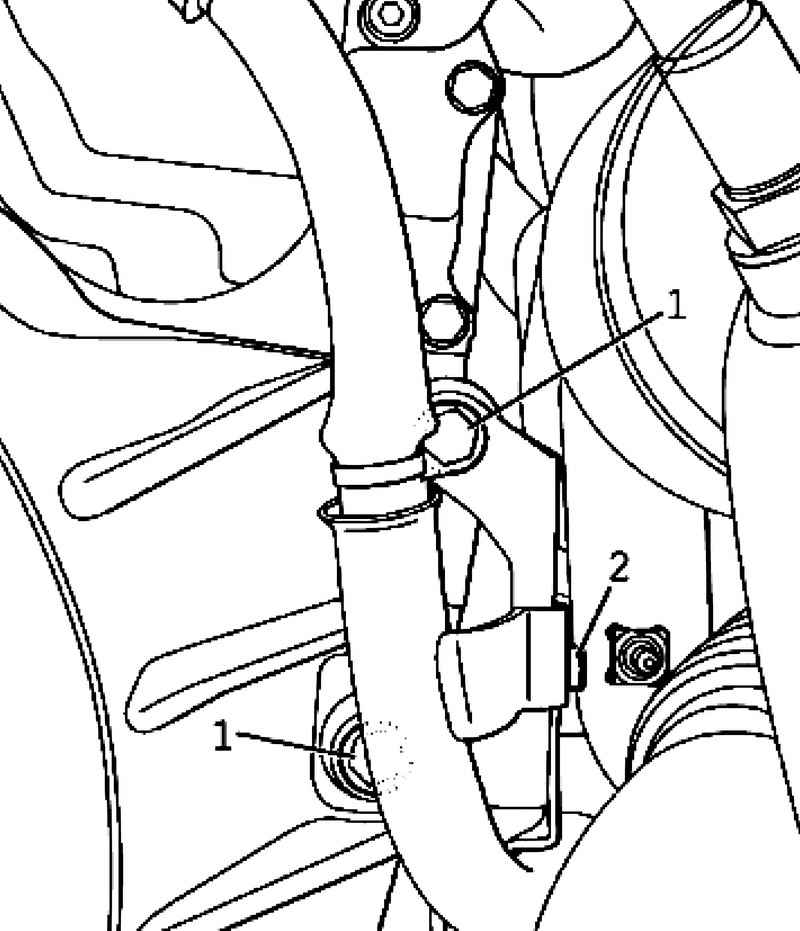

Выкрутите крепежный болт 2 держателя кабелей и отложите кабель в сторону (
рис. 7.28).
Открутите крепежные гайки 1.
|
|

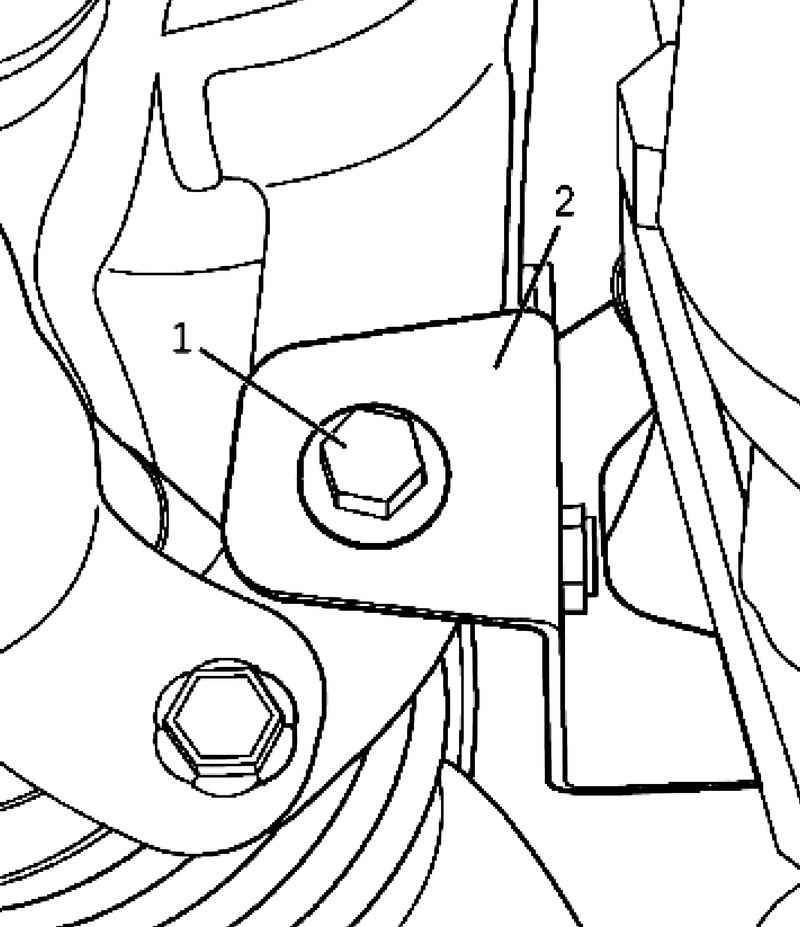

Рис. 7.29. Крепежный болт держателя системы выпуска ОГ
|
Открутите со стороны двигателя крепежный болт 1 держателя системы выпуска ОГ 2 и снимите его (
рис. 7.29).
|
|

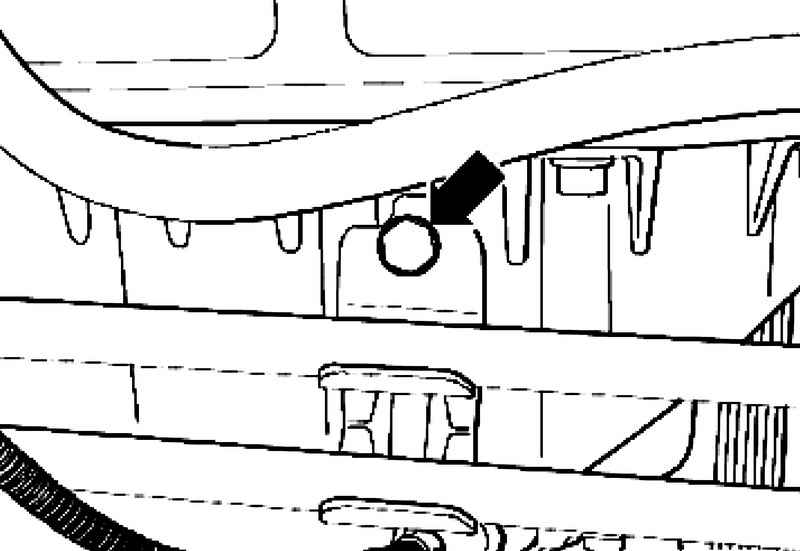

Рис. 7.30. Крепежный болт трубок системы охлаждения на масляном поддоне двигателя
|
Открутите крепежный болт трубок системы охлаждения на масляном поддоне двигателя (
рис. 7.30).
|
|

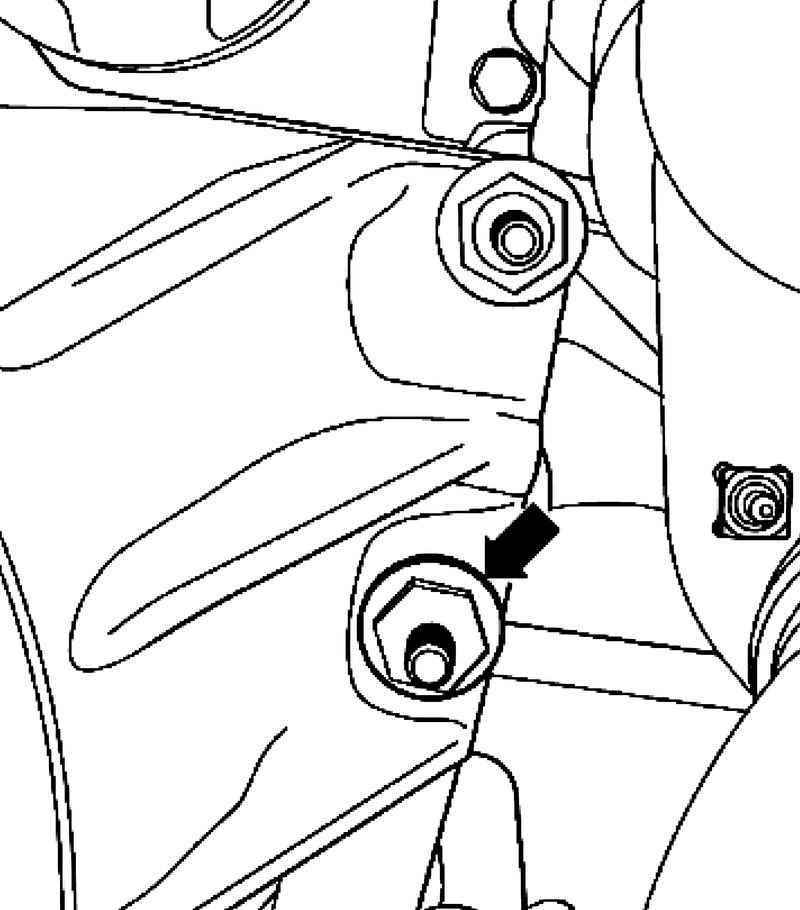

Рис. 7.31. Верхний крепежный болт стартера на стороне коробки передач
|
Выкрутите верхний крепежный болт стартера на стороне коробки передач (
рис. 7.31).
Извлеките стартер.
Установка
Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее.
Затяните соединения с предписанным моментом затяжки
