Фольксваген Туарег. Отключение и подключение АКБ (автомобили с двумя аккумуляторными батареями)



Фольксваген Туарег. Отключение и подключение АКБ (автомобили с двумя аккумуляторными батареями)


Последовательность действий при отключении аккумуляторных батарей
Отключите аккумуляторную батарею, находящуюся под водительским сиденьем.
Отключите вторую АКБ, находящуюся в багажном отсеке.

ВНИМАНИЕ
Несоблюдение правильной последовательности может приведите к включению разъединителя аккумуляторных батарей и повреждению электрооборудования автомобиля.

Отключение второй АКБ, находящейся в багажнике

Извлечение обивки

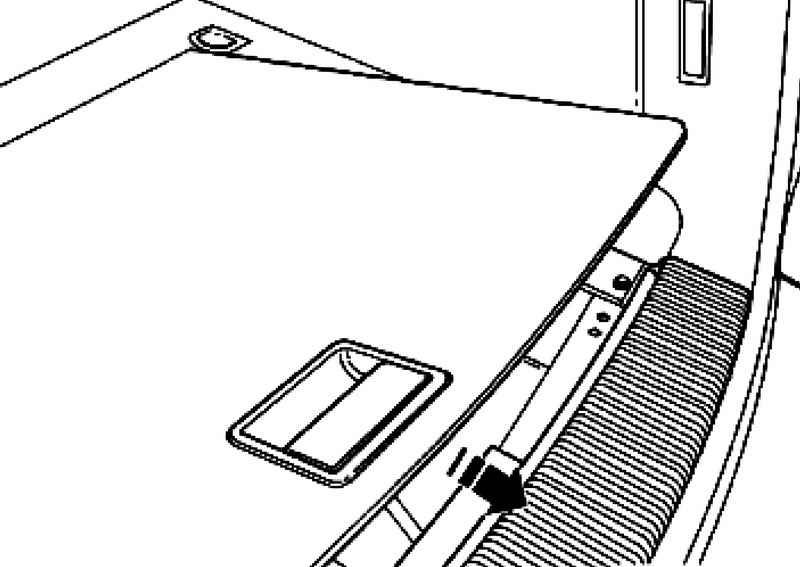

Рис. 7.14. Извлечение обивки


Приподнимите обивку пола багажника и извлеките ее в сторону стрелки (рис. 7.14).

Правое крепление крышки отсека для АКБ

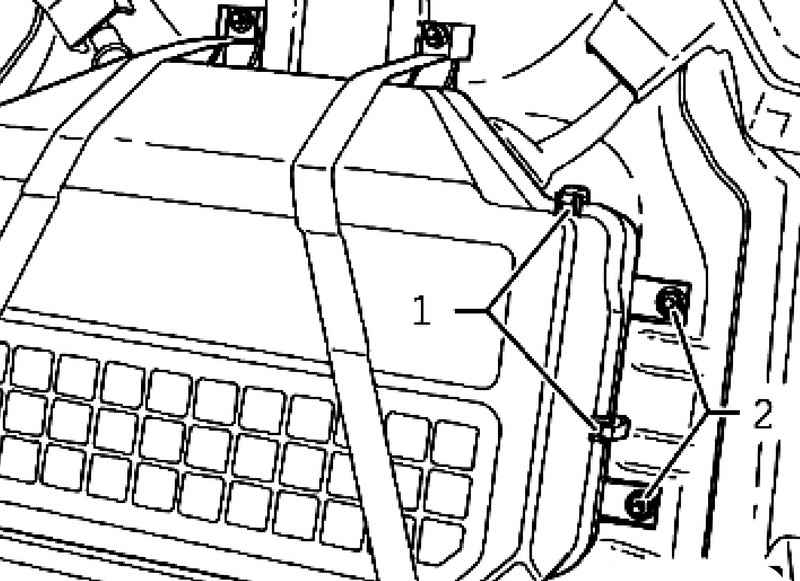

Рис. 7.15. Правое крепление крышки отсека для АКБ


Откройте зажимы 1 и открутите гайки 2 на правой стороне крышки отсека для АКБ (рис. 7.15).

Левое крепление крышки отсека для АКБ

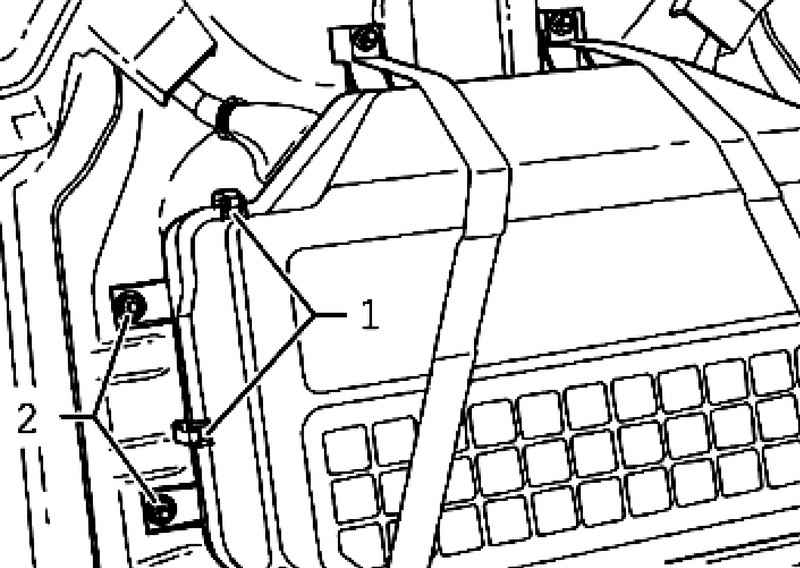

Рис. 7.16. Левое крепление крышки отсека для АКБ


Откройте зажимы 1 и открутите гайки 2 на левой стороне крышки отсека для АКБ (рис. 7.16).

Крепление хомутов

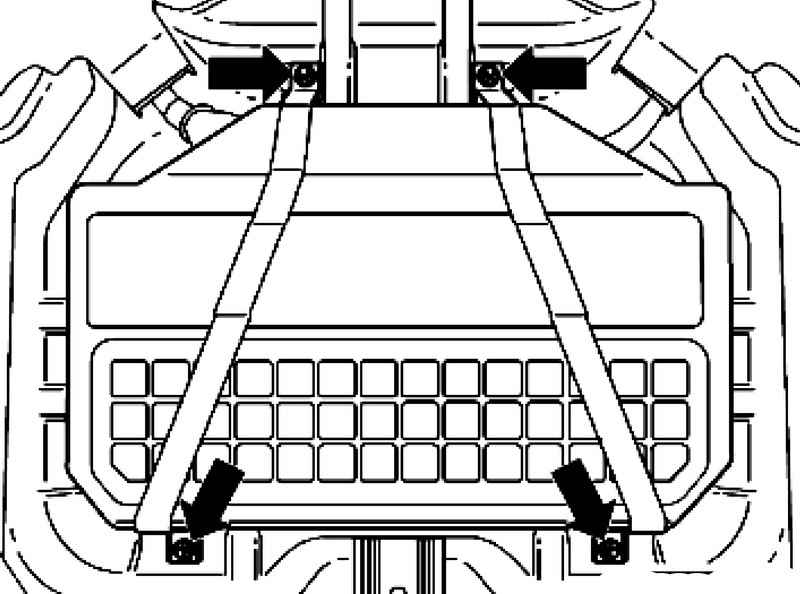

Рис. 7.17. Крепление хомутов


Открутите гайки хомутов и снимите фиксирующие хомуты (рис. 7.17).
Открутите сначала минусовую клемму от минусового вывода АКБ.
Затем открутите плюсовую клемму от вывода АКБ.

Подключение второй АКБ, находящейся в багажном отсеке
Наденьте плюсовую клемму на плюсовой вывод АКБ.
Затяните крепежный винт плюсовой клеммы с предписанным моментом затяжки.
Только после того, как была зафиксирована положительная клемма, можно надевать отрицательную клемму на минусовой вывод аккумуляторной батареи.
Затяните крепежный винт минусовой клеммы с предписанным моментом затяжки
