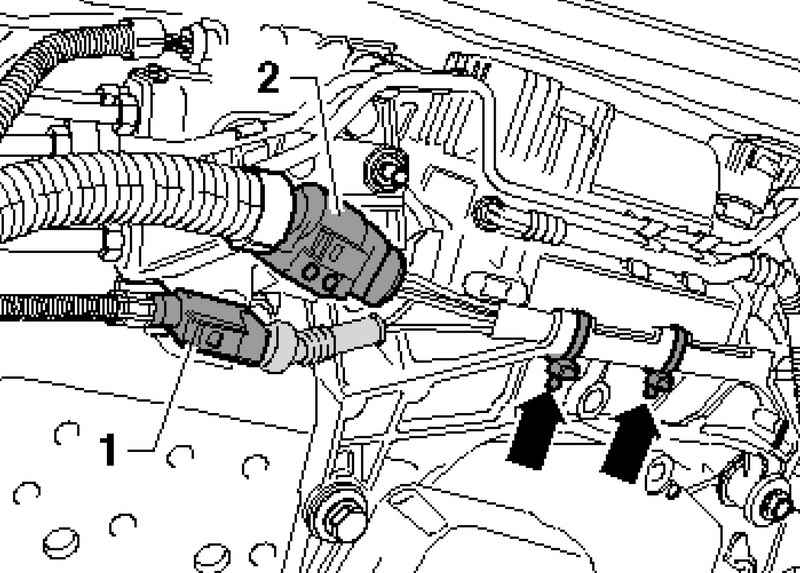

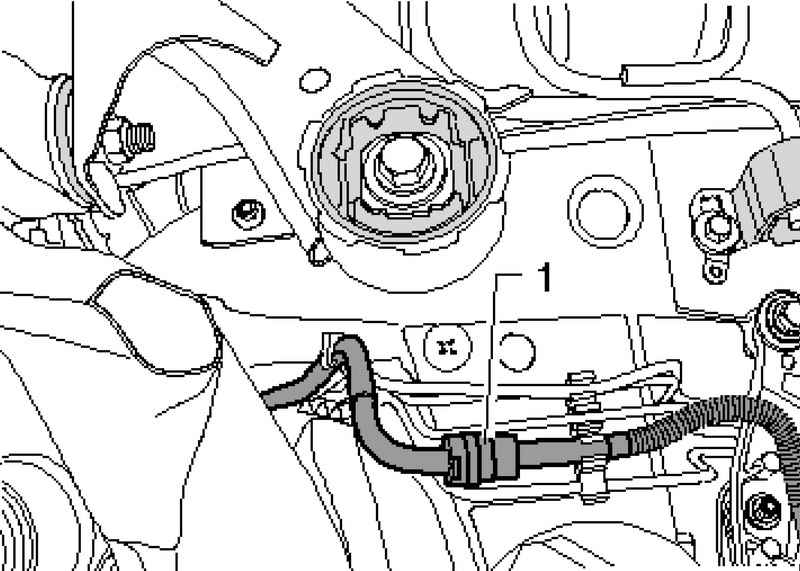

Рис. 4.40. Всасывающий трубопровод муфты
|
Рис. 4.41. Хомуты
|

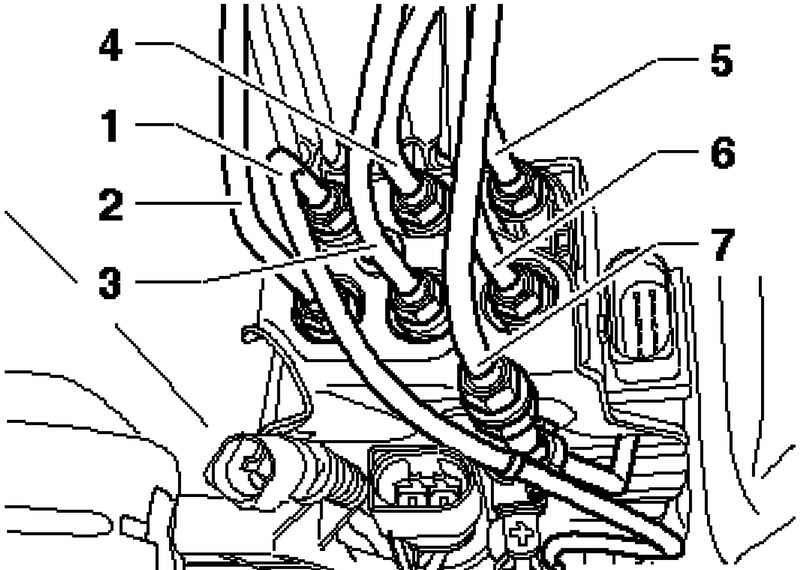

Рис. 4.42. Трубки воздуховодов: 1 – черный, внутренний трубопровод между блоком магнитных клапанов и компрессором; 2 – зеленый, воздухопровод к переднему правому упругому пневмоэлементу; 3 – красный, воздухопровод к заднему левому упругому пневмоэлементу; 4 – фиолетовый, воздухопровод к переднему левому упругому пневмоэлементу; 5 – синий, воздухопровод к пневмоаккумуляторам; 6 – желтый, воздухопровод к заднему правому упругому пневмоэлементу 7 – коричневый, воздухопровод соединения для накачивания шины
|
ВНИМАНИЕ
Снимать воздухопроводы с 2 по 6 не разрешается.
|

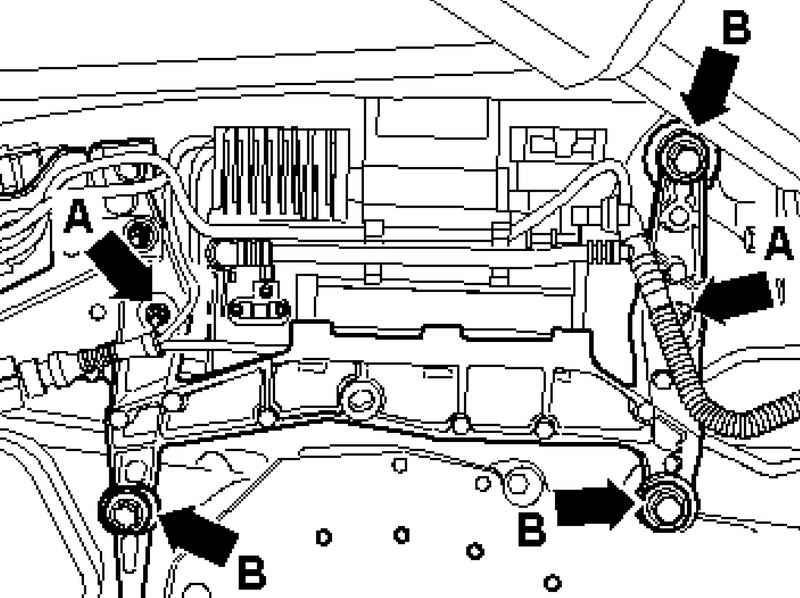

Рис. 4.43. Крепление компрессора
|

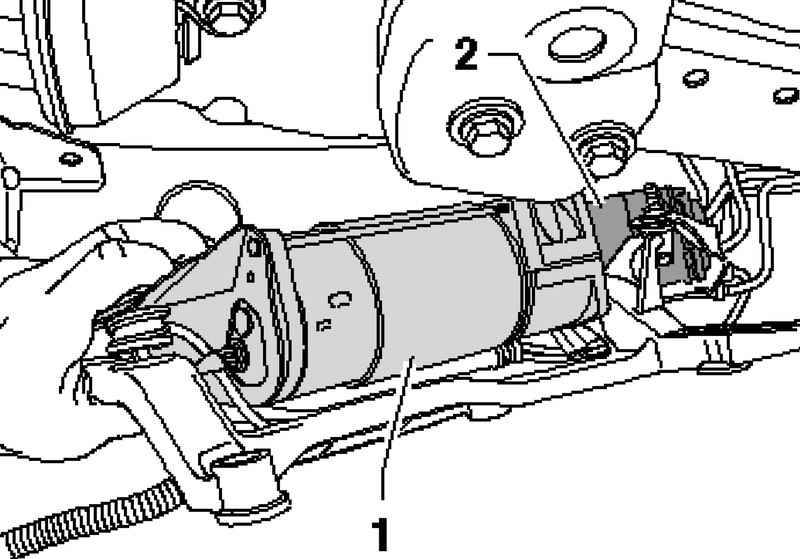

Рис. 4.44. Извлечение компрессора
|
ВНИМАНИЕ
Следите за тем, чтобы блок электромагнитных клапанов 2 был удален от днища как можно меньше.
Кроме того, ни в коем случае не допускается перегиб или растягивание воздухопроводов.
|
