Фольксваген Туарег. Замена резинометаллической опоры передней главной передачи



Фольксваген Туарег. Замена резинометаллической опоры передней главной передачи


Резинометаллическая опора с 2 углублениями

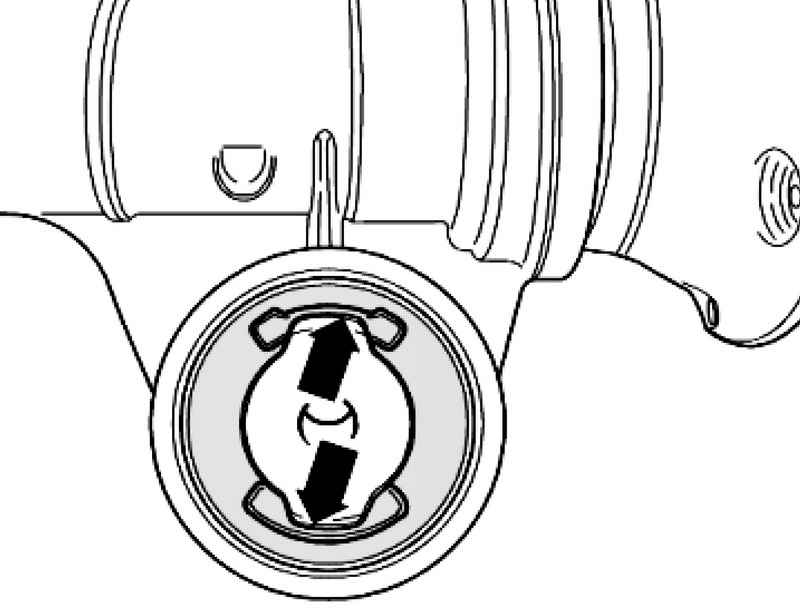

Рис. 3.167. Резинометаллическая опора с 2 углублениями


Резинометаллическая опора с 2 углублениями (рис. 3.167).

ПРИМЕЧАНИЕ
Углубления опоры должны быть вертикальны по отношению к главной передаче.


Резинометаллическая опора с 2 углублениями

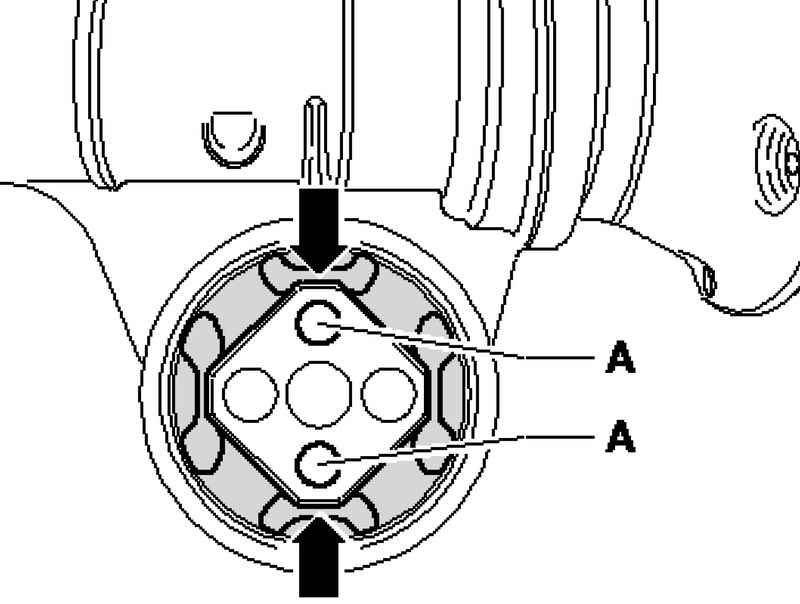

Рис. 3.168. Резинометаллическая опора с 2 углублениями


Резинометаллическая опора с 4 углублениями (рис. 3.168).

ПРИМЕЧАНИЕ
Малые углубления и малые отверстия А опоры должны стоять вертикально по отношению к главной передаче
