Фольксваген Туарег. Укладка вентиляционной трубки передней главной передачи



Фольксваген Туарег. Укладка вентиляционной трубки передней главной передачи

Вентиляционная трубка

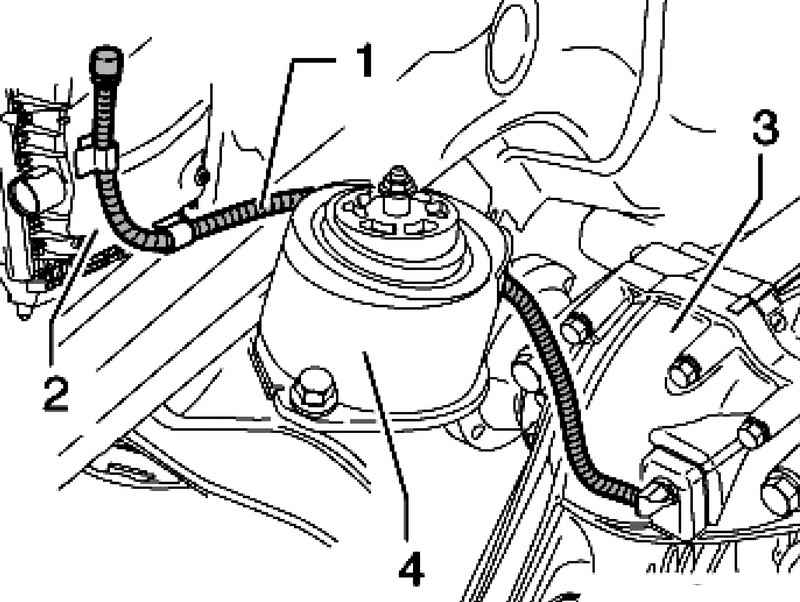

Рис. 3.157. Вентиляционная трубка


Вентиляционная трубка 1 проходит от передней главной передачи 3 позади правой подушки двигателя 4 к воздушному фильтру 2 и заклипсована на нем (рис. 3.157).
