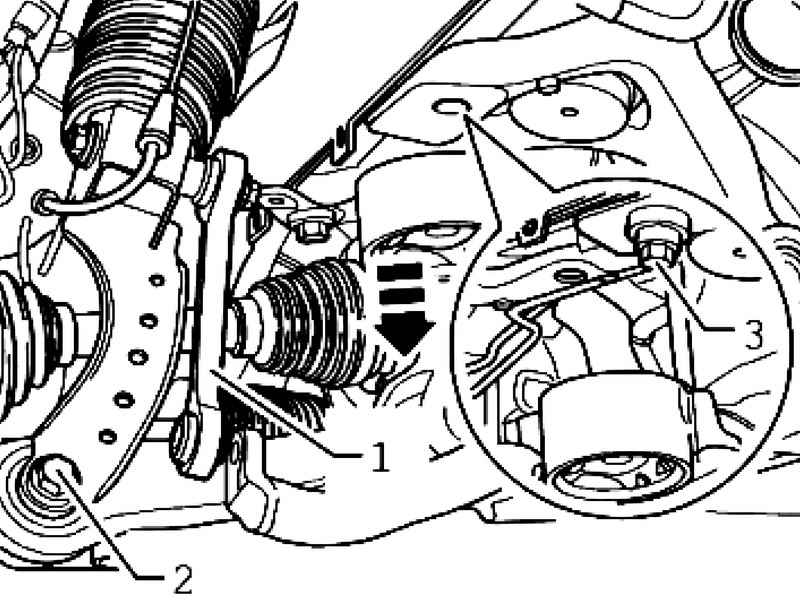

Открутите соединительную штангу слева и справа 1 от стабилизатора (рис. 3.151).
Раскрутите резьбовое соединение пневматических или стандартных амортизаторов внизу у рычага подвески. При этом необходимо опустите кронштейн навесных агрегатов через оси 10-222 A/ 11 примерно на 50 мм в направлении стрелки для того, чтобы извлеките болты 2.
Используйте данные болты 2 с дополнительными подкладными шайбами или болтами M 14x1,5 длиной примерно 90 мм для того, чтобы зафиксировать кронштейн двигателя слева и справа на кузове 3.
Уберите стойку для двигателя и коробки передач V.A.G 1383 A из-под кронштейна двигателя.

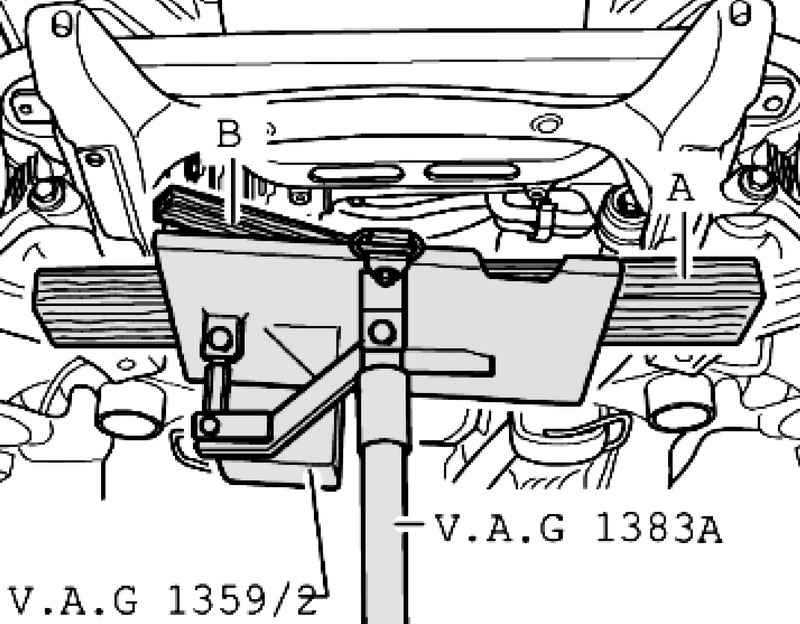

Поставьте стойку для двигателя и коробки передач V.A.G 1383 A с универсальным упором для коробки передач 1359/ 2 под кронштейн навесных агрегатов и слегка прижмите (рис. 3.152).
При этом положите деревянную прокладку А под кронштейн навесных агрегатов и В переднюю главную передачу.
Зафиксируйте кронштейн навесных агрегатов с помощью ремня универсального упора для коробки передач V.A.G 1359/ 2.
Снимите оси 10-222 A /11 с кронштейна навесных агрегатов.

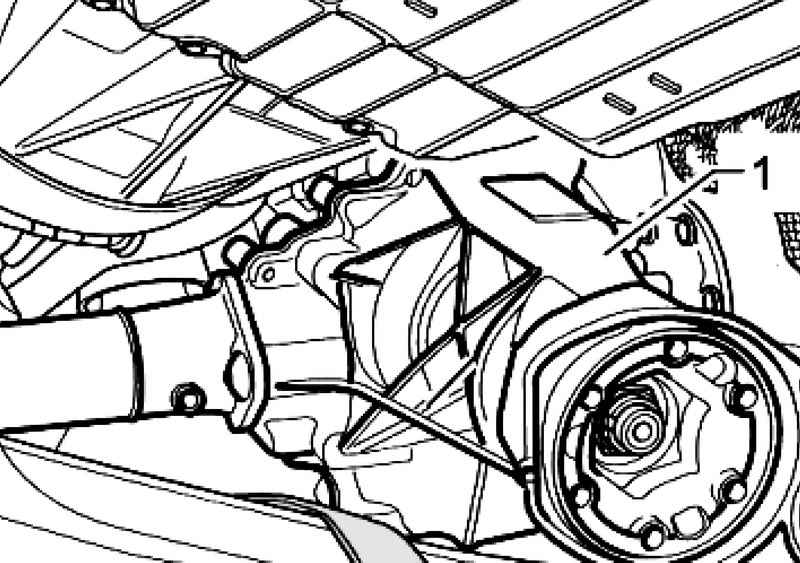

Снимите переднюю главную передачу 1 между кронштейном навесных агрегатов и двигателем/коробкой передач вниз следующим образом (рис. 3.156).
Сначала поднимите левый карданный вал.
Затем извлеките с помощью второго механика переднюю главную передачу из креплений кронштейна навесных агрегатов.
При этом извлеките правый карданный вал из вала с фланцем.
Поднимите переднюю главную передачу над рулевым механизмом и вывести назад.
Установка передней главной передачи
Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее.
Всегда заменяйте крепежные болты переднего карданного вала.
Для установки передней главной передачи в крепление кронштейна навесных агрегатов необходим второй механик.

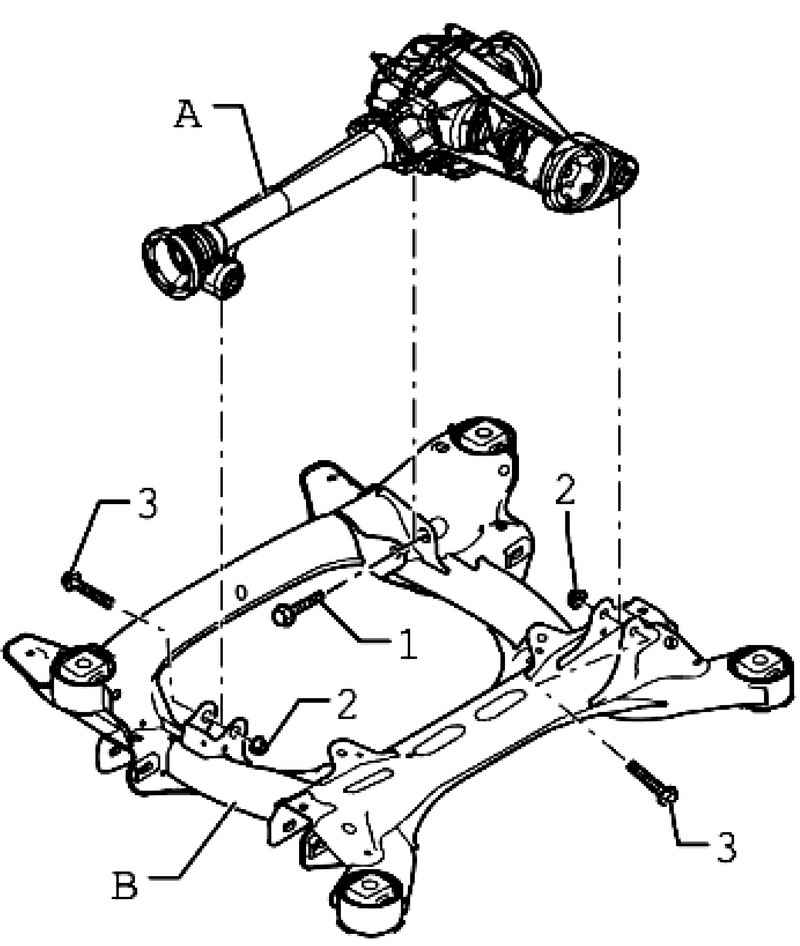

Установите соединительные болты с гайками 1–3 передней главной передачи А на кронштейн навесных агрегатов В (рис. 3.155).
Поднимите кронштейн навесных агрегатов с упором для коробки передач.

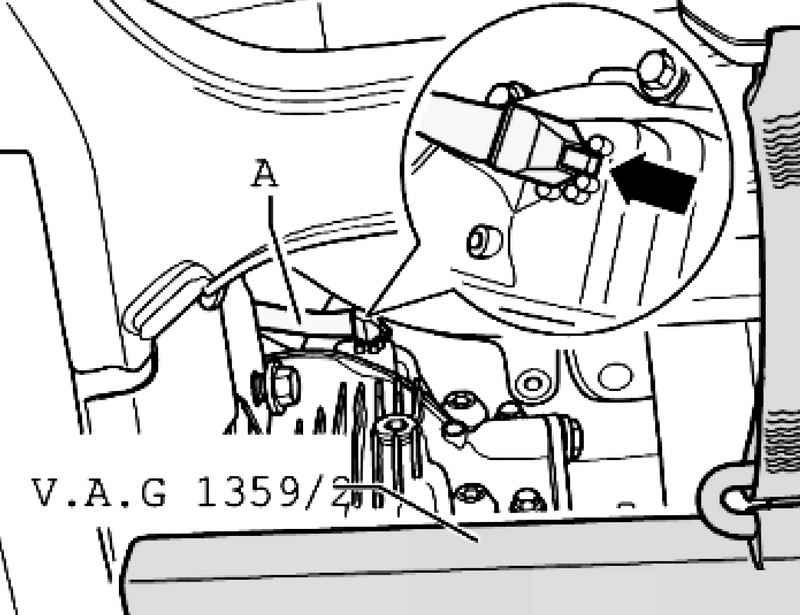

Осторожно установите вентиляционную трубку А с соединительным ниппелем в переднюю главную передачу (рис. 3.153). При этом ниппель должен стоять горизонтально и находиться между возвышениями на корпусе.

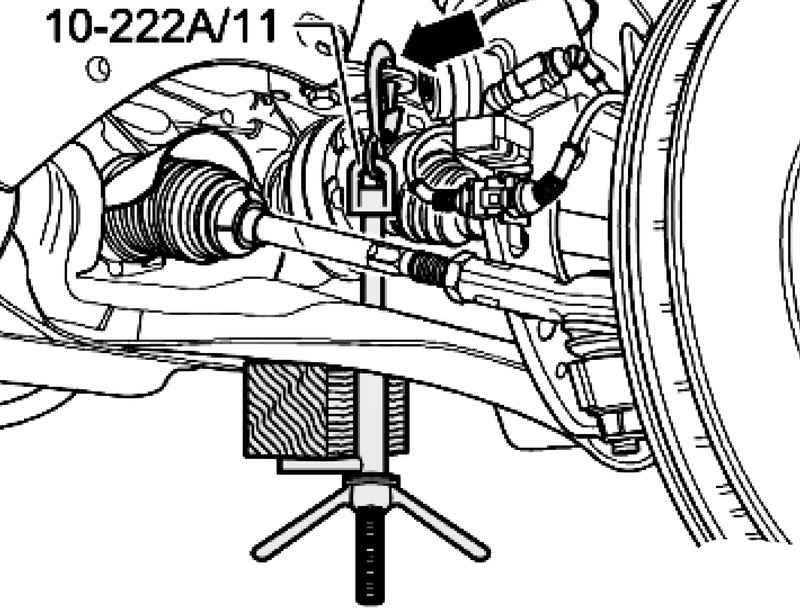

Вставьте оси 10-222 A /11 в петли кронштейна двигателя на правой и левой сторонах (рис. 3.147).

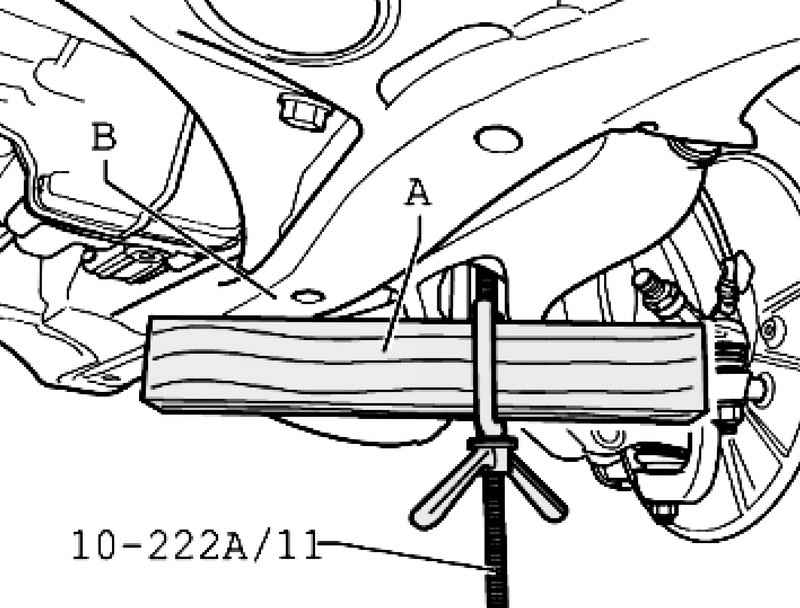

Установите деревянный брусок длиной примерно 300 мм в скобы осей 10-222 A /11 (рис. 3.148).
При этом скобы должны быть направлены назад.
Затяните зажимы осей, для этого деревянные бруски должны обопритеся в кронштейн навесных агрегатов В.
Уберите стойку для двигателя и коробки передач V.A.G 1383 A из-под кронштейна навесных агрегатов.
Установите наконечник подкатного домкрата в стойку для двигателя и коробки передач V.A.G 1383 A.

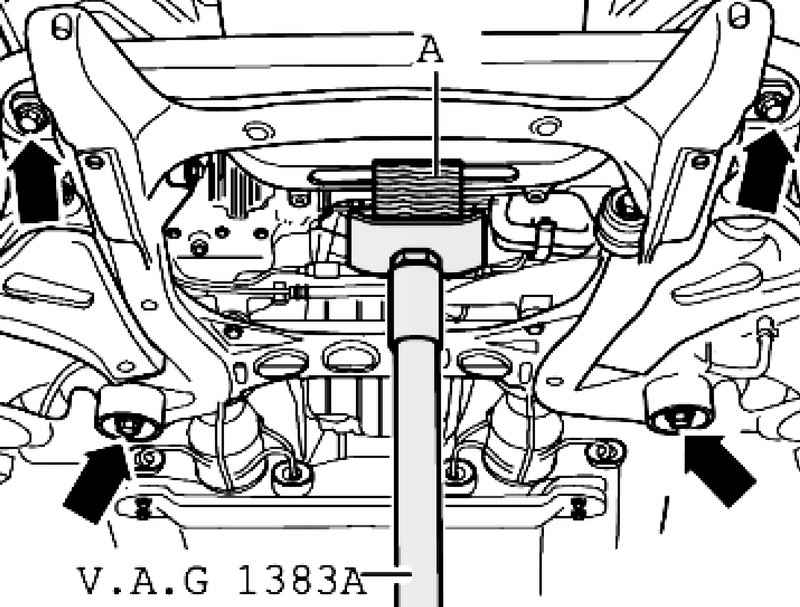

Установите стойку для двигателя и коробки передач V.A.G 1383 A под кронштейн двигателя и слегка прижмите (рис. 3.149).
Предварительно выкрутите установленные болты 3 слева и справа кронштейна двигателя (рис. 3.151).
Установите болты 2 пневматических или стандартных амортизаторов внизу у рулевого рычага.
Прикрутите соединительную штангу справа и слева 1 к стабилизатору.
