Фольксваген Туарег. Проверка уровня моторного масла



Фольксваген Туарег. Проверка уровня моторного масла


Маслоизмерительный щуп

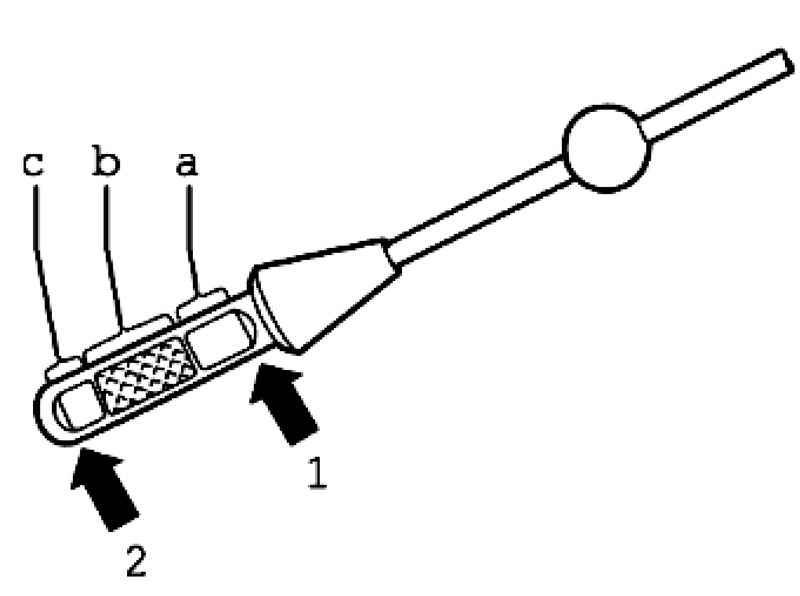

Рис. 2.262. Маслоизмерительный щуп



1 – Отметка max.
2 – Отметка min.
a – Отрезок над заштрихованным полем до отметки max: Моторное масло не доливать.
b – Текущий уровень в заштрихованном поле: моторное масло можно долить.
c – Отрезок от отметки min до заштрихованного поля: долить моторное масло, но не более 0,5 л.

Количество заливаемого масла
Без масляного фильтра: 11,2 л.
С масляным фильтром: 11,5 л.

Масляные трубопроводы в масляном поддоне

Масляные трубопроводы

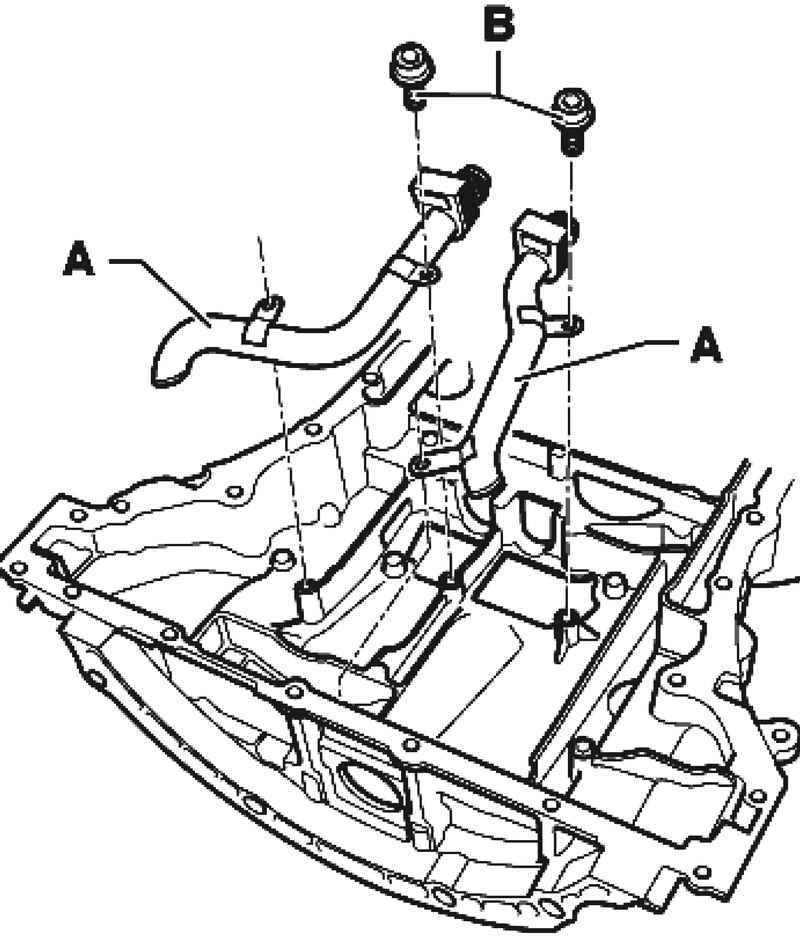

Рис. 2.263. Масляные трубопроводы


Установите масляные трубопроводы A так, как изображено на рисунке 2.263, и затяните болты B с моментом 8 Н·м.
