Фольксваген Туарег. Система смазки (дизельные двигатели)



Фольксваген Туарег. Система смазки (дизельные двигатели)

Нанесение герметика
Откручивание и прикручивание крышки масляного фильтра
Проверка давления масла и датчика давления масла
Проверка давления масла на передней стороне двигателя




Компоненты масляного картера

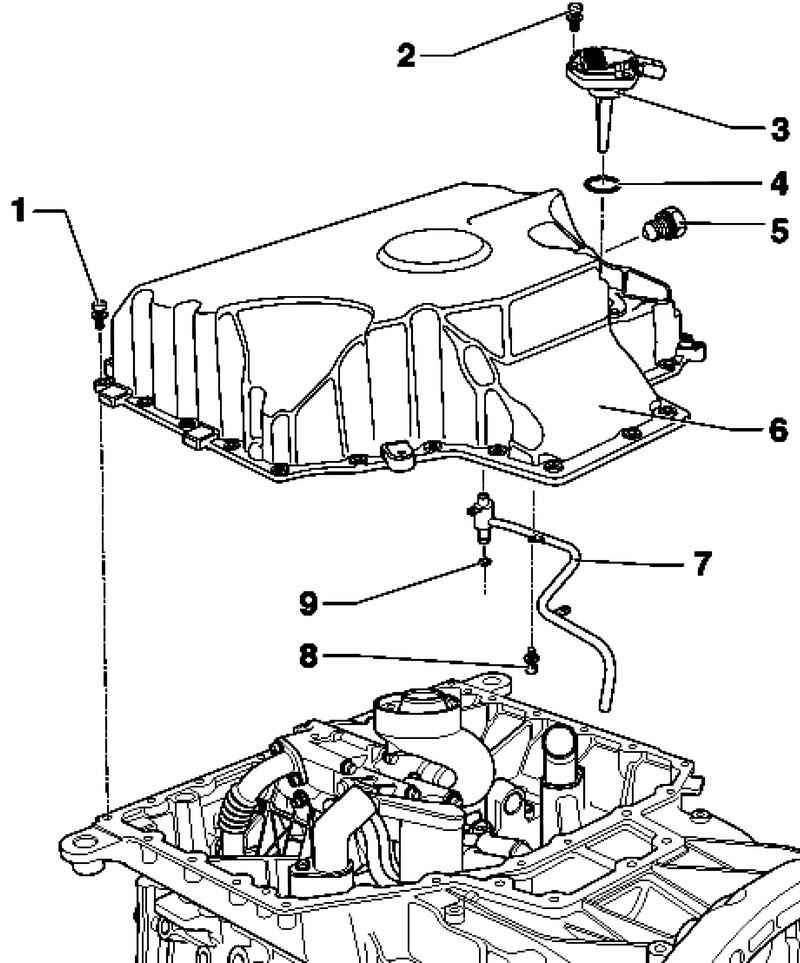

Рис. 2.260. Компоненты масляного картера: 1 – болт 8 Н·м; 2 – болт 8 Н·м; 3 – датчик уровня и температуры моторного масла G266; 4 – уплотнительная манжета; 5 – резьбовая пробка маслосливного отверстия, 30 Н·м; 6 – масляный картер; 7 – масляный трубопровод; 8 – болт 8 Н·м; 9 – уплотнительное кольцо круглого сечения


Компоненты масляного поддона

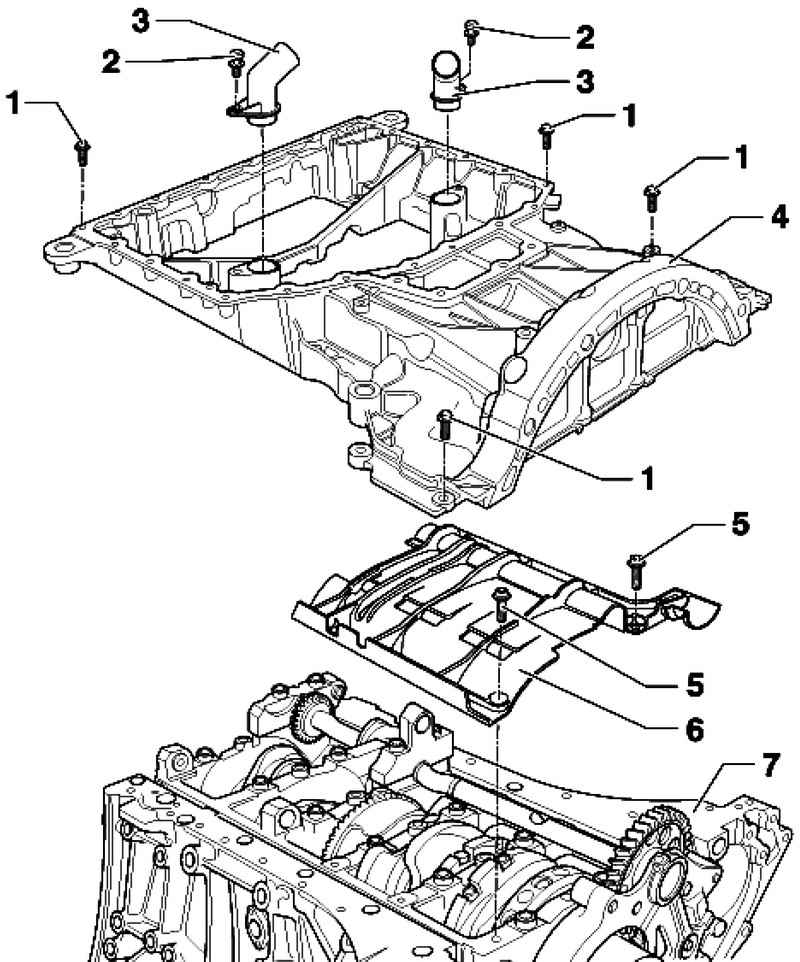

Рис. 2.261. Компоненты масляного поддона: 1 – болт 8 Н·м; 2 – болт 8 Н·м; 3 – масляный трубопровод; 4 – масляный поддон; 5 – болт 10 Н·м; 6 – шумоизоляционный экран; 7 – блок цилиндров
