ВНИМАНИЕ
При любых монтажных работах, в частности в моторном отсеке из-за плотной компоновки, необходимо учитывать следующее.
Магистрали всех видов (например топливные, гидравлические, абсорбера с активированным углем, системы охлаждения, контура системы кондиционирования, трубопроводы тормозной системы, вакуумные шланги), а также электрические провода необходимо проложить так, как они были проложены изначально.
|
|
ПРИМЕЧАНИЕ
Шланговые соединения закреплены пружинными хомутами. При ремонте используйте только пружинные хомуты.
|
|

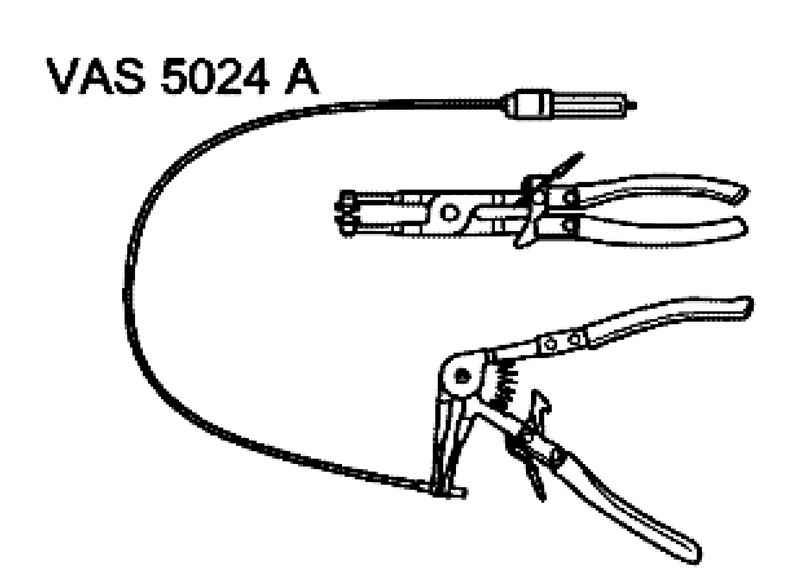

Рис. 2.227. Клещи для пружинных хомутов
|
|

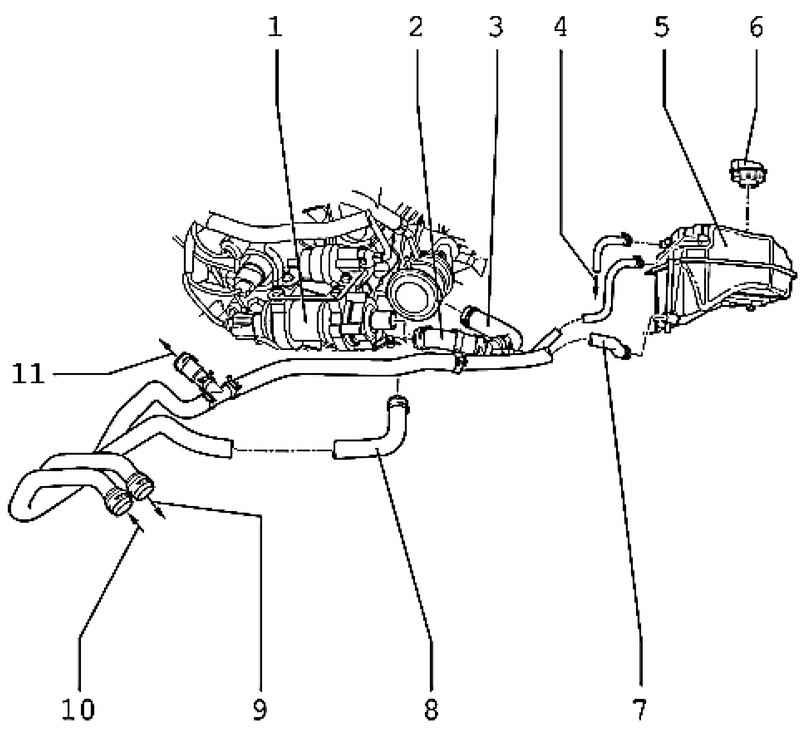

Рис. 2.228. Элементы системы охлаждения, установленные на кузове: 1 – насос циркуляции охлаждающей жидкости V51; 2 – шланг охлаждающей жидкости; 3 – шланг охлаждающей жидкости; 4 – от радиатора; 5 – расширительный бачок; 6 – крышка; 7 – шланг охлаждающей жидкости; 8 – шланг охлаждающей жидкости; 9 – к теплообменнику отопителя; 10 – от теплообменника системы отопления; 11 – к корпусу термостата
|
|
ВНИМАНИЕ
При любых монтажных работах, в частности в моторном отсеке из-за плотной компоновки, необходимо учитывать следующее.
Магистрали всех видов (например топливные, гидравлические, абсорбера с активированным углем, системы охлаждения, контура системы кондиционирования, трубопроводы тормозной системы, вакуумные шланги), а также электрические провода необходимо проложите так, как они были проложены изначально.
В особенности при прокладке шлангов системы охлаждения и чтобы избежать повреждений, следует обратить внимание на наличие достаточного пространства между самими шлангами, а также со всем подвижным или горячим элементами.
|
|

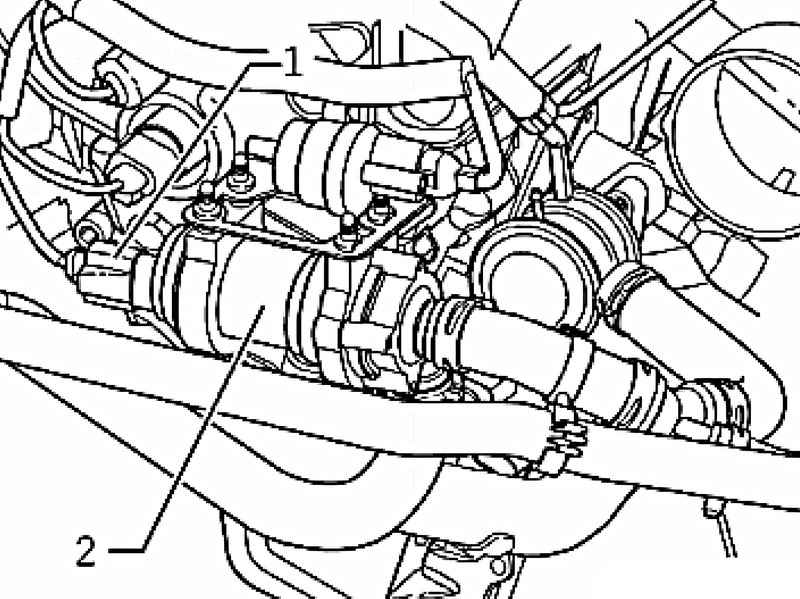

Рис. 2.229. Место установки насоса выбега охлаждающей жидкости V51
|
|

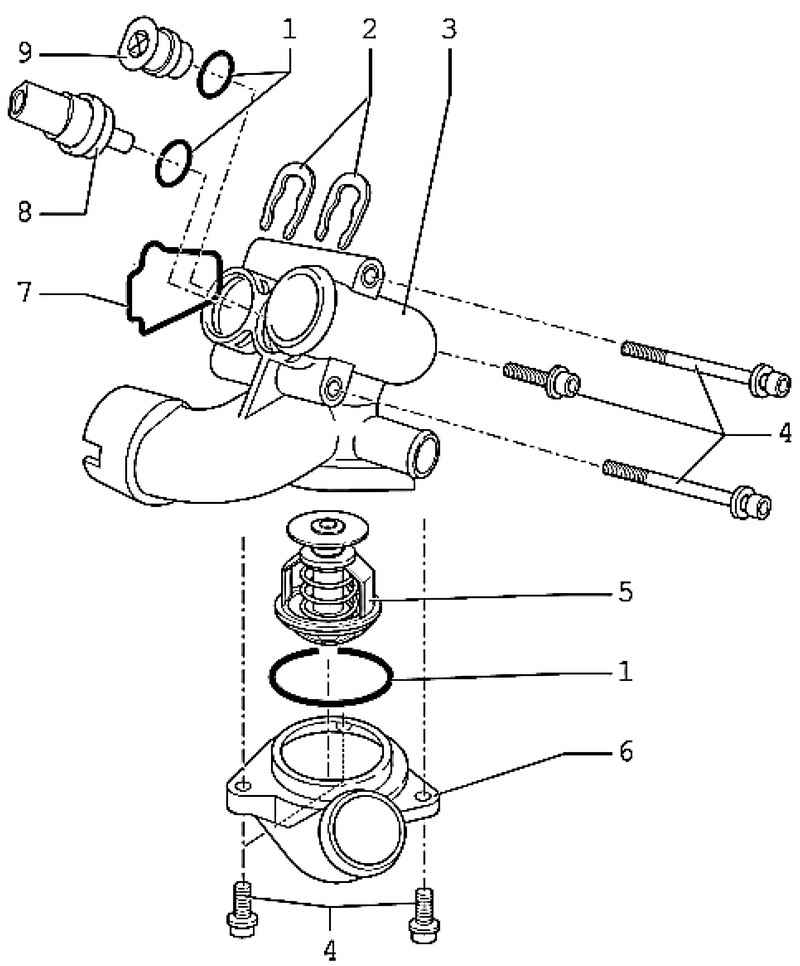

Рис. 2.230. Схема монтажа корпуса термостата: 1 – уплотнительное кольцо круглого сечения; 2 – крепежная скоба; 3 – корпус термостата; 4 – болт 8 Н·м; 5 – термостат; 6 – соединительный патрубок; 7 – уплотнительное кольцо; 8 – датчик температуры охлаждающей жидкости G62; 9 – пробка
|
|
ВНИМАНИЕ
При любых монтажных работах, в частности в моторном отсеке из-за плотной компоновки, необходимо учитывать следующее.
Магистрали всех видов (например топливные, гидравлические, абсорбера с активированным углем, системы охлаждения, контура системы кондиционирования, трубопроводы тормозной системы, вакуумные шланги), а также электрические провода необходимо проложите так, как они были проложены изначально.
|
|

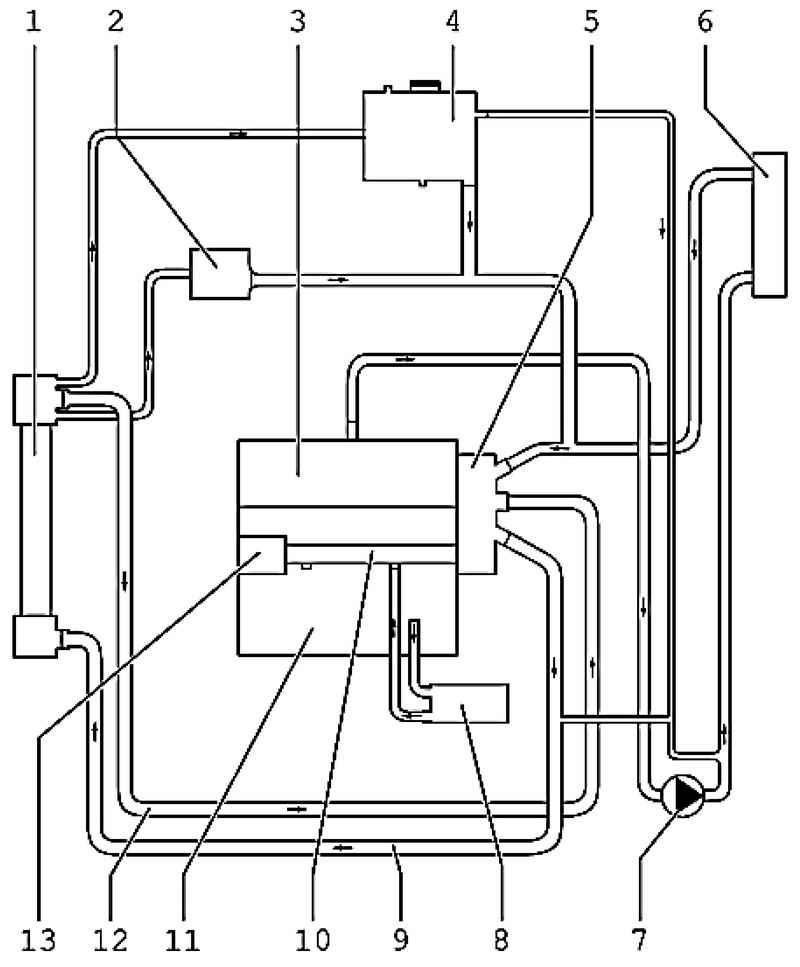

Рис. 2.231. Схема подключения шлангов системы охлаждения: 1 – радиатор; 2 – охладитель масла; 3 – головка блока цилиндров; 4 – расширительный бачок; 5 – корпус термостата; 6 – теплообменник системы отопления; 7 – насос циркуляции охлаждающей жидкости V51; 8 – охладитель масла; 9 – шланг охлаждающей жидкости, верхний; 10 – трубка подачи охлаждающей жидкости; 11 – блок цилиндров; 12 – шланг охлаждающей жидкости, нижний; 13 – водяной насос
|
