ПРИМЕЧАНИЕ
Здесь изображены компоненты первого ряда цилиндров. В зеркальном отображении они соответствуют компонентам второго ряда цилиндров.
|
|

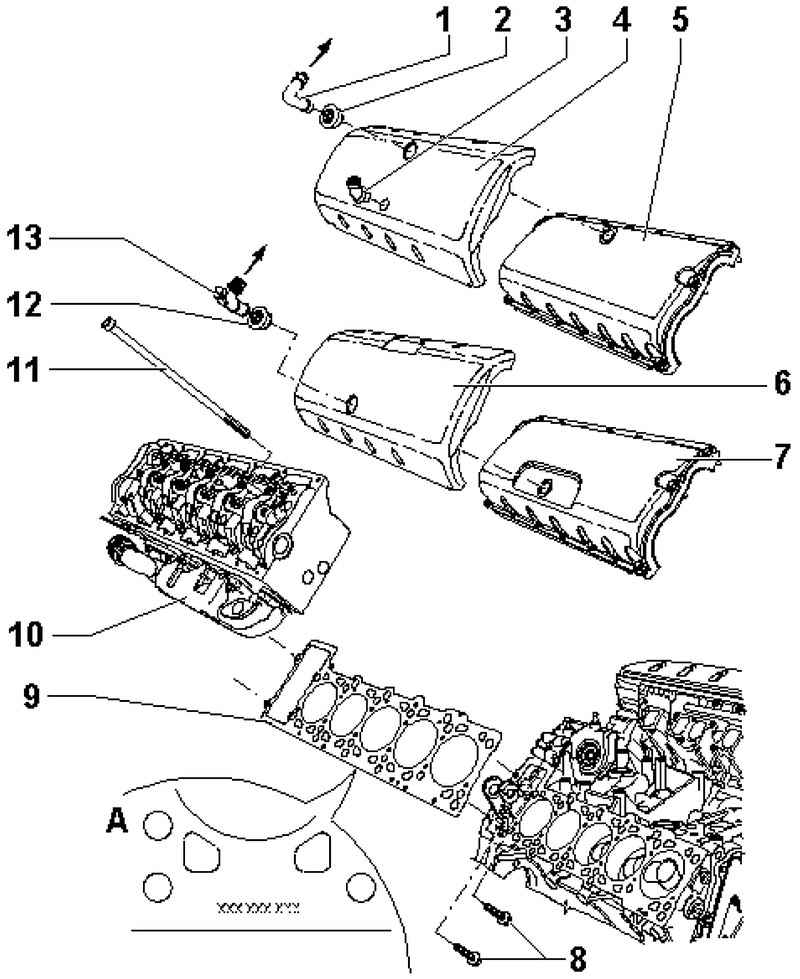

Рис. 2.201. Компоненты головки блока цилиндров: 1 – соединительный шланг (в автомобилях с двигателями BLE и BWF); 2 – уплотнительная манжета (в автомобилях с двигателями BLE и BWF); 3 – держатель (в автомобилях с двигателями BLE и BWF); 4 – звукоизоляционная крышка (в автомобилях с двигателями BLE и BWF); 5 -крышка головки блока цилиндров (в автомобилях с двигателями BLE и BWF); 6 – звукоизоляционная крышка (у автомобилей с буквенными обозначениями двигателя AYH, BKW); 7 – крышка головки блока цилиндров (у автомобилей с буквенными обозначениями двигателя AYH, BKW); 8 – болт 20 Н•м; 9 – прокладка головки блока цилиндров; 10 – головка блока цилиндров; 11 – болт головки блока цилиндров; 12 – уплотнительная манжета; 13 – переходник (у автомобилей с буквенными обозначениями двигателя AYH, BKW)
|
|

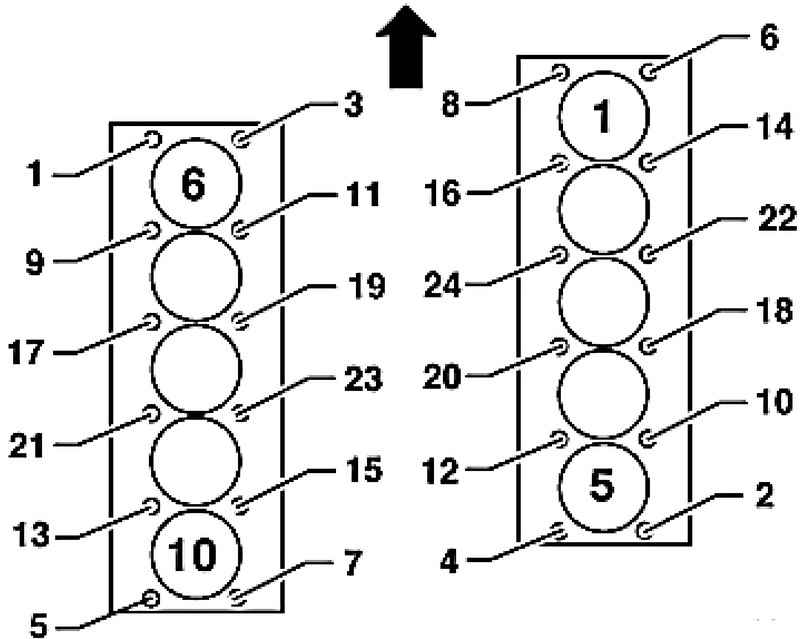

Рис. 2.202. Последовательность выкручивания болтов крепления головки блока цилиндров
|
|
ПРИМЕЧАНИЕ
Вести головки блока цилиндров следует очень аккуратно для того, чтобы избежать повреждений.
Вложите в цилиндры чистую ветошь, чтобы между зеркалами цилиндров и поршнями не попала грязь и остатки наждака.
Проконтролируйте, чтобы в охлаждающую жидкость также не попала грязь и остатки наждака.
Аккуратно очистите посадочные поверхности головки блока и блока цилиндров. При этом не должно оставаться длинных царапин и задиров (при использовании наждачной бумаги её зернистость должна быть не менее 100).
|
|
ПРИМЕЧАНИЕ
Всегда заменяйте болты головки блока цилиндров.
Новую прокладку головки блока цилиндров следует вынимайте из упаковки непосредственно перед установкой.
Устанавливайте прокладку головки блока цилиндров с идентичным индексом «Dicke/Толщина» снятой прокладки.
С прокладкой следует обращайтеся очень осторожно. Повреждения силиконового слоя и гофровых соединений ведут к потере герметичности.
|
|

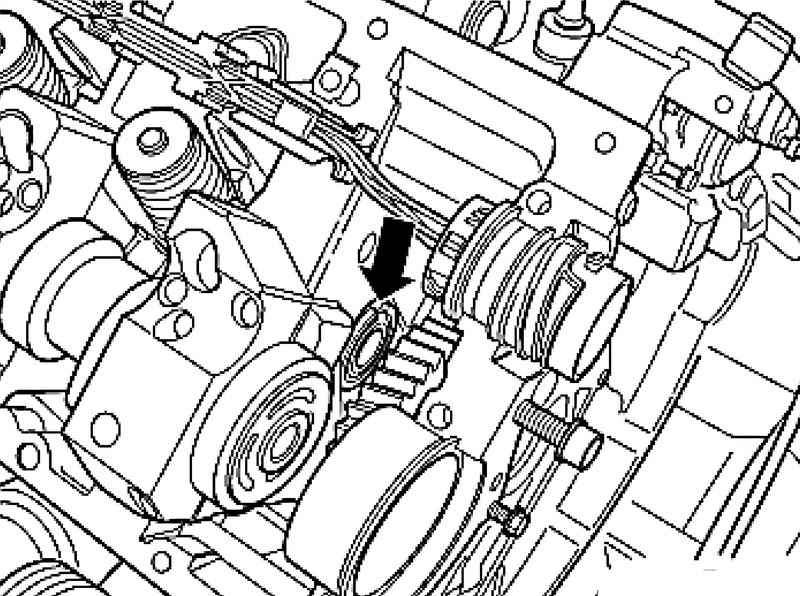

Рис. 2.203. Позиция компнсционной накладки
|
|
ВНИМАНИЕ
Все болты головки блока цилиндров, кроме (по последовательности затяжки) номер 1, 2, 17 и 19 должны быть оснащены шайбами с пазом.
|
|

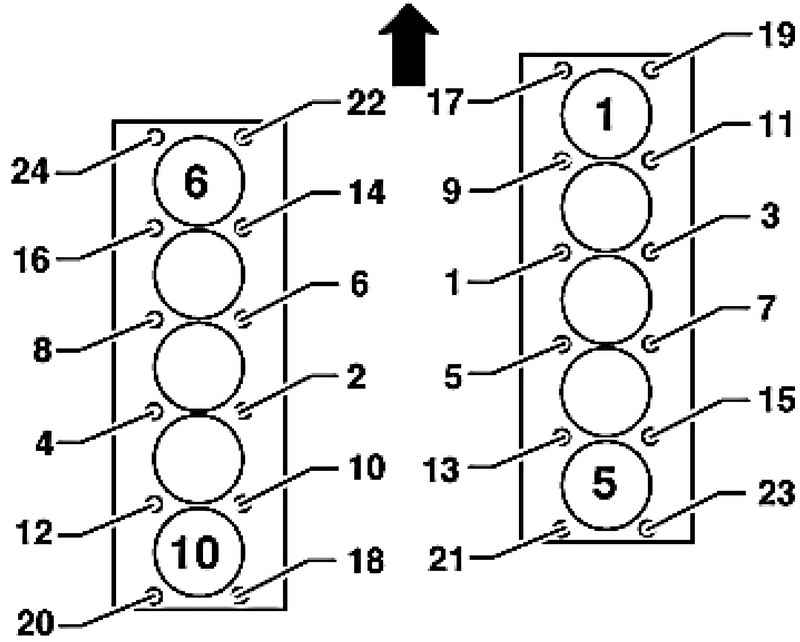

Рис. 2.204. Последовательность вкручивания болтов крепления головки блока цилиндров
|
