Фольксваген Туарег. Замена сальника вала привода генератора
Фольксваген Туарег. Замена сальника вала привода генератора
Демонтируте топливный фильтр.
Автомобили с двигателями BLE и BWF
Снимите байпасную крышку с радиатором системы рециркуляции.
Монтажных операций для всех автомобилей
Демонтируйте трёхфазный генератор.
|
ПРИМЕЧАНИЕ
При демонтаже сальника следите за тем, чтобы посадочная поверхность не была повреждена.
|

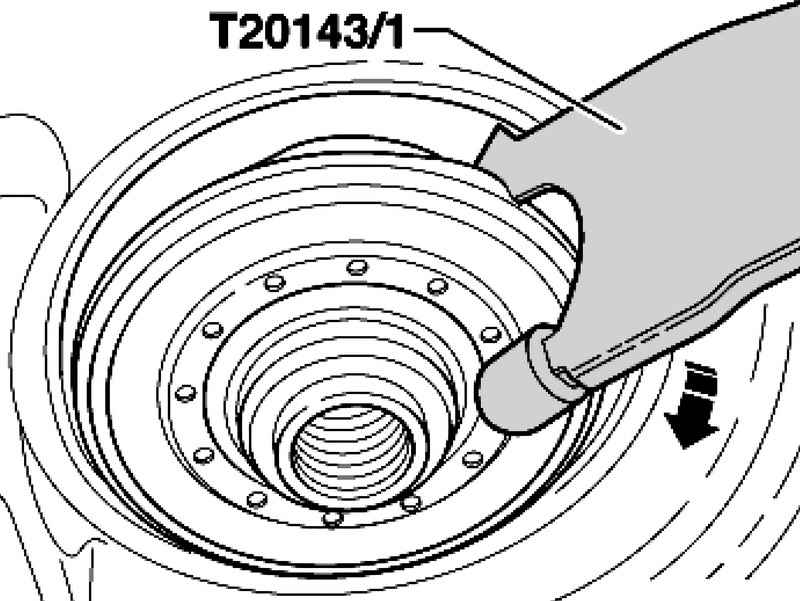

Осторожно снимите старое уплотнительное кольцо с помощью съёмника T20143/ 1 (
рис. 2.178).
Удалите остатки масла с приводного вала трёхфазного генератора с помощью чистой ветоши.
|
|

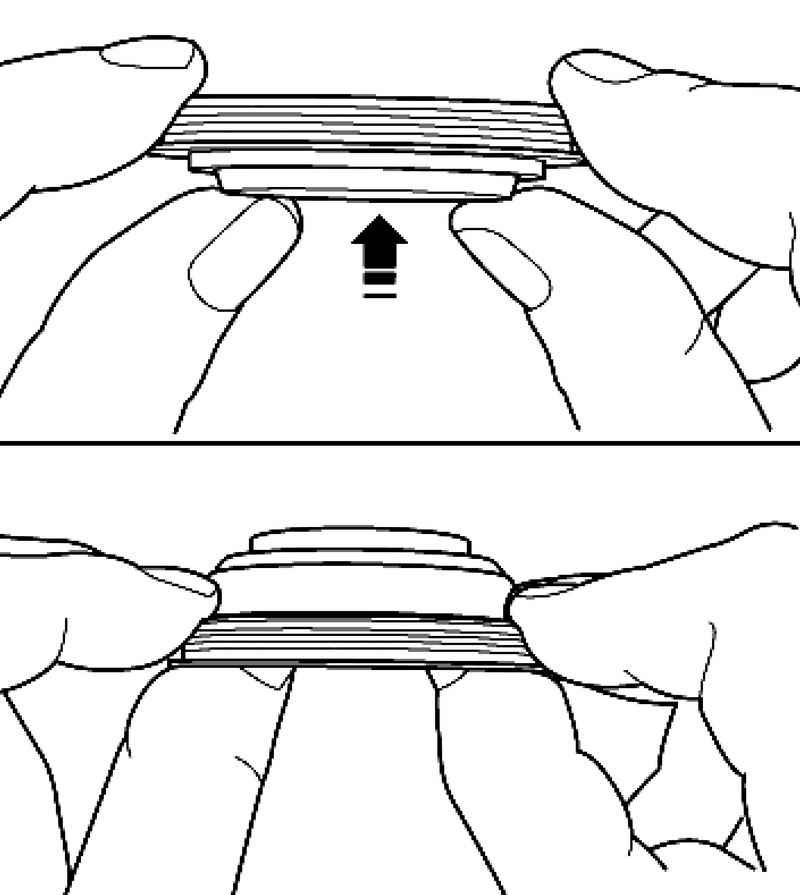

Рис. 2.179. Выдавливание внутренней части сальника
|
Выдавите внутреннюю часть сальника наружу так, как показано на рисунке
2.179.

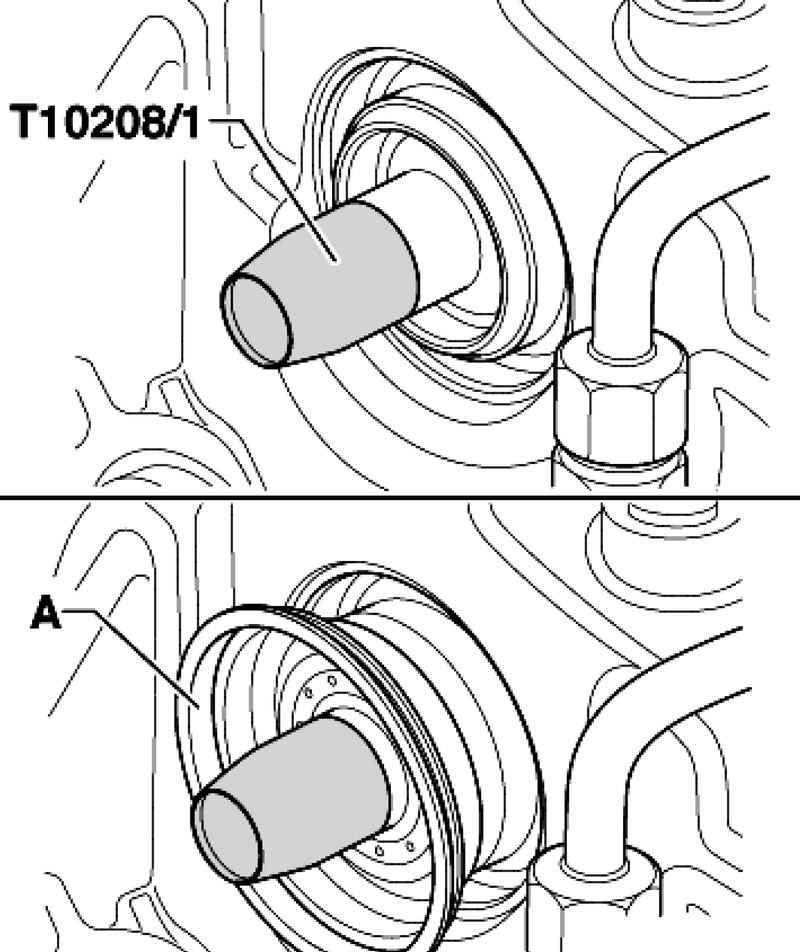

Прикрутите направляющую гильзу T10208/ 1 от руки к приводному валу трёхфазного генератора и осторожно установите сальник А до упора (
рис. 2.180).

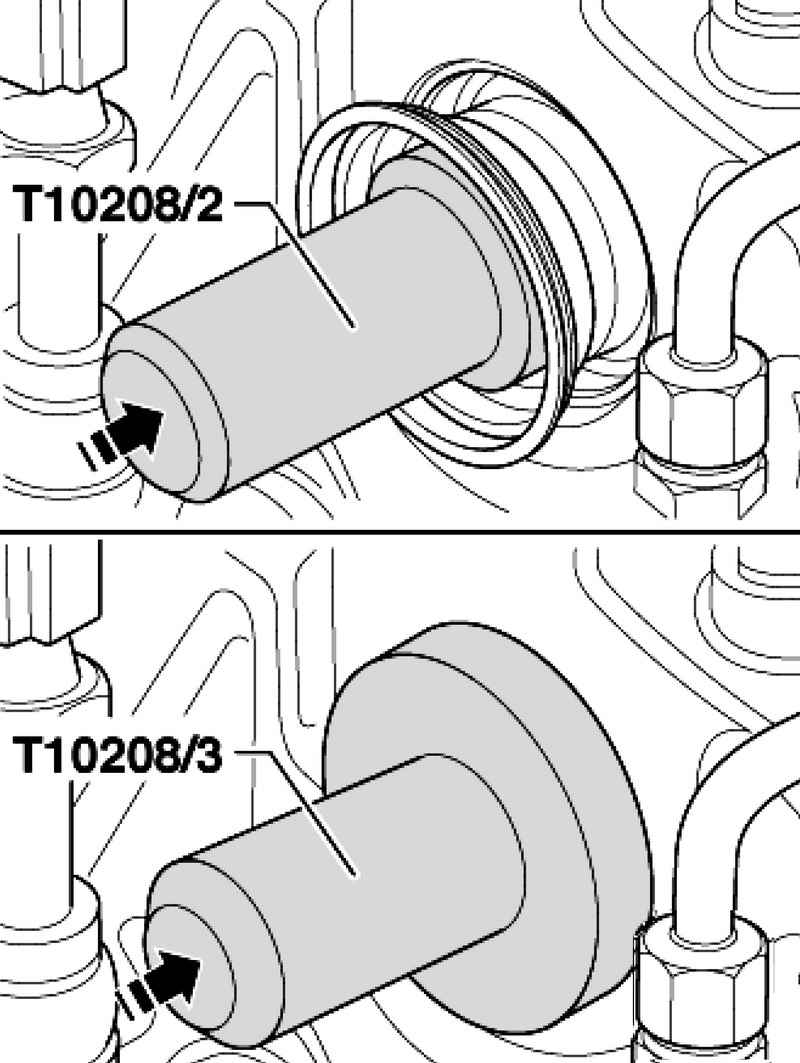

Сначала установите упор T10208/ 2, затем запрессуйте внутреннюю часть сальника до упора.
Сначала установите упор T10208/ 3, затем запрессуйте внешнюю часть сальника до упора (
рис. 2.181).
Дальнейшая установка выполняется в обратной последовательности.
