Фольксваген Туарег. Передняя уплотнительная прокладка фланца и демпфер крутильных колебаний



Фольксваген Туарег. Передняя уплотнительная прокладка фланца и демпфер крутильных колебаний


Передняя уплотнительная прокладка фланца и демпфер крутильных колебаний

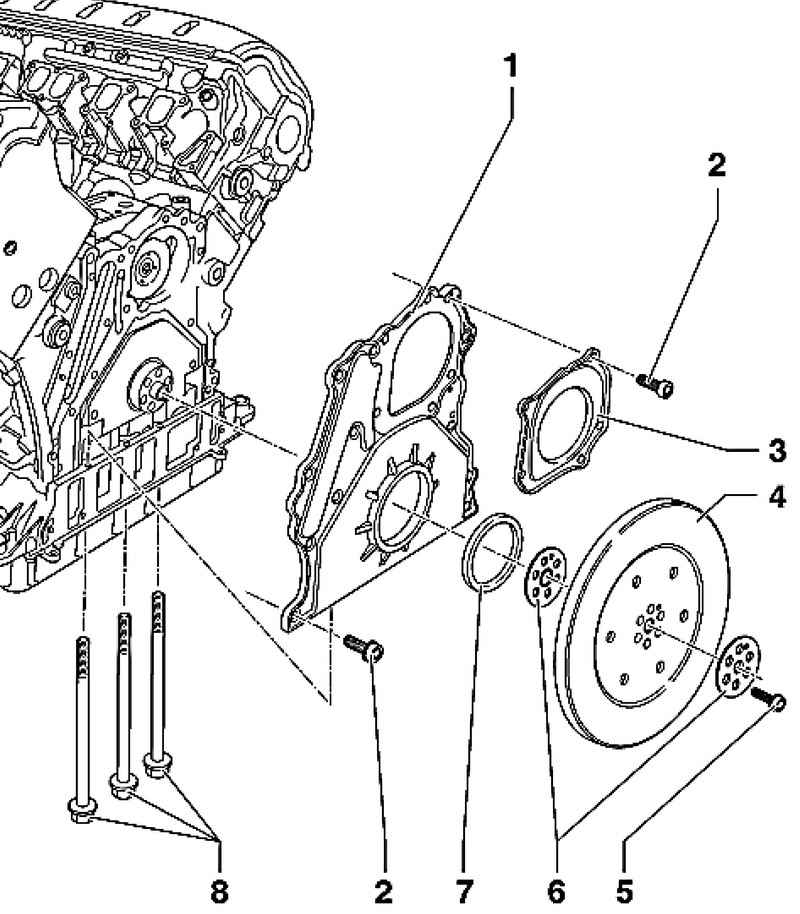

Рис. 2.172. Передняя уплотнительная прокладка фланца и демпфер крутильных колебаний: 1 – передняя уплотнительная прокладка фланца; 2 – болт 8 Н·м; 3 – крышка водяного насоса; 4 – демпфер крутильных колебаний; 5 – болт 50 Н·м + довернуть на 1/4 об. (90 °); 6 – шайба; 7 – уплотнительное кольцо; 8 – болт 13 Н·м

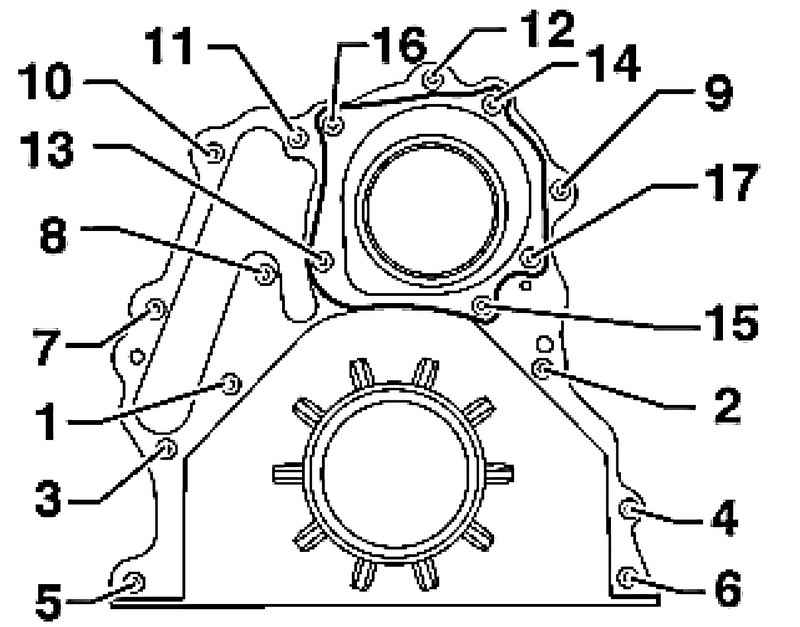

Последовательность затяжки крепёжных болтов переднего уплотнительного фланца и крышки водяного насоса
Рис. 2.173. Последовательность затяжки крепёжных болтов переднего уплотнительного фланца и крышки водяного насоса
