Фольксваген Туарег. Проверка осевого зазора распредвалов



Фольксваген Туарег. Проверка осевого зазора распредвалов

Проводить замеры следует при снятых опорах и роликовых рычагах.

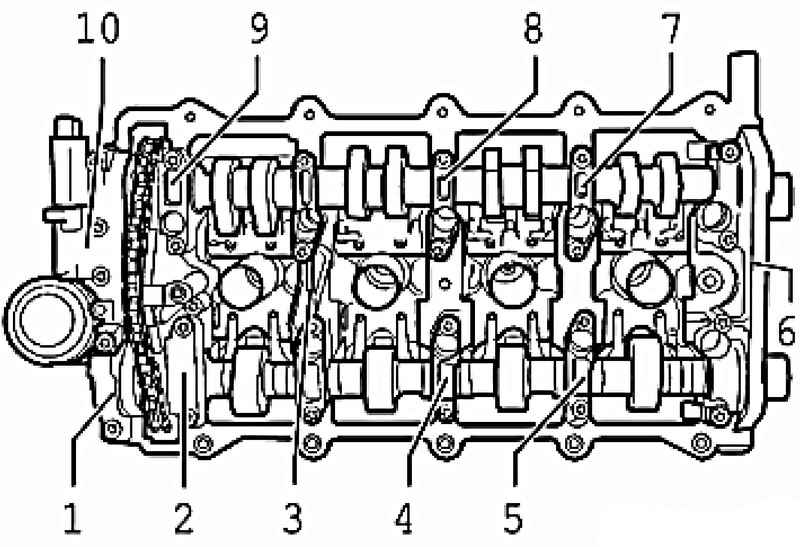

Порядок установки кышек подшипников
Рис. 2.117. Порядок установки кышек подшипников


Вложите распредвал и прикрутите крышками подшипников 3, 5 и 7 (рис. 2.117).

Впускной распредвал

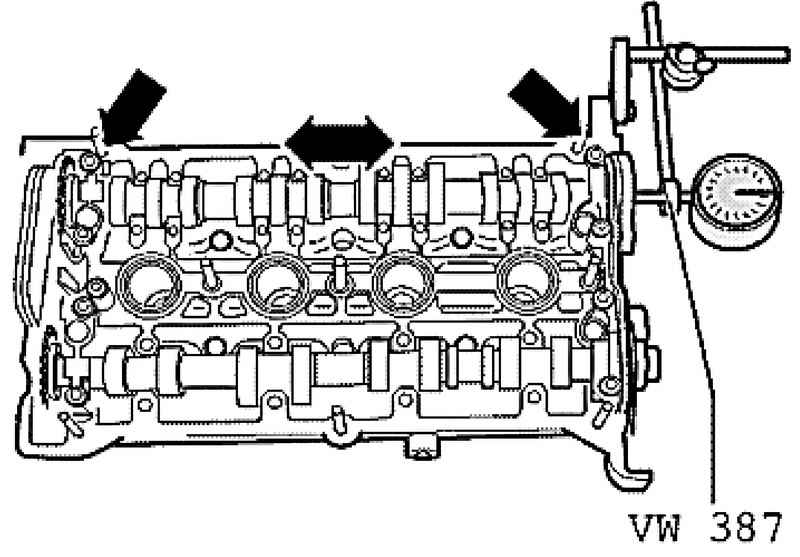

Установка индикатора для проверки впускного распредвала
Рис. 2.118. Установка индикатора для проверки впускного распредвала


Расположите универсальный держатель со стрелочным индикатором на ГБЦ, как показано на рисунке 2.118.
Осевой зазор, граница износа: макс. 0,20 мм.

Выпускной распредвал

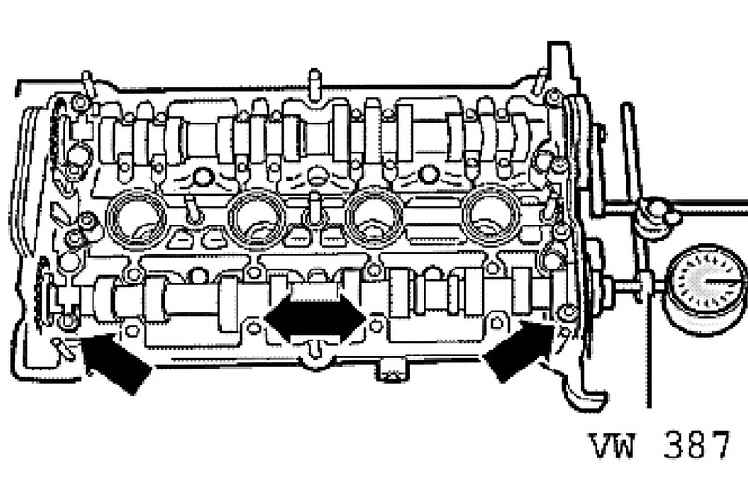

Установка индикатора для проверки выпускного распредвала
Рис. 2.119. Установка индикатора для проверки выпускного распредвала


Расположите универсальный держатель со стрелочным индикатором на ГБЦ, как показано на рисунке 2.119.
Осевой зазор, граница износа: макс. 0,20 мм.
