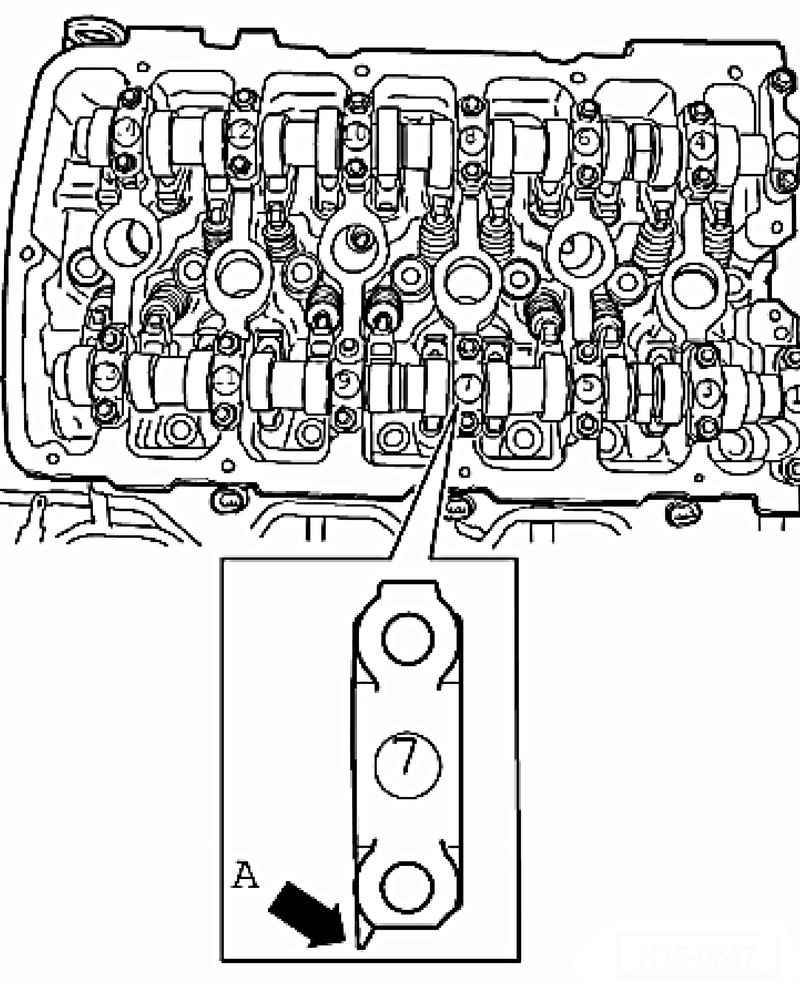

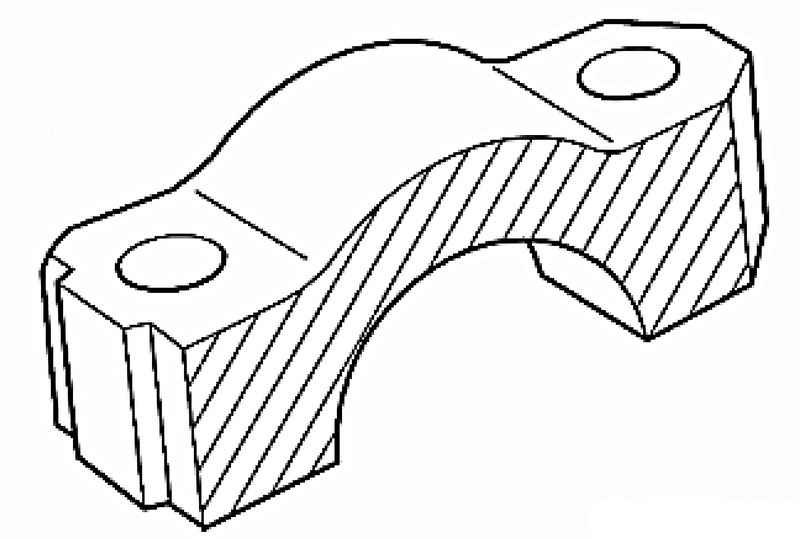

Маркировка крышек подшипников видна со стороны впускного распредвала (рис. 2.77).
Впускной распредвал
Прикрутите крышки подшипников 5 и 9, чередуя крест-накрест, и затяните с моментом затяжки 5 Н·м + доверните на 1/8 оборота. (45°).
Установите крышки подшипников 1 и 13 и затяните с моментом затяжки 5 Н·м и 1/8 оборота (45°).
Установите крышку подшипника 7 и затяните с моментом затяжки 5 Н·м и 1/8 оборота (45°).
Установите крышки подшипников 3 и 11 и также затяните с моментом затяжки 5 Н·м и 1/8 оборота (45°).
Выпускной распредвал
Прикрутите крышки подшипников 6 и 10, чередуя крест-накрест, и затяните с моментом затяжки 5 Н·м + доверните на 1/8 оборота. (45°).
Установите крышки подшипников 2 и 14 и затяните с моментом затяжки 5 Н·м и 1/8 оборота (45°).
Установите крышку подшипника 8 и затяните с моментом затяжки 5 Н·м и 1/8 оборота (45°).
Установите крышки подшипников 4 и 12 и также затяните с моментом затяжки 5 Н·м и 1/8 оборота (45°).
Продолжение для обоих распредвалов
Приведите распредвалы в ГБЦ в положение ВМТ цил. 1.
Линейка для распредвалов T10068 A должна входить в обе канавки.

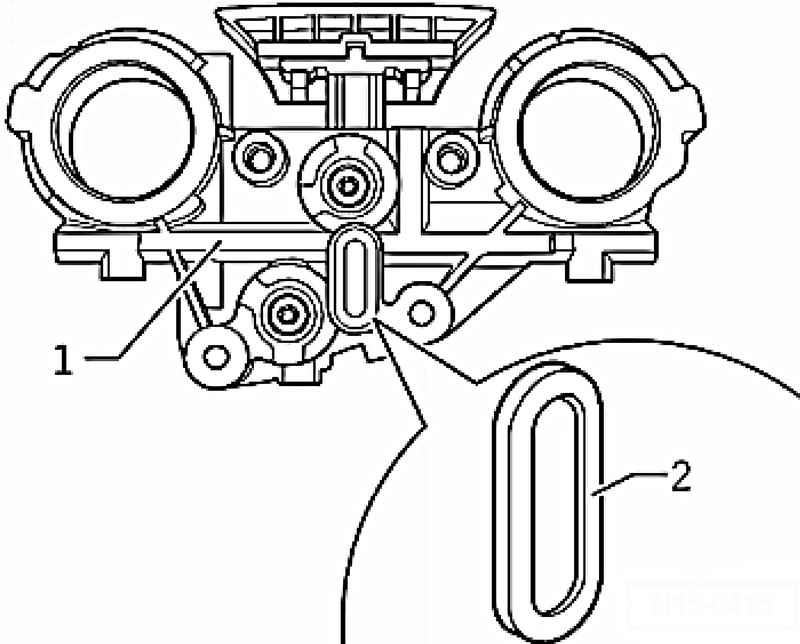

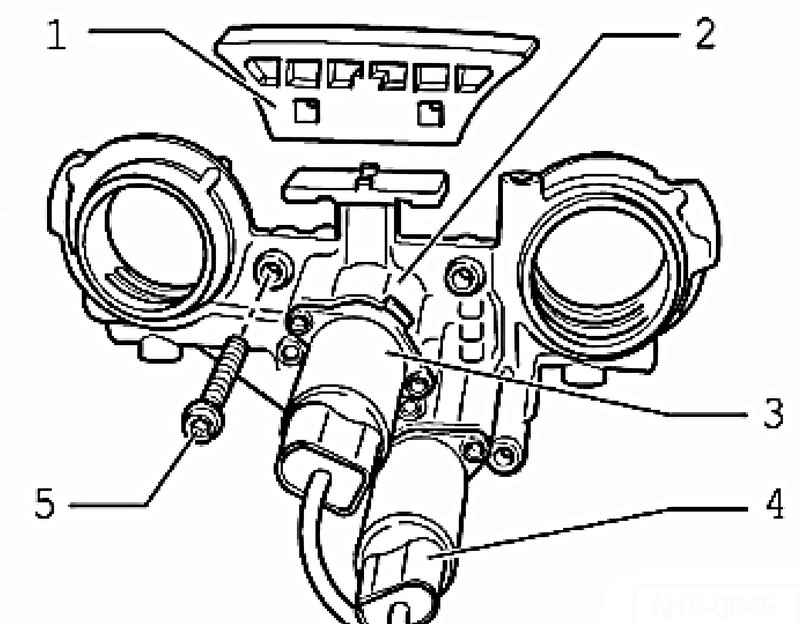

Перед установкой проверьте сетчатый фильтр крышки распределительного механизма на наличие загрязнений.
Перед установкой крышки распределительного механизма слегка смажьте моторным маслом прилегающие поверхности сальников распредвалов в крышке распределительного механизма.
Слегка смажьте прилегающие поверхности манжетных уплотнений на распредвалах и медленно наденьте крышку распределительного механизма на манжетные уплотнения распредвалов.
