ПРИМЕЧАНИЕ
Операция по снятию ГБЦ проводится на снятом двигателе.
Двигатель должен быть теплым на ощупь.
ВНИМАНИЕ
При любых монтажных работах, в частности в моторном отсеке из-за плотной компоновки, необходимо учитывать следующее:
– магистрали всех видов (например топливные, гидравлические, абсорбера с активированным углем, системы охлаждения, контура системы кондиционирования, трубопроводы тормозной системы, вакуумные шланги), а также электрические провода необходимо проложить так, как они были проложены изначально.
– обеспечьте свободное пространство для всех подвижных и горячих компонентов.
– после установки необходимо снова установить все крепежные элементы кабелей, снимаемые или срезаемые при демонтаже.

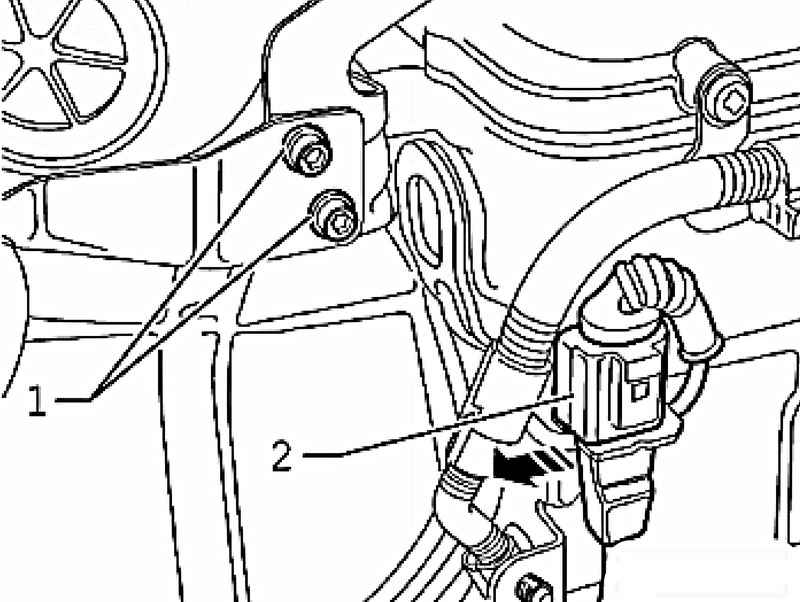

Открутите соединительный провод 1 на кронштейне опоры впускного коллектора, и высвободить штекер датчика детонации 1 G61 2 из его держателя (рис. 2.59).
Затем расклипсуйте жгут проводки из крепления на ГБЦ.

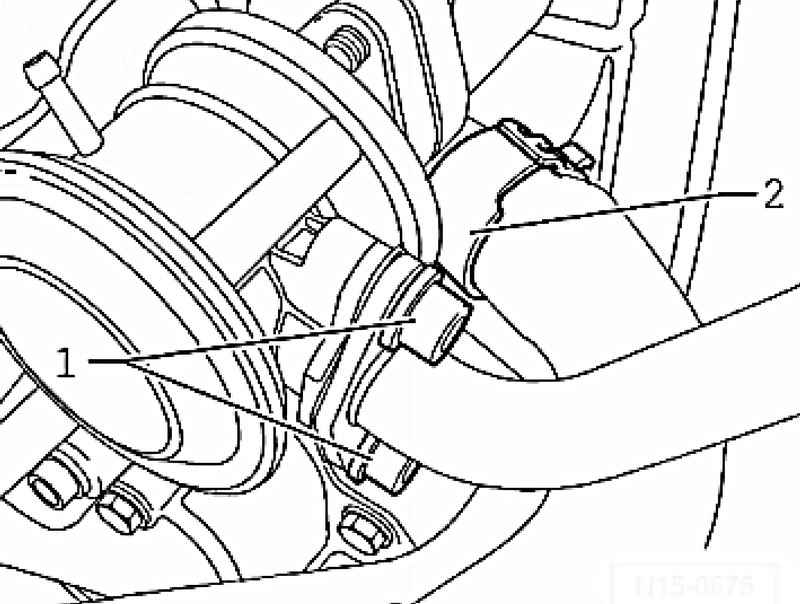

Рис. 2.60. Напорный патрубок комбинированного клапана и водяной шланг
Открутите напорный патрубок от комбинированного клапана 1, затем отсоединить водяной шланг 2 под комбинированным клапаном от ГБЦ (рис. 2.60).

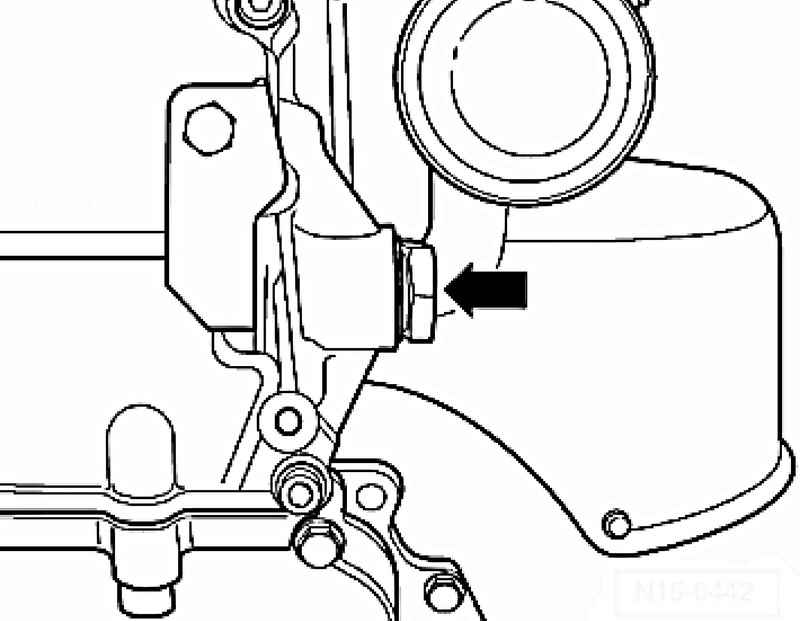

Открутите выпускной коллектор от ГБЦ.
Отсоедините штекеры от клапана 1 системы изменения фаз газораспределения N205 и клапана 1 системы изменения фаз газораспределения выпускных клапанов N318.
ПРИМЕЧАНИЕ
Перед отсоединением пометьте принадлежность штекеров к детали.
Открутите крепежные хомуты жгута проводки от кронштейна.
Снимите корпус термостата и элементы системы охлаждения, установленные на двигателе.

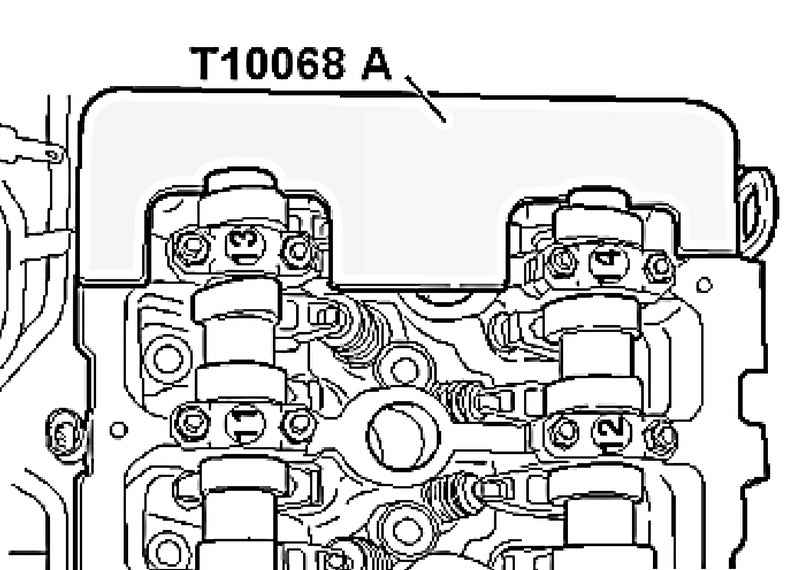

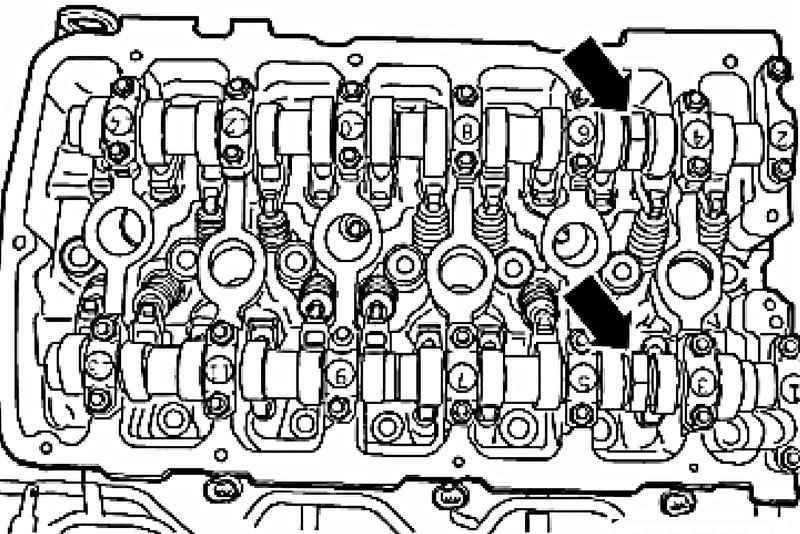

При откручивании и затяжке фазовращателей следует удерживать распредвалы только с помощью вилочного ключа 32 (рис. 2.62). Линейка для распредвалов T10068 A не должна быть вложена в канавки.

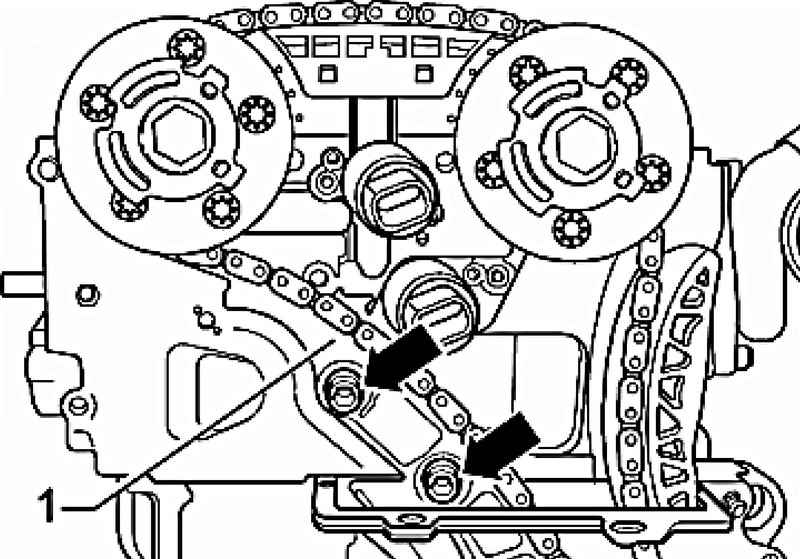

Снимите муфту перестановки распредвала вместе с роликовой цепью привода ГРМ с впускного вала.
Затем снимите фазовращатель выпускного распредвала.

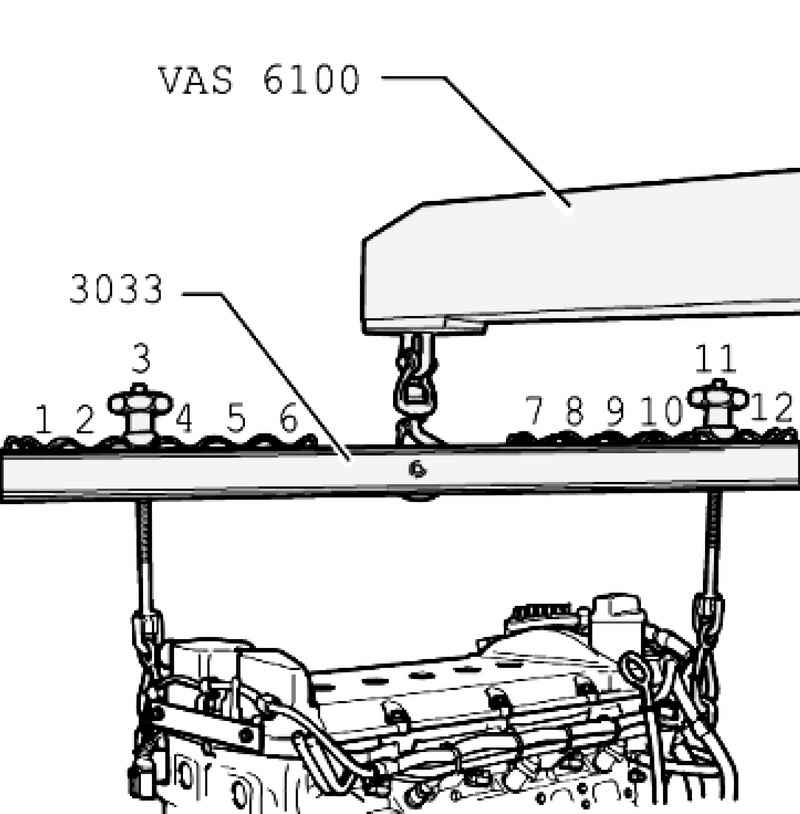

Промаркированные от 1 до 12 позиции приспособления для вывешивания 3033 указывают в сторону маховика (рис. 2.65).
Ходовые винты регулируются при необходимости по длине.

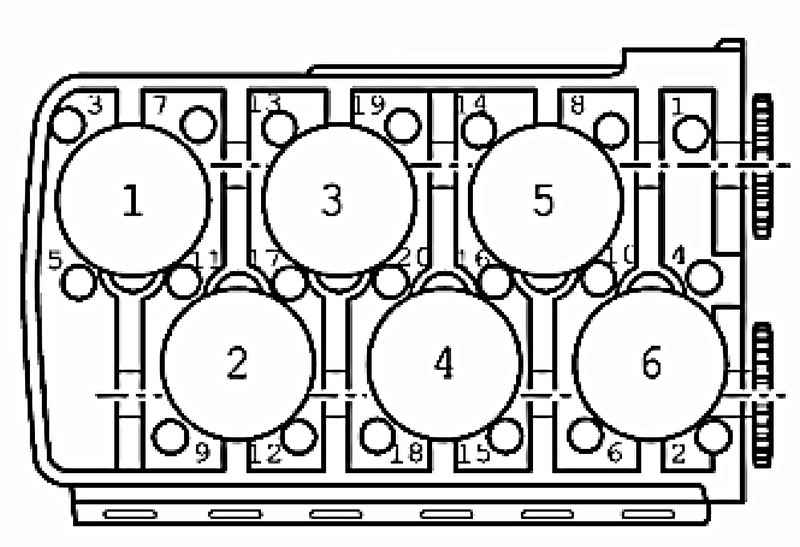

Аккуратно снимите головку блока цилиндров.
Вложите в цилиндры чистую ветошь, чтобы между зеркалами цилиндров и поршнями не попала грязь и остатки наждака.
Проконтролируйте, чтобы в охлаждающую жидкость также не попала грязь и остатки наждака.

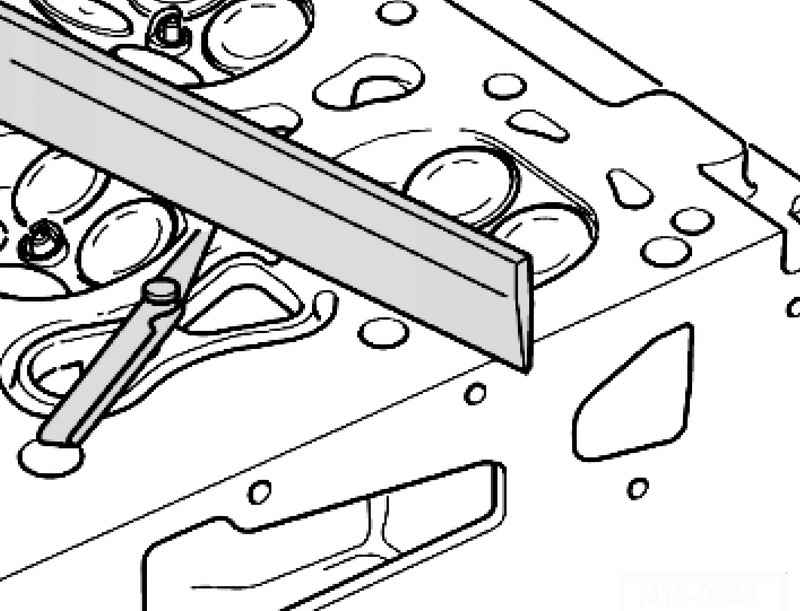

Аккуратно очистите посадочные поверхности головки блока и блока цилиндров.
При этом не должно оставаться длинных царапин и задиров (при использовании наждачной бумаги ее зернистость должна быть не менее «100»).
Очистите все резьбовые отверстия для болтов крепления крышки ГБЦ.
Установка
Аккуратно удалите остатки наждака и шлифовальной бумаги, а также ветошь из цилиндров.

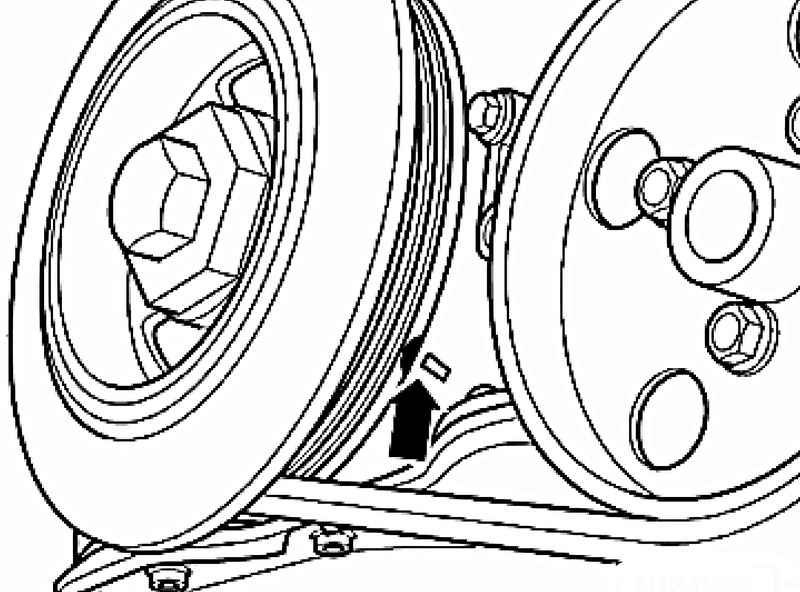

Если поршень 1-го цилиндра не находится в положении ВМТ переведите коленвал с помощью крепежного болта демпфера крутильных колебаний по направлению вращения двигателя до отметки ВМТ цил. 1. При этом помощник должен от руки двигать цепь привода ГРМ синхронно в том же направлении.
ПРИМЕЧАНИЕ
Новую прокладку ГБЦ следует извлечь из упаковки лишь непосредственно перед установкой.
Обращайтесь с новой прокладкой крайне аккуратно. Ее повреждение приведет в дальнейшем к негерметичности.

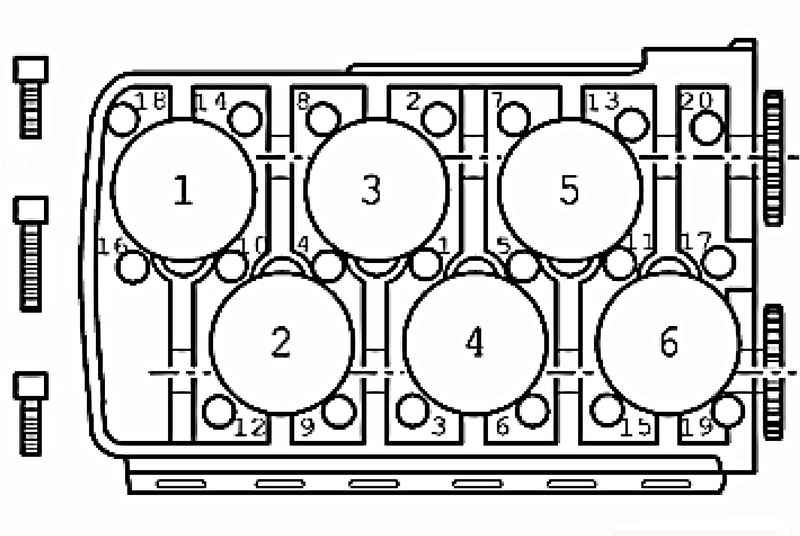

Установите новую прокладку ГБЦ. Маркировка (номер запчасти) должна хорошо читаться.
