Лада Х-Рей. СТЕКЛООЧИСТИТЕЛЬ - СНЯТИЕ, УСТАНОВКА

Установить автомобиль на рабочее место, отсоединить клемму "минус" от аккумуляторной батареи (ключ 10).

Снять декоративные колпачки с гаек крепления рычагов 4, рисунок 12-1, стеклоочистителя, отвернуть гайки, снять рычаги в сборе со щетками (отвертка плоская, ключ гаечный 16).

Снять уплотнитель 1 капота.

Отвернуть три винта 3 самонарезающих крепления правой 2 накладки рамы ветрового окна, извлечь пластмассовую клипсу 6, снять накладку (головка сменная Torx T20, вороток, приспособление типа 12770 ф. "StahlwiUe").

Аналогичным образом снять левую 5 накладку рамы ветрового окна.

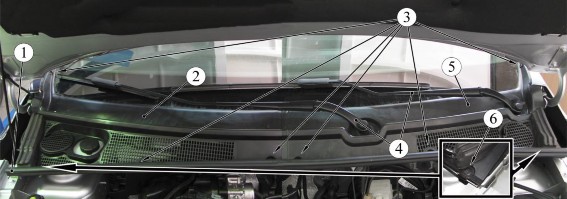

Рисунок 12-1 - Крепление накладки рамы ветрового окна:
1 - уплотнитель капота; 2 - накладка рамы ветрового окна правая; 3 - винт крепления накладки рамы ветрового окна; 4 - рычаг стеклоочистителя; 5 - накладка рамы ветрового окна левая; 6 - клипса

Отвернуть два болта 3, рисунок 12-2, крепления стеклоочистителя 1, снять стеклоочиститель, отсоединив от него колодку 2 жгута проводов (головка сменная 10, вороток).

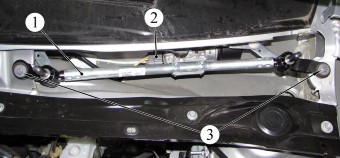

Рисунок 12-2 - Крепление стеклоочистителя:

1 - стеклоочиститель;

2 - колодка жгута проводов;

3 - болт крепления стеклоочистителя

Установку стеклоочистителя производить в порядке обратном снятию.

Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-0023934 в объеме выполненных работ.
