Лада Х-Рей. ОБИВКА И ОБЛИЦОВКИ САЛОНА - СНЯТИЕ, УСТАНОВКА

Установить автомобиль на рабочее место.

Облицовка стойки ветрового окна:

Облицовка стойки ветрового окна крепиться тремя пластмассовыми держателями. Для демонтажа облицовки необходимо снять уплотнитель дверного проема в зоне сопряжения с облицовкой, аккуратно взяться за верхний край облицовки и потянуть с усилием, преодолевающим усилия держателей.

Облицовка средней стойки верхняя и нижняя:

Демонтаж облицовки средней стойки нижней необходимо производить при предварительно снятой, облицовке средней стойки верхней.

Снять уплотнитель дверного проема передней и задней двери в зоне сопряжения с облицовкой стойки.

Снять колпачок с головки болта 8, рисунок 10-1, крепления нижней точки ремня безопасности, отвернуть болт (отвертка плоская, головка сменная 16, вороток).

Снять колпачок с головки болта 3 крепления верхней точки ремня безопасности, отвернуть болт (отвертка плоская, головка сменная 1 7, вороток)

Извлечь заглушку 5 рукоятки 2 регулировки положения ремня безопасности, снять рукоятку (отвертка плоская).

Отвернуть винт 4 крепления облицовки верхней, снять облицовку (головка сменная Torx Т20, вороток).

Отвернуть винт 7 крепления облицовки нижней, снять облицовку, продев ленту ремня в отверстие облицовки. (головка сменная Torx Т20, вороток).

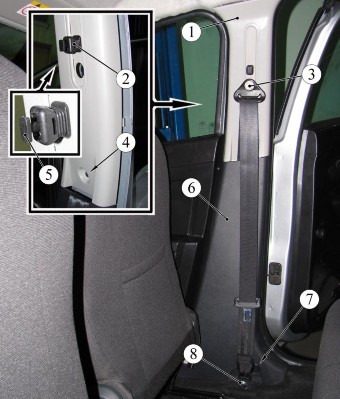

Рисунок 10-1 - Облицовки средней стойки кузова:

1 - облицовка средней стойки верхняя;

2 - рукоятка регулировки положения ремня безопасности;

3 - болт крепления верхней точки ремня безопасности;

4 - винт крепления облицовки средней стойки кузова верхней;

5 - заглушка рукоятки регулировки положения ремня безопасности;

6 - облицовка средней стойки кузова нижняя;

7 - винт крепления облицовки средней стойки нижней;

8 - болт крепления нижней точки ремня безопасности
Облицовка боковины:

Облицовка боковины крепится к кузову при помощи самонарезающих винтов и пластмассовых пистонов.

Открыть дверь задка и извлечь из салона автомобиля заднюю полку.

Нажать на фиксатор и наклонить спинку заднего сиденья вперед.

Снять уплотнитель дверного проема задней двери и двери задка в зоне сопряжения с облицовкой боковины.

Отвернуть семь винтов 1, рисунок 10-2, самонарезающих крепления облицовки 2 боковины (головка сменная Torx Т20, вороток).

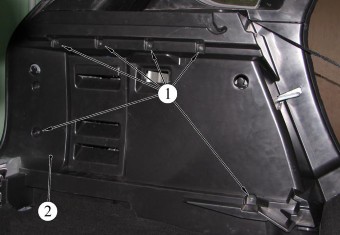

Рисунок 10-2 - Облицовка боковины:

1 - винт крепления облицовки боковины;

2 - облицовка боковины;

















Облицовка окна боковины:

Облицовка окна боковины крепится к кузову при помощи пластмассовых пистонов. Монтаж и демонтаж облицовки окна боковины производится при предварительно снятой облицовке боковины.

Облицовка туннеля пола:

Поднять рычаг 4, рисунок 10-3, стояночного тормоза в верхнее положение.

Извлечь из посадочного места в накладке 2 облицовки туннеля пола, чехол 1 рычага переключения передач (отвертка плоская).

Взять за край накладки облицовки туннеля пола и потянуть вверх с усилием, преодолевающим усилия держателей, снять накладку, отсоединив от выключателей 3, расположенных на накладке, колодки жгута проводов панели приборов (отвертка плоская).

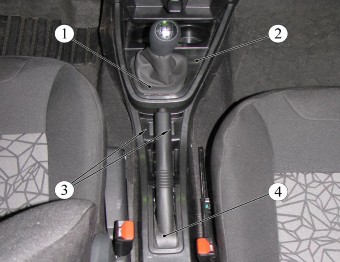

Рисунок 10-3 - Облицовка туннеля пола:

1 - чехол рычага переключения передач;

2 - накладка облицовки туннеля пола;

3 - выключатель обогрева сидения;

4 - рычаг стояночного тормоза




Отвернуть пять винтов 2, рисунок 10-4, крепления облицовки 3 туннеля пола (головка сменная TorX T20, вороток).

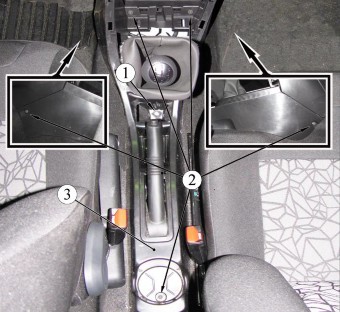

Рисунок 10-4 - Крепление облицовки туннеля пола:

1 - гайка крепления облицовки туннеля пола;

2 - винт самонарезающий крепления облицовки туннеля пола;

3 - облицовка туннеля пола











Отвернуть гайку 1, снять облицовку (головка сменная 10, вороток, удлинитель).

Обивка крыши:

Демонтаж обивки потолка производить при предварительно снятых, облицовках стоек ветрового окна, облицовках средних стоек верхних, облицовках окон боковин.

С правой и левой стороны отвернуть по два винта самонарезающих крепления левого

7 и правого 10, рисунок 10-5, противосолнечных козырьков и их держателей, снять козырьки и держатели (головка сменная Torx T20, вороток).

Снять облицовку плафона 9 освещения салона (отвертка плоская).

Отвернуть два винта 5 самонарезающих крепления плафона, снять плафон, отсоединив колодку жгута проводов салона (головка сменная Torx T20, вороток).

Извлечь из отверстия в обивке крыши микрофон 2, отсоединив провод микрофона от жгута проводов салона.

Извлечь декоративные заглушки 13 потолочных поручней 3, 11, 12 и используя специальное приспособление, снять поручни (отвертка плоская, приспособление 67.7812-9711).

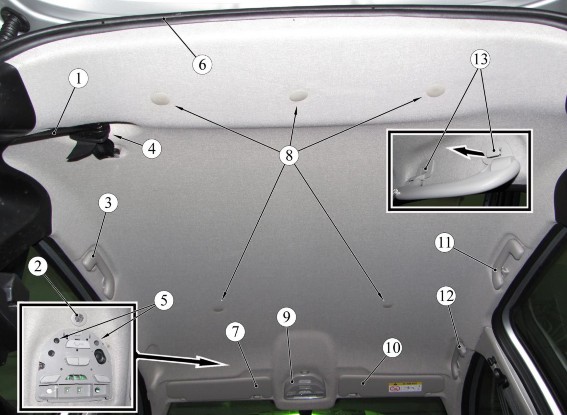

Рисунок 10-5 - Обивка крыши:
1 - ремень безопасности задний средний; 2 - микрофон; 3 - поручень задний левый; 4

- болт крепления верхней точки крепления среднего ремня безопасности; 5 - винт крепления плафона освещения салона; 6 - уплотнитель двери задка; 7 - козырек про-тивосолнечный левый; 8 - держатель обивки крыши; 9 - плафон освещения салона; 10

- козырек противосолнечный правый; 11 - поручень задний правый; 12 - поручень передний правый; 13 - заглушка поручня







Снять декоративную заглушку болта 4 крепления верхней точки ремня 1 безопасности, отвернуть болт (отвертка плоская, головка сменная 16 или Torx T40, вороток).

Снять уплотнители дверных проемов в зоне сопряжения с обивкой крыши.

Извлечь держатели 8, обивки крыши, снять обивку и извлечь через проем двери задка (приспособление типа 12770 ф. "Stahlwille").

Установку облицовок и обивки производить в порядке, обратном снятию.

Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-0023934 в объеме выполненных работ.
