Установить автомобиль на двухстоечный подъемник и затормозить его стояночным тормозом (подъемник электрогидравлический типа П 3,2 Г).

Отсоединить клемму "минус" от АКБ (ключ гаечный 10).

Поднять автомобиль на высоту удобную для работы.

Отвернуть четыре винта 3, рисунок 2-1, нижнего крепления бампера 1 (головка сменная Torx T20, вороток).

Отвернуть винт 2 крепления левого и винт 4 крепления правого брызговиков к бамперу (головка сменная Torx T20, вороток).

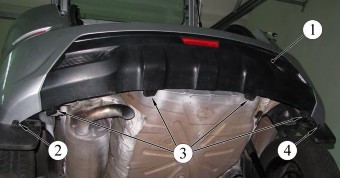

Рисунок 2-1 - Нижнее крепление бампера:

1 - бампер задний;

2 - винт крепления левого брызговика к бамперу;

3 - болт нижнего крепления бампера;

4 - винт крепления правого брызговика к бамперу
Отвернуть с правой и левой стороны по три винта самонарезающих 2, рисунок 2-2, бокового крепления бампера 1 и брызговика (головка сменная Torx T20, вороток).

Опустить автомобиль. Снять задние фонари согласно требованиям ТИ 3100.25100.20597.

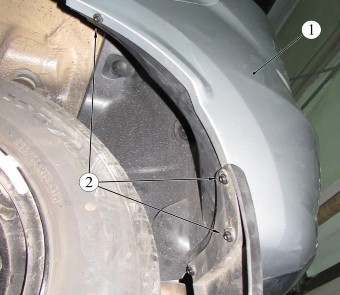

Рисунок 2-2 - Боковое крепление бампера:

1 - бампер задний

1 - винт самонарезающий бокового крепления бампера
Отсоединить колодку жгута проводов 2, рисунок 2-3, бампера от колодки жгута проводов 3 заднего, доступ к соединению обеспечивается при снятой вентиляционной решетке в левой обивке 1 боковины.

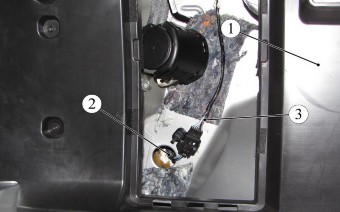

Рисунок 2-3 - Соединение жгутов проводов бампера и заднего:

1 - обивка боковины левая;

2 - жгут проводов бампера;

3 - жгут проводов задний
Отвернуть два винта 1, рисунок 2-4, верхнего крепления бампера (головка сменная Torx T30, вороток).

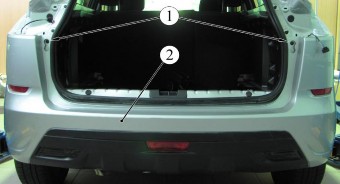

Рисунок 2-4 - Верхнее крепление бампера:
1 - винт верхнего крепления бампера;

2 - бампер
Вывести бампер из зацепления с боковыми кронштейнами.

Снять бампер задний в сборе со жгутом проводов, продев колодку жгута проводов бампера в отверстие кузова.

При необходимости разборки бампера:

Отсоединить колодку жгута 6, рисунок 2-5, проводов бампера 1 от противотуманного фонаря 4, извлечь жгут проводов из держателей на бампере.

Отвернуть гайки 3 крепления противотуманного фонаря к бамперу, снять фонарь (головка сменная 10, вороток).

Сжав фиксатор 5, снять световозвращающий элемент правый 2 и левый 7.

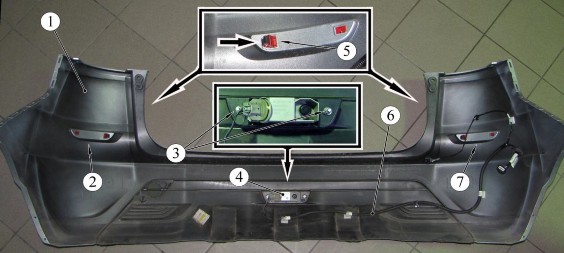

Рисунок 2-5 - Навеска бампера
1 - бампер задний; 2, 7 - элемент световозвращающий; 3 - гайка крепления противотуманного фонаря; 4 - фонарь противотуманный; 5 - фиксатор световозвращающего элемента; 6 - жгут проводов бампера

Балка заднего бампера и боковые кронштейны:

Балка заднего бампера 1, рисунок 2-6 и боковые 4 кронштейны бампера, изготовлены из пластмассы и крепятся к кузову с помощью заклепок

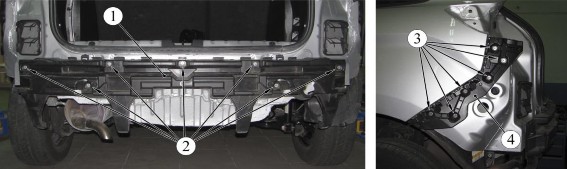

Рисунок 2-6 - крепление балки и кронштейнов бампера:
1, 3 - балка заднего бампера; 2 - заклепка крепления балки к кузову; 3 - заклепка крепления бокового кронштейна бампера к кузову; 4 - боковой кронштейн бампера
Демонтаж балки заднего бампера и боковых кронштейнов, производить высверливанием заклепок (дрель, сверло 05 мм).

Установку производить в порядке, обратном снятию.

Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-0023934 в объеме выполненных работ.
