КУЗОВ АВТОМОБИЛЯ LADA XRAY - СНЯТИЕ И УСТАНОВКА ОСНОВНЫХ УЗЛОВ, ДЕТАЛЕЙ

Лада Х-Рей. БАМПЕР ПЕРЕДНИЙ - СНЯТИЕ И УСТАНОВКА

Установить автомобиль на двухстоечный подъемник и затормозить его стояночным тормозом (подъемник электрогидравлический типа П 3,2 Г).

Открыть капот и отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).

Поднять автомобиль на высоту удобную для работы.

Отвернуть четыре винта 1 , рисунок 1-1, крепления бампера к подрамнику (головка сменная Torx T30, вороток).

Отвернуть три винта 3 крепления бампера к кузову (головка сменная Torx T20, вороток).

Отвернуть по два винта 2 и 4 крепления щитка левого и правого арки колеса к бамперу (головка сменная Torx T20, вороток).

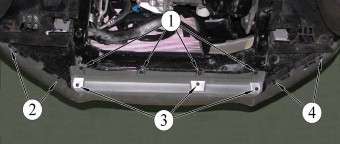

Рисунок 1-1 - Нижнее крепление бампера:

1 - винт крепления бампера к подрамнику;

2 - винт нижнего крепления бампера к кузову;

3, 4 - винт крепления щитка грязезащитного арки колеса к бамперу;

Отвернуть с правой и левой стороны винты 1, рисунок 1-2, бокового крепления бампера

2 (головка сменная Torx T20, вороток).

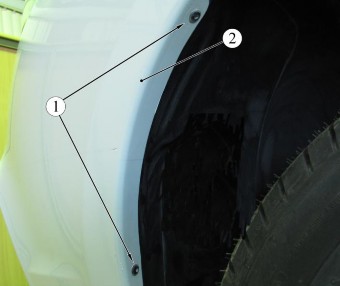

Рисунок 1-2 - Боковое крепление бампера:

1 - винт бокового крепления бампера;

2 - бампер
Отвернуть четыре болта 1, рисунок 1-3, верхнего крепления бампера к кузову (головка сменная Torx T30, вороток).

Вывести бампер из зацепления с боковыми кронштейнами, снять бампер.

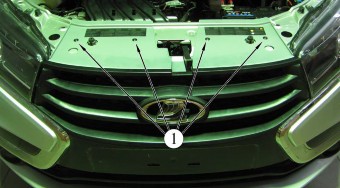

Рисунок 1-3 - Верхнее крепление бампера:

1 - винт крепления бампера к поперечине рамки радиатора
Установку производить в порядке, обратном снятию.

Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-0023934 в объеме выполненных работ.
