Лада Х-Рей. СТАРТЕР - СНЯТИЕ / УСТАНОВКА

Снятие
Установить автомобиль на двухстоечный подъемник (подъемник электрогидравлический типа П-3,2 Г грузоподъемностью 3,2 т).

Выключить зажигание, поднять капот, отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).

Поднять автомобиль на высоту, удобную для выполнения работы.

Снять брызговик двигателя в соответствии с требованиями ТИ 3100.25100.20594.

Отвернуть гайку 1, рисунок 3-1, и отсоединить от тягового реле стартера 4 клемму 2 и колодку 3 жгута проводов (головка сменная 13, удлинитель, ключ трещоточный).

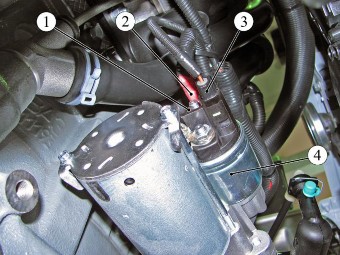

Рисунок 3-1 - Соединение клеммы и колодки жгута проводов со стартером:

1 - гайка;

2 - клемма жгута проводов переднего к стартеру;

3 - колодка жгута проводов переднего к стартеру;

4 - стартер
Отвернуть три болта 2, рисунок 3-2, крепления и снять стартер 1 (головка сменная 13, вороток).

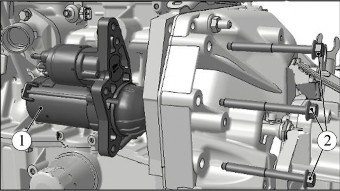

Рисунок 3-2 - Крепление стартера:

1 - стартер;

2 - болт крепления

Установка

Установить стартер 1, рисунок 3-2, и завернуть три болта 2 крепления. Момент затяжки болтов 36...52 Н.м (3,6...5,2 кгс.м) (головка сменная 13, удлинитель, вороток, ключ момент-ный).

Присоединить к тяговому реле стартера 4, рисунок 3-1, клемму 2 и колодку 3 жгута проводов. Момент затяжки гайки 1 крепления клеммы жгута проводов к тяговому реле стартера 18.24 Н.м (1,8...2,4 кгс.м) (головка сменная 13, удлинитель, ключ трещоточный, ключ мо-ментный).

Установить брызговик двигателя в соответствии с требованиями ТИ 3100.25100.20594.

Присоединить клемму провода "массы" к аккумуляторной батарее в соответствии с требованиями раздела 2 настоящей технологической инструкции.
Предъявить автомобиль ОТК. ОТК проверить работу стартера на соответствие требованиям ТУ 017200-254-00232934, пп. 1.19.14.1, 1.19.21.3.
