Лада Х-Рей. Коробка передач 21820 с двигателем 21179 (снятие)

Лада Х-Рей. Коробка передач 21820 с двигателем 21179 (снятие)

Внимание: Для автомобилей, оснащенных автоматизированной механической трансмиссией (АМТ):

- после замены любого из элементов АМТ (контроллера управления роботизированной коробкой передач, актуатора механизма переключения передач, актуатора механизма выключения сцепления, коробки передач, сцепления), а так же при снятии и повторной установке актуатора механизма переключения передач и актуатора выключения сцепления, необходимо выполнить процедуры обучения АМТ в соответствии с требованиям ТИ 3100.25100.12055.
Внимание. Перед снятием коробки передач убедиться, что актуатор механизма выключения сцепления находится в положение "сцепление включено " в соответствии с требованиями раздела 9 настоящей ТИ.

Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом и выключить зажигание (подъемник двухстоечный типа П3,2Г грузоподъемностью 3,2 т).
Открыть капот, отвернуть гайки 2 и 5, рисунок 3-1, крепления и отсоединить клемму 3 провода "массы" и клемму 4 провода "+" от АКБ (ключ гаечный 10).

Отвернуть болт 6 крепления и снять прижимную планку 7 и аккумулятор 1 (головка сменная 13, удлинитель, вороток).

Рисунок 3-34 - Воздушный фильтр с патрубком подачи воздуха и шлангом впускной трубы в сборе:

1 - дроссельный патрубок;

2 - хомут крепления шланга впускной трубы;

3 - шланг впускной трубы;

4 - верхний шланг вентиляции картера;

5 - хомут крепления верхнего шланга вентиляции картера;

6 - патрубок вентиляции картера
Разжать пружинный хомут 5, рисунок 3-34, крепления и отсоединить верхний шланг 4 вентиляции картера от патрубка 6 крышки головки блока цилиндров (плоскогубцы).

Ослабить хомут 2 крепления и отсоединить шланг 3 впускной трубы от дроссельного патрубка 1 (отвертка крестообразная).

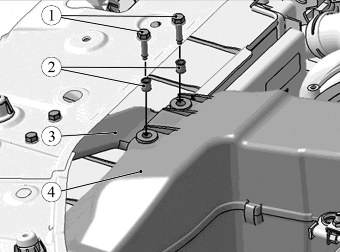

Рисунок 3-35 - Отсоединение резонатора впуска:

1 - болт;

2 - втулка дистанционная;

3 - кронштейн крепления резонатора;

4 - резонатор впуска

Отвернуть два болта 1, рисунок 3-35, крепления резонатора 4 впуска к кронштейну 3 (головка сменная 10, вороток).
Отвернуть болт крепления воздушного фильтра и снять воздушный фильтр со шлангом впускной трубы и резонатором в сборе (головка сменная 10, вороток).
Отвернуть гайку 2, рисунок 3-4, крепления кронштейна 1 жгута проводов двигателя к кронштейну 3 крепления воздушного фильтра и убрать жгут проводов из зоны выполнения работ (головка сменная 10, удлинитель, вороток).

Отвернуть три гайки 1, рисунок 3-5, и снять кронштейн 2 крепления воздушного фильтра (головка сменная 10, удлинитель, вороток).

Отсоединить колодку жгута проводов датчика кислорода от кронштейна крепления на КП, извлечь жгут проводов датчика кислорода из скобы крепления и убрать жгут из зоны проведения работ.

Снять передние колеса в соответствии с требованиями ТИ 3100.25100.20594.
Снять брызговик двигателя, снять подрамник передней подвески с рычагами передней подвески, стабилизатором поперечной устойчивости, рулевой рейкой и электронасосом ГУР в сборе в соответствии с требованиями ТИ 3100.25100.20594.

Рисунок 3-36 - Пробки отверстий для замены масла в КП:

1 - пробка отверстия для слива масла;

2 - пробка отверстия для заливки масла;

3 - коробка передач

Отвернуть пробку 1, рисунок 3-36, и слить масло из коробки 3 передач (ключ кольцевой 17, установка типа 24164 ф. "ALFA" (Италия) для сбора отработанного масла).

Обезжирить резьбу в картере коробки передач и на пробке, нанести на резьбовую часть пробки герметик (уайт-спирит, норма расхода 2 г; герметик ПС-1 согласно действующему "Кодификатору основных и вспомогательных материалов, применяемых при ТО и ремонте автомобилей LADA" К 3100.25100.00018, норма расхода 1 г).

Завернуть пробку 1 в отверстие для слива масла в картере коробки 3 передач. Момент затяжки пробки 29.46 Н.м (2,9...4,6 кгс.м) (головка сменная 17, вороток, ключ моментный).

Снять актуатор механизма выключения сцепления со жгутом коробки передач в сборе в соответствии с требованиями раздела 7 настоящей ТИ.

Рисунок 3-37 — Снятие стартера:

1 — стартер;

2 — болт крепления
Отвернуть три болта 2, рисунок 3-37, крепления стартера и подвесить стартер 1 на технологический крючок (крючок технологический, головка сменная Torx E1 0, удлинитель, ключ трещоточный).

Рисунок 3-38 - Отсоединение жгутов проводов от КП:

1 - гайка;

2 - клемма провода "массы";

3 - шпилька крепления провода "массы"
Отвернуть гайку 1, рисунок 3-38, крепления клеммы 2 провода "массы" к коробке передач и убрать провод "массы" из зоны выполнения работ (головка сменная 17, вороток).

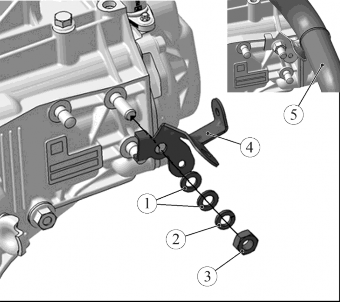

Рисунок 3-39 - Отсоединение кронштейна крепления шланга отводящего радиатора от КП:

1 - шайба плоская;

2 - шайба пружинная;

3 - гайка;

4 - кронштейн;

5 - шланг отводящий радиатора

Отвернуть гайку 3, рисунок 3-39, крепления кронштейна, снять пружинную шайбу 2, две плоские шайбы 1 и отсоединить кронштейн 4 со шлангом 5 в сборе от КП (головка сменная 17, удлинитель, вороток).

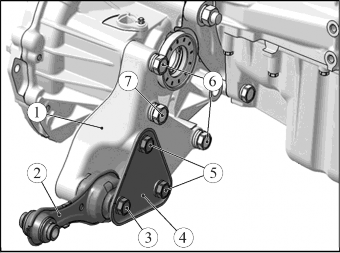

Рисунок 3-40 - Снятие кронштейна опоры задней подвески двигателя:

1 - кронштейн опоры задней подвески;

2 - штанга опоры задней подвески;

3 - болт крепления штанги;

4 - усилитель;

5 - болт крепления усилителя;

6 - болт крепления кронштейна;

7 - болт крепления кронштейна;

Отвернуть и извлечь два болта 6, рисунок 3-40, и болт 7, снять плоские и пружинные шайбы и снять кронштейн 1 опоры задней подвески двигателя со штангой 2 и усилителем 4 в сборе (головка сменная 18, вороток).

Выбить и вывести внутренние шарниры приводов передних колес из шестерней полуосей дифференциала и установить на их место транспортные заглушки (заглушка транспортная — 2 шт., лопатка монтажная).

Установить на моторный отсек траверсу для вывешивания двигателя, завести за поддон двигателя текстильный петлевой строп, зацепить крюк траверсы за петли стропа и вывесить двигатель (траверса для вывешивания двигателя, строп текстильный петлевой грузоподъемностью 500 кг, длина стропа 2,0 метра).

Рисунок 3-41 — Снятие кронштейна опоры левой подвески двигателя:

1 — кронштейн левой опоры подвески двигателя;

2 — левая опора подвески двигателя;

3 — гайки крепления кронштейна к опоре;

4 — болты крепления левой опоры к КП
Отвернуть две гайки 3, рисунок 3-41, крепления кронштейна 1 к левой опоре 2 подвески двигателя (головка сменная 18, удлинитель, вороток).

Отвернуть и извлечь три болта 4 крепления кронштейна 1 левой опоры подвески двигателя к КП и снять кронштейн (головка сменная 16, удлинитель, вороток).

Опустить силовой агрегат на траверсе для вывешивания двигателя так, чтобы задняя крышка КП опустилась немного ниже лонжерона (траверса для вывешивания двигателя).

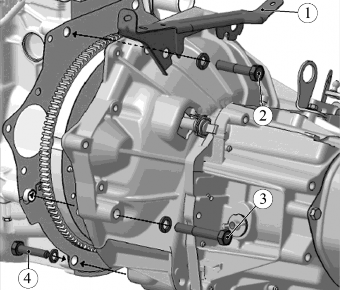

Рисунок 3-42 - Отсоединение КП от двигателя:

1 - кронштейн крепления жгута проводов;

2 - верхний болт крепления КП к двигателю;

3 - нижний болт крепления КП к двигателю;

4 - болт крепления КП к картеру двигателя

Отвернуть и извлечь два верхних болта 2, рисунки 3-42, 3-43, в сборе с пружинными шайбами крепления КП к двигателю и убрать кронштейн 1 в сборе со жгутом проводов из зоны проведения работ (головка сменная 19, удлинитель, ключ трещоточный).

Подвести опорную часть гидравлической трансмиссионной стойки до упора к коробке передач (стойка гидравлическая трансмиссионная типа СГ-1 "ГАРО").

Отвернуть и извлечь два болта 4, рисунки 3-42, 3-43, в сборе с пружинными шайбами крепления КП к картеру двигателя (головка сменная 17, ключ трещоточный).

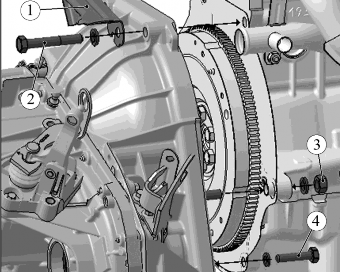

Рисунок 3-43 — Отсоединение КП от двигателя:

1 — кронштейн крепления жгута проводов;

2 — верхний болт крепления КП к двигателю;

3 — гайка крепления КП к двигателю;

4 — болт крепления КП к картеру двигателя

Отвернуть и извлечь болт 3, рисунок 3-42, в сборе с пружинной шайбой и гайку 3, рисунок 3-43, с пружинной шайбой крепления КП к двигателю (головка сменная 19, удлинитель, ключ трещоточный).

Вывести первичный вал КП из шлиц ведомого диска сцепления, опустить гидравлическую стойку с КП вниз и вывести ее из-под автомобиля (стойка гидравлическая трансмиссионная типа СГ-1 "ГАРО").

Внимание: При выполнении операции снятие/установка КП не допускается опирать первичный вал на лепестки нажимной пружины сцепления для предотвращения их повреждения.

Рисунок 3-44 - Снятие нижней крышки картера сцепления:

1 - крышка картера сцепления верхняя;

2 - крючок;

3 - крышка картера сцепления нижняя
Снять с крючков 2, рисунок 3-32, крышки 1 крышку 3 картера сцепления нижнюю.

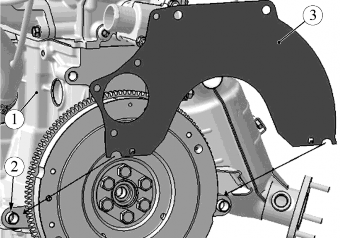

Рисунок 3-45 - Снятие верхней крышки картера сцепления:

1 - двигатель;

2 - втулка центрирующая;

3 - крышка картера сцепления верхняя
Снять с двигателя 1, рисунок 3-33, крышку 3 картера сцепления верхнюю.

Установить КП на верстак, снять муфту выключения сцепления, снять чехол вилки и вилку выключения сцепления.
