Лада Х-Рей. РОЛИК ОПОРНЫЙ (НАТЯЖНОЙ) РЕМНЯ ПРИВОДА НАВЕСНЫХ АГРЕГАТОВ - СНЯТИЕ / УСТАНОВКА (НА АВТОМОБИЛЕ)

Снятие


Для всех комплектаций автомобилей

Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом, выключить зажигание и отсоединить клемму провода "массы" от аккумуляторной батареи (подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т, ключ гаечный 10).

Снять правое переднее колесо в соответствии с требованиями ТИ 3100.25100.20594.

Поднять автомобиль на высоту, удобную для выполнения работы.

Снять правую внутреннюю накладку арки колеса в соответствии с требованиями ТИ 3100.25100.20599.
Снять ремень привода навесных агрегатов в соответствии с требованиями раздела 4 настоящей ТИ.

Для автомобилей с двигателем Н4М

Снять брызговик двигателя в соответствии с требованиями ТИ 3100.25100.20594.

Отвернуть два болта 1, рисунок 5-1, крепления и снять опорный ролик 2 в сборе ремня привода навесных агрегатов (головка сменная 10, вороток).

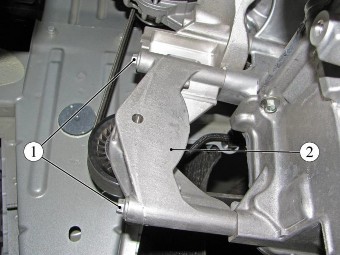

Рисунок 5-1 - Снятие опорного ролика ремня привода навесных агрегатов на автомобиле с двигателем H4M:
1 - болт крепления опорного ролика;
2 - опорный ролик в сборе




Для автомобилей с двигателями 21129 и 21179

Отвернуть гайку 1, рисунок 5-2, крепления натяжного ролика и снять натяжной ролик

2 (головка сменная 13, вороток).

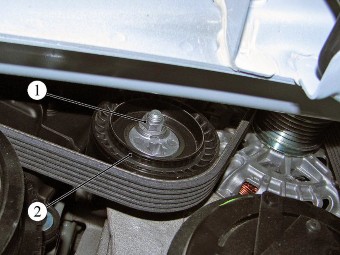

Рисунок 5-2 - Ремень привода навесных агрегатов на автомобилях с двигателями 21129 и 21179:

1 - гайка крепления натяжного ролика;

2 - натяжной ролик









Установка




Для автомобилей с двигателем Н4М

Установить опорный ролик 2, рисунок 5-1, на двигатель и закрепить двумя болтами 1. Момент затяжки болтов 22.28 Н.м (2,2.2,8 кгс.м) (головка сменная 10, вороток, ключ мо-ментный).

Установить ремень привода навесных агрегатов в соответствии с требованиями раздела 4 настоящей ТИ.

Установить брызговик двигателя в соответствии с требованиями ТИ 3100.25100.20594.

Для автомобилей с двигателями 21129 и 21179

Установить натяжной ролик 2, рисунок 5-2, на шпильку и закрепить гайкой 1 не затягивая (головка сменная 13, вороток).

Установить ремень привода навесных агрегатов в соответствии с требованиями раздела 4 настоящей ТИ.

Окончательный момент затяжки гайки 1 крепления натяжного ролика 2 после установки ремня привода навесных агрегатов 30.36 Н.м (3,0.3,6 кгс.м) (головка сменная 13, вороток, ключ моментный).

Для всех комплектаций автомобилей

Установить правую внутреннюю накладку арки колеса в соответствии с требованиями ТИ 3100.25100.20599.

Установить правое переднее колесо в соответствии с требованиями ТИ 3100.25100.20594.

Присоединить клемму провода "массы" к аккумуляторной батарее в соответствии с требованиями ТИ 3100.25100.20597.

Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-00232934 пп. 1.19.5, 1.19.6, 1.19.14.
