РАЗДЕЛ 3
Лада Х-Рей. ПРОВЕРКА РАБОТОСПОСОБНОСТИ ОБОРУДОВАНИЯ АВТОМОБИЛЯ
3.1
Лада Х-Рей. ПРОВЕРКА ДАВЛЕНИЯ ВОЗДУХА В ШИНАХ
На автомобиль должны устанавливаться шины одной модели с одной и той же
маркировкой.
При установке шин с направленным дорожным рисунком протектора, который
можно определить по стрелке на боковинах, необходимо проверить
соответствие совпадения стрелок и направления вращения колес.
Проверить давление воздуха в шинах, включая запасное колесо, при
необходимости довести до нормы в соответствии с таблицей 3.

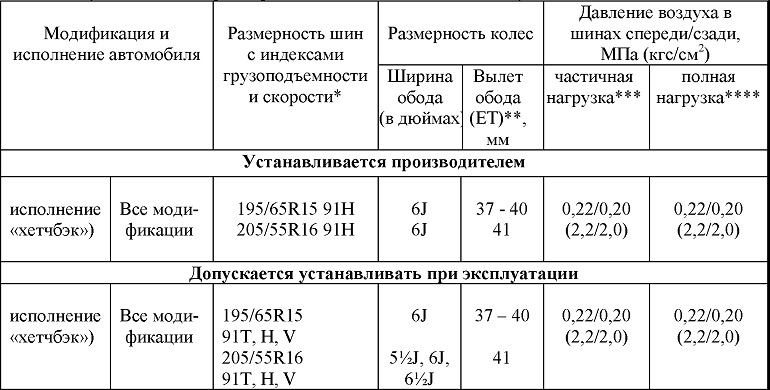

Таблица 3
* Индексы скорости: T - до 190 км/ч, H - до 210
км/ч, V - до 240 км/ч. Индексы грузоподъемности: 91-615 кг.
** Вылет обода (ЕТ) - расстояние от привалочной плоскости диска до
середины обода.
*** Частичная нагрузка - не более 3-х взрослых человек в автомобиле без
груза в багажнике.
**** Полная нагрузка - более 3-х взрослых человек или 3 взрослых и груз
50 кг в багажнике.
Допускается применение зимних шин (M+S) вышеуказанных размерностей и
индексом Q с соответствующим ограничением максимальной скорости
автомобиля (до 160 км/ч).
Разрывы, вздутия боковин не допускаются.
3.2
Лада Х-Рей. ПРОВЕРКА НАПРАВЛЕНИЯ СВЕТА ФАР И СИСТЕМЫ
КОРРЕКТИРОВКИ НАПРАВЛЕНИЯ СВЕТА ФАР
Проверить работу корректора направления света фар.
Проверка производится при положении корректора, соответствующем
минимальной загрузке автомобиля.

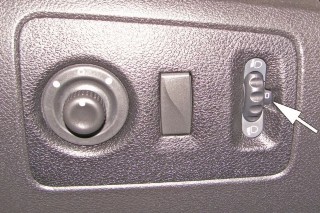

Рисунок 13 - Проверка работы переключателя электрокорректора света фар.
Корректировка наклона светового пучка ближнего света фар должна
выполняться поворотом рукоятки (рисунок 13) для совмещения одной из
меток на шкале колеса переключателя, соответствующей состоянию загрузки
автомобиля с меткой на корпусе:
0 - водитель или водитель + передний пассажир;
1 - водитель + груз в багажном отделении;
2 - водитель + 4 пассажира;
3 - водитель + 4 пассажира + груз в багажном отделении.
Проверку производить согласно требованиям ТИ 3100.25100.13054.
3.3
Лада Х-Рей. ПРОВЕРКА РАБОТЫ ПРИБОРОВ ОСВЕЩЕНИЯ, ПРИКУРИВАТЕЛЯ, СВЕТОВОЙ И
ЗВУКОВОЙ СИГНАЛИЗАЦИИ
Установить подвижный элемент прикуривателя (при наличии) и проверить его
работу, работу электрооборудования, световой и звуковой сигнализации,
выключателей и переключателей.
Фары, указатели поворотов, аварийная сигнализация, стоп-сигнал,
габаритные фонари, дневные ходовые огни, противотуманные фары, задние
фонари с лампами соответствующего назначения, контрольные приборы и
освещение комбинации приборов, прикуриватель, а также приборы и
механизмы включения, выключения и регулирования должны быть в исправном
и работоспособном состоянии.
3.4
Лада Х-Рей. ПРОВЕРКА РАБОТЫ СТЕКЛООЧИСТИТЕЛЯ И
СТЕКЛООМЫВАТЕЛЯ
Проверить работу стеклоомывателя и стеклоочистителя ветрового стекла.
Стеклоочиститель должен работать на всех режимах. Насос стеклоомывателя
должен обеспечивать подачу омывающей жидкости в верхнюю часть рабочей
зоны щеток. Щетки должны быть расположены горизонтально на одной линии и
при работе не должны касаться окантовки стекла (ключ гаечный 16).
Частота перемещения щеток стеклоочистителя по мокрому стеклу при
минимальной частоте вращения коленчатого вала двигателя - не менее 35
двойных ходов в минуту.
3.5
Лада Х-Рей. ПРОВЕРКА РАБОТЫ ОБОГРЕВАТЕЛЯ ЗАДНЕГО СТЕКЛА И ПОДОГРЕВА ПЕРЕДНИХ
СИДЕНИЙ
Работу обогревателя заднего стекла и системы подогрева передних сидений
(при наличии) проверять по включению контрольных ламп.
3.6
Лада Х-Рей. ПРОВЕРКА РАБОТЫ ЗАМКОВ ДВЕРЕЙ, КАПОТА, ДВЕРИ ЗАДКА
Проверить работу замков передних дверей, задних дверей, капота, двери
задка, при необходимости отрегулировать. Двери, капот и дверь задка
должны легко открываться и закрываться без приложения большого усилия и
фиксироваться в открытом положении. Самопроизвольное открывание не
допускается.
Регулировку работы замков боковых дверей (рисунки 14 и 15) производить
перемещением фиксатора относительно стойки кузова (отвертка
крестообразная, головка сменная TORX T40, вороток).
Рисунок 1 4 - Регулировка замка передней
Рисунок 1 5 - Регулировка замка задней двери двери
Регулировку работы замка капота (рисунок 1 6) производить перемещением корпуса замка относительно рамки радиатора (ключ гаечный 13).
Регулировку работы замка двери задка производить перемещением его фиксатора (рисунок 17) (головка сменная TORX T40, вороток). Зазоры между сопрягаемыми деталями кузова должны соответствовать требованиям ТУ 017207-255-00232934-2006.
