Лада Х-Рей. Тормозная система




Тормозная система и гидравлический привод сцепления снабжаются рабочей жидкостью из одного бачка (рис. 8.7).

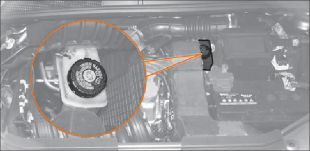

рис. 8.7. бачок гидропривода тормозов и сцепления

Уровень тормозной жидкости в бачке проверяйте визуально по меткам, нанесенным на корпус бачка, выполненного из полупрозрачной пластмассы (рис. 8.7).

Уровень тормозной жидкости должен быть между отметками

MIN и MAX.

При новых накладках тормозных колодок уровень тормозной жидкости должен быть на метке MAX.





Внимание!

Сигнализатор image «Отказ тормоза» загорается при падении уровня жидкости в бачке ниже метки MIN, что при новых или частично изношенных накладках колодок тормозных механизмов говорит об утечке жидкости вследствие разгерметизации системы.



  • доливку жидкости в этом случае проводите только после восстановления герметичности системы.




    Для выявления и устранения причин разгерметизации тормозной системы или системы гидравлического привода сцепления немедленно обратитесь к дилеру LADA.

    Прежде чем снять крышку бачка, убедитесь, что поверхность вокруг крышки очищена от грязи.

    Загрязнение тормозной жидкости может нарушить работу системы тормозов и системы гидравлического привода сцепления, что приведет к дорогостоящему ремонту.

    Через три года эксплуатации тормозную жидкость в системе необходимо заменить.

    Это связано с тем, что тормозная жидкость впитывает влагу из окружающей среды, что приводит к понижению ее температуры кипения.

    Содержание воды может вызвать коррозию деталей рабочей тормозной системы и системы гидропривода сцепления.

    Работы по замене тормозных шлангов и тормозной жидкости выполняйте у дилера LADA.





    Предупреждение!

    Тормозная жидкость является агрессивным веществом и может вызвать раздражение кожи и слизистой оболочки глаз.

    избегайте попадания тормозной жидкости на кожу или в глаза. В случае попадания немедленно тщательно промойте пораженную область мылом или специальным очистителем и обратитесь к врачу.

    бачОК СТеКлООмыВаТеля

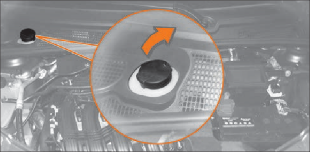

    рис. 8.8. бачок стеклоомывателя

    В бачке омывателя постоянно должна быть стеклоомывающая жидкость (рис. 8.8).




    Доливку жидкости осуществляйте через отверстие в бачке, закрываемое крышкой.

  • Используйте для этой цели только готовые к применению жидкости стеклоомывателя.

  • В теплое время года допускается использовать чистую воду.

  • Если ожидается, что температура воздуха опустится ниже 0 °С, следует использовать стеклоомывающую жидкость соответствующей концентрации. В противном случае, замерзание воды может привести к поломке насоса, бачка или подающих воду трубок.

    Регулировка направления струи жидкости из жиклера стекла двери задка производится тонким острым предметом; жиклер стеклоомывателя ветрового стекла не регулируется.

    Внимание!

    не пользуйтесь стеклоомывателем, если уровень жидкости ниже отверстия заборника насоса внутри бачка: электродвигатель стеклоомывателя выйдет из строя.






Лада Х-Рей. Аккумуляторная батарея




Уровень электролита в аккумуляторной батарее (рис. 8.9) должен быть между метками MIN и мах, нанесенными на полупрозрачном корпусе батареи, а при их отсутствии – по нижнюю кромку заливного отверстия.

Если меток MIN и MAX на корпусе батареи нет или корпус непрозрачный, то уровень электролита должен быть на 10–15 мм выше верхнего края сепараторов.

Если уровень электролита в батарее ниже нормы – обратитесь к официальному дилеру LADA.

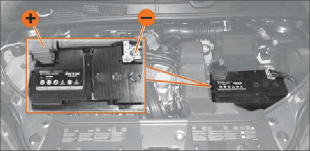

рис. 8.9. аккумуляторная батарея

Предупреждение!

  • Постоянно следите за чистотой клемм и зажимов аккумуляторной батареи и за надежностью их соединения.

  • Помните, что окисление клемм и зажимов, а также небрежное соединение, вызывают искрение в месте ненадежного контакта, что может привести к выходу из строя электронного оборудования автомобиля и даже возгоранию в моторном отсеке.

  • не допускается проверять работоспособность генератора при работающем двигателе путем снятия зажимов с аккумуляторной батареи.

  • При установке аккумуляторной батареи на автомобиль следите за тем, чтобы провода были соединены в соответствии с указанной на их наконечниках и клеммах батареи полярностью (положительная клемма больше отрицательной).

  • При заряде аккумуляторной батареи непосредственно на автомобиле от постороннего источника тока обязательно отключите ее от генератора. аккумуляторная батарея соединяется с клеммой «В+» генератора положительным проводом – наконечник «+».




    При простое автомобиля более 4 недель возможна разрядка аккумуляторной батареи.

    Для того чтобы избежать этого, снимите зажим с минусового контакта аккумуляторной батареи автомобиля.

    Перед тем как приступить к подключению и отключению контактов аккумулятора убедитесь, что зажигание выключено.




    Внимание!

    Производите подзарядку аккумуляторной батареи каждый месяц в случае сложных условий эксплуатации и у малоездящих автомобилей.

    Сложные условия эксплуатации – это стоянка на улице зимой, интенсивное использование кондиционера летом.

    малоездящие – автомобили, которые проезжают в среднем меньше, чем 10 км ежедневно, или автомобиль со временем работы двигателя на холостом ходу свыше 30% в день (например, спецавтомобили, такси и т.д.). запрещается снимать клемму «+» аккумуляторной батареи при включенном зажигании, поскольку это может привести к выходу из строя электронного оборудования автомобиля.




    Если аккумуляторная батарея имеет индикатор плотности и уровня электролита («глазок»), то состояние батареи можно определить по его цвету:

  • «Глазок» зелёного цвета – уровень и плотность электролита в норме.

  • «Глазок» чёрного цвета – батарею необходимо зарядить.

  • «Глазок» белого цвета – уровень электролита ниже нормы.





    Предупреждение!

    Электролит является агрессивной жидкостью, воздействие которой опасно для Вашего здоровья и для деталей автомобиля. рекомендуем обслуживание аккумуляторной батареи для Вашего автомобиля проводить у дилеров LADA.









Лада Х-Рей. Замена Элемента Питания Пульта дистанционного Управления





рис. 8.10. замена элемента питания ПдУ

  1. – Пульт дистанционного управления.

  2. – Отверстие в разъеме корпуса и крышки ПДУ.




В пульте дистанционного управления (рис. 8.10) применяется элемент питания типа CR2032.




Для его замены проделайте следующие действия:

  • вставьте отвертку в отверстие 2 боковой поверхности пульта и поворачивайте ее, чтобы начать открывать верхнюю крышку;

  • при замене будьте осторожны, не касайтесь контактной поверхности элемента питания и поверхности электронной схемы;

  • вставьте новый элемент питания, используя мягкую ткань, не касаясь его контактной поверхности, соблюдая полярность подключения, указанную на крышке пульта;

  • соберите верхнюю и нижнюю части пульта, вставив одну часть в другую и нажав до защёлкивания, убедитесь, что крышка надежно защелкнута.




    Внимание!

    Оберните лезвие отвертки мягкой тканью для того, чтобы не повредить видовую поверхность пульта.

    Применяйте только элемент питания типа CR2032.




    Предупреждение!

    запрещается выбрасывать использованные элементы питания вместе с обычным бытовым мусором. Выбрасывая использованные элементы питания, помните о необходимости охраны окружающей среды.

    Сдавайте их в организации, ответственные за их сбор и переработку.
