LADA VESTA. МОДУЛЬ ПАНЕЛИ ПРИБОРОВ - СНЯТИЕ, УСТАНОВКА

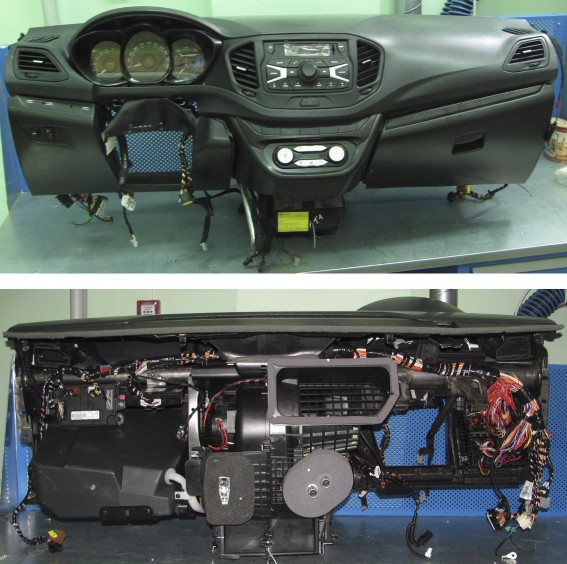

Модуль панели приборов, рисунок 14-1 - это узел, состоящий из поперечины панели приборов, жгута проводов панели приборов с монтажным блоком в сборе, воздухораспределительного блока системы отопления, кондиционирования и вентиляции, каркаса панели приборов в сборе с дефлекторами системы вентиляции и комбинацией приборов.









Рисунок 14-1 - Модуль панели приборов
Установить автомобиль на рабочее место. Открыть капот и отсоединить клемму провода “массы” от аккумуляторной батареи (ключ гаечный 10).











Слить охлаждающую жидкость согласно требованиям раздела 3, ТИ 3100.25100.20582.

Выгрузить хладагент для автомобилей с климатической установкой, в соответствии с требованиями инструкции на оборудование.

Отвернуть болт 2, рисунок 14-2, крепления прижимной пластины 1 трубопроводов системы кондиционирования, отсоединить трубопроводы от блока испарителя. На трубопроводы и отверстия блока испарителя установить технологические заглушки (головка сменная 10, вороток).

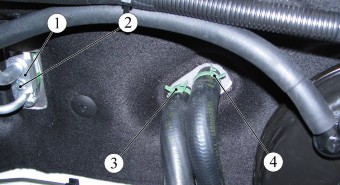

Рисунок 14-2 - Трубопроводы испарителя кондиционера и шланги радиатора отопителя:

1 - болт крепления прижимной пластины трубопроводов испарителя кондиционера;

2 - пластина прижимная трубопроводов;

3 - хомут шланга отводящего;

4 - хомут шланга подводящего



Сжать хомут 3 отводящего и хомут 4 подводящего шлангов радиатора отопителя, снять шланги с трубок радиатора (плоскогубцы).

Снять облицовки стоек ветрового окна, облицовку порога переднюю правую, облицовку туннеля пола переднюю в соответствии с требованиями раздела 11 данной ТИ.

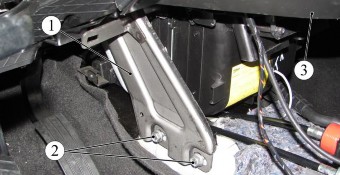

Отвернуть с левой стороны два болта 2, рисунок 14-3, крепления стойки 1 поперечины панели приборов 3 к туннелю пола (головка сменная 13, вороток).








Рисунок 14-3 - Крепление стойки поперечины панели приборов к туннелю пола:

1 - стойка поперечины панели приборов;

2 - болт крепления стойки поперечины панели приборов;

3 - панель приборов

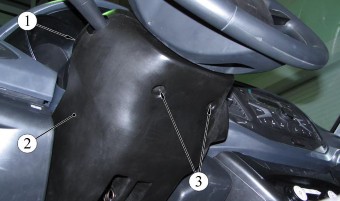

Рисунок 14-4 - Крепление кожухов вала рулевого управления:

1 - кожух вала рулевого управления верхний;

2 - кожух вала рулевого управления нижний;

3 - винт крепления кожухов













Отвернуть винты 3, рисунок 14-4, крепления кожухов 1 и 2 вала рулевого управления, снять кожухи (головка сменная Torx T20, вороток).

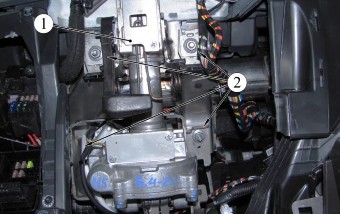

Отвернуть четыре гайки 2, рисунок 14-5, крепления вала 1 рулевого управления с усилителем в сборе к поперечине панели приборов, отсоединить электрические колодки и опустить рулевой вал на пол салона (головка сменная 13, удлинитель, вороток).






Рисунок 14-5 - Крепление вала рулевого управления с усилителем в сборе:

1 - вал рулевого управления с усилителем в сборе;

2 - гайка крепления вала рулевого управления






ВНИМАНИЕ!

Для предотвращения отсоединения вала рулевого управления от усилителя, рычаг регулировки положения рулевого колеса должен находиться в положении фиксации вала.

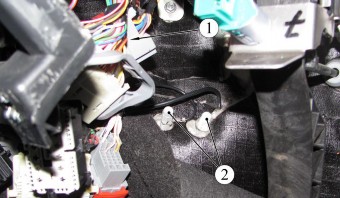

Отвернуть гайки 2, рисунок 14-6, крепления к кузову проводов массы жгута 1 проводов панели приборов (головка сменная 10, вороток).








Рисунок 14-6 - Крепление к кузову проводов массы жгута проводов панели приборов:

1 - жгут проводов панели приборов;

2 - гайка крепления к кузову провода массы жгута проводов панели приборов










Отсоединить колодки жгута проводов переднего и заднего от разъемов жгута проводов панели приборов, колодки жгута проводов панели приборов от электронной педали привода дроссельной заслонки, выключателей педали сцепления и педали тормоза.

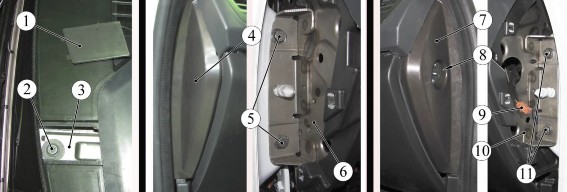

Извлечь заглушку 1, рисунок 14-7, на панели приборов под ветровым стеклом (отвертка плоская).

Отвернуть на несколько оборотов болт 2 верхнего крепления поперечины 3 панели приборов к щитку передка. Перед отворачиванием болта защитить, от случайного повреждения, прилегающую область ветрового стекла экраном технологическим (ключ кольцевой 13).

С правой и левой стороны снять боковые облицовки 4 и 7 панели приборов, отсоединить от выключателя 8, расположенного на правой облицовке колодку 9 жгута проводов па-нели приборов, отвернуть по два винта 5 и 11 крепления поперечины панели приборов к кузову (отвертка плоская, головка сменная 13, вороток).






Рисунок 14-7 - Крепление модуля панели приборов к кузову:
1 - заглушка; 2 - болт верхнего крепления поперечины панели приборов к кузову; 3, 6, 10 -поперечина панели приборов; 4 - боковая облицовка панели приборов левая; 5, 11 - болт бокового крепления поперечины панели приборов; 7 - боковая облицовка панели приборов правая; 8 - выключатель подушки безопасности; 9 - колодка жгута проводов панели приборов


Отсоединить провод массы 3, рисунок 14-8, и колодки 2 жгута 1 проводов панели приборов от кузова и от разъемов заднего 5 жгута проводов правого (ключ гаечный 10).

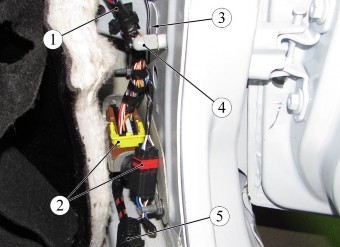

Рисунок 14-8 - Соединение жгута проводов панели приборов и заднего правого:

1 - жгут проводов панели приборов;

2 - колодки жгута проводов панели приборов;

3 - провод массы жгута панели приборов;

4 - гайка массы;

5 - жгут проводов задний правый

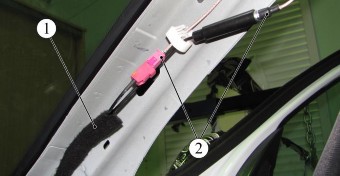

Отсоединить разъемы 2, рисунок 14-9, антенного кабеля от разъемов жгута 1 проводов панели приборов.








Рисунок 14-9 - Соединение жгута проводов панели приборов и антенного кабеля:
1 - жгут проводов панели приборов;
2 - колодки антенного кабеля

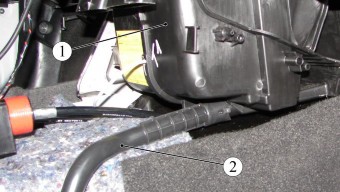

Отсоединить от корпуса 1, рисунок 14-10, блока климатической установки трубку 2 слива конденсата.







Рисунок 14-10 - Слив конденсата:
1 - корпус климатической установки;
2 - трубка слива конденсата






Извлечь модуль панели приборов из салона автомобиля (операцию выполнять с помощником).

Установку модуля панели приборов выполнять в порядке обратном снятию.

Перед присоединением блока трубопроводов системы кондиционирования к испарителю, установить новые уплотнительные кольца предварительно смазав их компрессорным маслом.

Заполнить систему охлаждения двигателя охлаждающей жидкостью.

Загрузить хладагент в соответствии с инструкцией на оборудование (хладагент Я-134а или HFO (1234) yf, в зависимости от комплектации) в количестве 390±20 г.

Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям данной ТИ и ТУ 017200-254-0023934 в объеме выполненных работ.
