LADA VESTA. ФИЛЬТР САЛОНА - СНЯТИЕ И УСТАНОВКА

Фильтр салона устанавливается в корпус блока отопления, кондиционирования и вентиляции со стороны переднего пассажира. Сам блок системы отопления, кондиционирования и вентиляции расположен в салоне автомобиля за панелью приборов.

Установить автомобиль на рабочее место, открыть правую переднюю дверь.

Снять крышку 2, рисунок 12-1, фильтрующего элемента сжав фиксаторы 3 и потянув за
них.

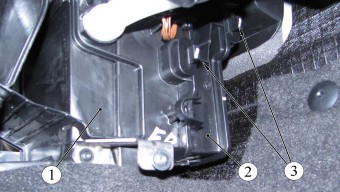

Рисунок 12-1 - Фильтр салона:
1 - блок системы отопления, кондиционирования и вентиляции;
2 - крышка фильтрующего элемента;
3 - фиксаторы крышки фильтрующего элемента

Взяться за нижний край фильтрующего элемента 2, рисунок 12-2,, потянуть за него и не значительным движением вниз извлечь фильтрующий элемент из корпуса 1 блока системы отопления, кондиционирования и вентиляции.

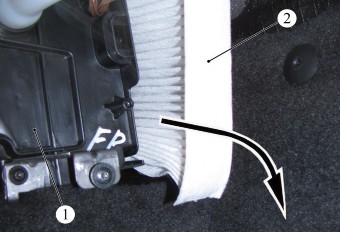

Рисунок 12-2 - Замена фильтрующего элемента:
1 - блок системы отопления, кондиционирования и вентиляции;
2 - фильтрующий элемент

Установку производить в порядке обратном снятию.

Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-0023934 в объеме выполненных работ.
