LADA VESTA. РЕМНИ БЕЗОПАСНОСТИ - СНЯТИЕ, УСТАНОВКА

 Снятие ремня безопасности переднего:

Установить автомобиль на рабочее место.

Открыть капот и отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).

Снять облицовку порога переднюю и заднюю.

Снять колпачок с головки болта крепления нижней точки ремня безопасности, отвернуть болт (отвертка плоская, головка сменная 14, вороток).

Снять облицовку средней стойки верхнюю и нижнюю.

Отвернуть болт 1, рисунок 10-1, верхнего крепления 2 переднего ремня безопасности на центральной стойке (головка сменная 14, вороток).

Отвернуть два винта крепления направляющей 3 ленты ремня безопасности, снять направляющую (головка сменная Torx Т20, вороток).

Отвернуть болт 5 крепления катушки 4 ремня безопасности (головка сменная 14, вороток).

Снять катушку ремня безопасности отсоединив колодку жгута 6 проводов от катушки.

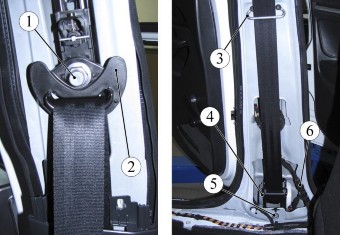

Рисунок 10-1 - Верхнее крепление переднего ремня безопасности:

1 - болт верхнего крепления переднего ремня безопасности;

2 - скоба верхнего крепления переднего ремня безопасности;

3 - направляющая ленты ремня безопасности;

4 - катушка ремня безопасности;

5 - болт крепления катушки ремня безопасности;

6 - жгут проводов задний


Отодвинуть переднее сиденье в крайнее заднее положение.

Отвернуть болт 2, рисунок 10-2, крепления замка 1 ремня безопасности к кронштейну сидения, отсоединить колодку провода 3 замка от колодки жгута проводов заднего, снять замок (головка сменная 14, вороток, отвертка плоская).

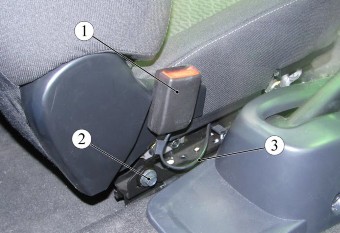

Рисунок 10-2 - Замок переднего ремня безопасности:

1 - замок ремня безопасности;

2 - болт крепления замка переднего ремня безопасности;

3 - провод замка ремня безопасности

Снятие задних ремней безопасности правого, левого:

Снять подушку заднего сидения

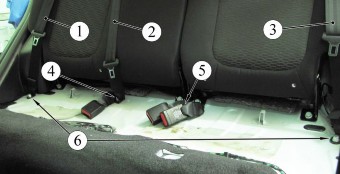

Рисунок 10-3 - Крепление замков ремней безопасности:

1 - ремень безопасности правый;

2 - ремень безопасности средний;

3 - ремень безопасности левый;

4 - болт крепления замка правого ремня;

5 - болт крепления замка среднего и левого ремня;

6 - болт крепления нижней точки ремня безопасности


Отвернуть болт 4, рисунок 10-3, крепления нижней точки среднего 2 ремня безопасности и замка правого ремня безопасности (головка сменная 14, вороток, удлинитель).

Отвернуть болт 5 крепления замков среднего 2 и левого 3 ремней безопасности (головка сменная 14, вороток, удлинитель).

Отвернуть болт 6 крепления нижней точки крепления ремня безопасности, правого и левого (головка сменная 14, вороток, удлинитель).

Снять обивку арки боковины правую и левую.

Снять обивку полки багажника.

Отвернуть болт 2, рисунок 10-4, крепления катушки 1 ремня безопасности правого или левого на панели полки задка, снять катушку (головка сменная 14, вороток, удлинитель).

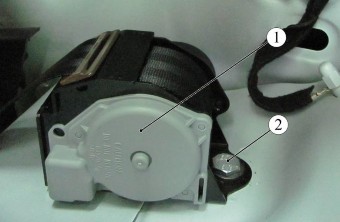

Рисунок 10-4 - Крепление инерционной катушки заднего ремня безопасности:
1 - инерционная катушка ремня безопасности;
2 - болт крепления катушки


Снятие заднего ремня безопасности среднего:

Снять подголовники правой спинки заднего сидения, направляющие подголовников, отвернуть ручку механизма фиксации спинки, извлечь из отверстий в обивке спинки облицовку ручки фиксатора и ленты ремня безопасности.

Снять обивку спинки и наполнитель спинки продев ленту ремня сквозь отверстия в обивке и наполнителе.

Отвернуть гайку 1, рисунок 10-5, крепления катушки 3 среднего ремня безопасности к каркасу 2 спинки, снять катушку ремня безопасности продев ленту ремня в петлю на каркасе спинки (головка сменная 17, вороток).

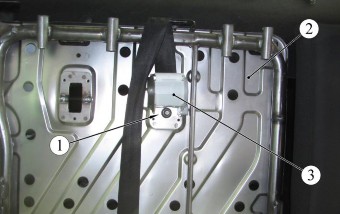

Рисунок 10-5 - Крепление катушки среднего ремня безопасности:

1 - гайка крепления катушки среднего ремня безопасности;

2 - каркас правой спинки заднего сидения;

3 - катушка среднего ремня безопасности

Установку ремней безопасности выполнять в последовательности, обратной снятию. Передние и задние ремни безопасности после открывания замков должны возвращаться из рабочего положения в исходное свободно, без заеданий.

Момент затяжки болтов крепления ремней безопасности от 38 до 50 Н.м (от 3,8 до 5,0 кгс.м) (вороток, головка 14,17, ключ моментный, удлинитель).

Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям данной ТИ и ТУ 017200-254-0023934 в объеме выполненных работ.
