20
Лава Веста. ЦЕНТРАЛЬНЫЙ БЛОК КУЗОВНОЙ ЭЛЕКТРОНИКИ (ЦБКЭ) - СНЯТИЕ / УСТАНОВКА
Снятие
Установить автомобиль на рабочее место, затормозить стояночным тормозом.
Поднять капот, отсоединить клемму провода "массы" от аккумуляторной
батареи (ключ гаечный 10).
Снять корпус вещевого ящика панели приборов в соответствии с
требованиями ТИ 3100.25100.20589.
Отсоединить от ЦБКЭ 1, рисунок 20-1, четыре разъема 2 жгута проводов
панели прибо-

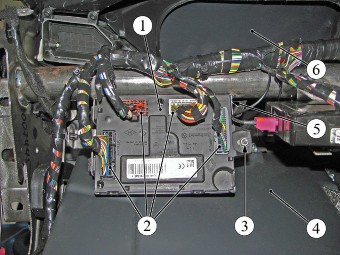

Рисунок 20-1 - Установка ЦБКЭ на автомобиль (вид на панель приборов со
стороны моторного отсека):
1 - ЦБКЭ;
2 - разъем жгута проводов панели приборов;
3 - гайка;
4 - корпус вещевого ящика панели приборов;
5 - кронштейн поперечины панели приборов;
6 - панель приборов
Отвернуть гайку 3 крепления ЦБКЭ к кронштейну 5 поперечины панели 6
приборов (головка сменная 8, ключ трещоточный).
Отсоединить ЦБКЭ от кронштейна поперечины панели приборов и снять с
автомобиля.
Установка
Установку ЦБКЭ на автомобиль выполнять в порядке обратном снятию.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие
требованиям ТУ 017200-254-00232934-2006 пп. 1.19.21.3, 1.19.21.6 в
объеме выполненных работ.
