Лава Веста. ВАЛ РУЛЕВОГО УПРАВЛЕНИЯ - СНЯТИЕ И
УСТАНОВКА
Снятие
Установить автомобиль на рабочий пост и затормозить стояночным тормозом.
Выключить зажигание и отсоединить клемму провода "массы" от
аккумуляторной батареи (ключ гаечный 10).
Снять модуль надувной подушки безопасности водителя (МНПБВ) в
соответствии с требованиями ТИ 3100.25100.20557.
Установить передние колеса в положение, соответствующее прямолинейному
движению автомобиля.
Снять рулевое колесо в соответствии с требованиями раздела 2 настоящей
ТИ.
Снять кожухи рулевой колонки и блок подрулевых переключателей в
соответствии с требованиями раздела 3 настоящей ТИ.
Снять катушку транспондера в соответствии с требованиями раздела 4
настоящей ТИ.

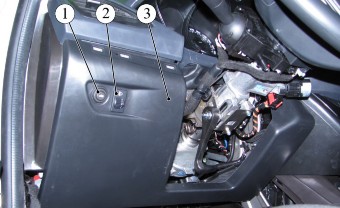

Рисунок 5-1- Снятие крышки блока предохранителей:
1- выключатель привода замка багажника;
2 - переключатель корректора света фар;
3 - крышка блока предохранителей
Аккуратно, преодолевая усилия зажимов, снять крышку 3, рисунок 5-1,
блока предохранителей и отсоединить колодки жгутов проводов от
расположенных на крышке переключателя 2 корректора света фар и от
выключателя 1 привода замка багажника.

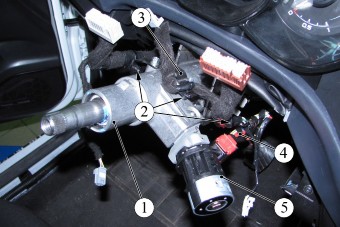

Рисунок 5-2- Отсоединение жгутов проводов от вала
рулевого управления:
1- вал рулевого управления;
2 - хомут крепления жгута проводов;
3 - скоба крепления жгутов проводов;
4 - жгут проводов панели приборов к выключателю зажигания;
5 - выключатель зажигания
Отсоединить колодку жгута 4, рисунок 5-2, проводов
панели приборов от разъема выключателя 5 зажигания.
Отсоединить, а при невозможности отсоединения срезать, хомуты 2
крепления жгутов проводов панели приборов от скобы 3 крепления (нож
технологический).

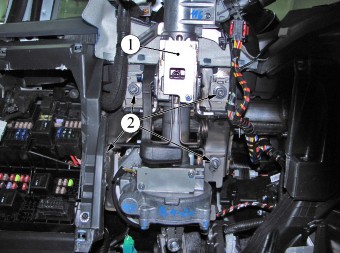

Отвернуть четыре гайки 2, рисунок 5-4, крепления вала 1 рулевого
управления, осторожно опустить вал и отсоединить колодки жгута проводов
панели приборов от блока управления электроусилителя вала руля (головка
сменная удлиненная 13, шарнир, удлинитель, вороток).
Отсоединить, а при невозможности отсоединения срезать, хомут крепления
жгута проводов панели приборов от кронштейна вала руля и снять вал 1
рулевого управления (нож технологический).
Внимание. Перемещать вал рулевого управления, удерживая его за
промежуточный вал или рычаг регулировки наклона, не допускается.
Попадание какой-либо жидкости на вал рулевого управления не допускается.
Снять с вала рулевого управления выключатель
зажигания в соответствии с требованиями раздела 7 настоящей ТИ.
Установка
Установить на вал рулевого управления выключатель зажигания в
соответствии с требованиями раздела 7 настоящей ТИ.
Проверить и при необходимости выставить передние колеса в положение,
соответствующее прямолинейному движению автомобиля.
Расположить вал рулевого управления в зоне установки, подсоединить к
разъемам блока управления электроусилителя колодки жгута проводов панели
приборов и закрепить жгут хомутом на кронштейне вала рулевого
управления.
Установить вал рулевого управления на шпильки крепления и завернуть
гайки 2, рисунок 5-4, крепления. Момент затяжки гаек 18.24 Н.м
(1,8...2,4 кгс.м) (головка сменная удлиненная 13, шарнир, удлинитель,
вороток, ключ моментный).

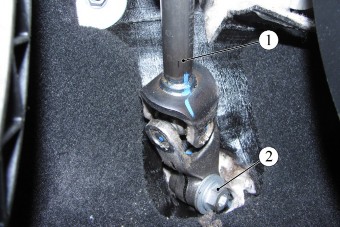

Присоединить вал 1, рисунок 5-3, промежуточный рулевого управления к
шестерне рулевого механизма и завернуть болт 2 крепления. Момент затяжки
болта 53.71 Н.м (5,3.7,1 кгс.м) (головка сменная 16 или насадка сменная
Torx T50, удлинитель, вороток, ключ моментный).
Установить катушку транспондера в соответствии с требованиями раздела 4
настоящей
ТИ.
Установить блок подрулевых переключателей и кожухи рулевой колонки в
соответствии с требованиями раздела 3 настоящей ТИ.
Установить рулевое колесо в соответствии с требованиями раздела 2
настоящей ТИ.
Установить модуль надувной подушки безопасности водителя (МНПБВ) в
соответствии с требованиями ТИ 3100.25100.20557.
Присоединить соответствующие колодки жгутов проводов к переключателю 2,
рисунок 5-1, корректора света фар, к выключателю 1 привода замка
багажника и установить крышку 3 блока предохранителей на место.
Присоединить клемму провода "массы" к аккумуляторной батарее (ключ
гаечный 10).
Проверить работу подрулевых переключателей.
Проверить работу устройства вращающегося блока подрулевых переключателей
в соответствии с требованиями раздела 3 настоящей ТИ.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие
требованиям ТУ 017200-254-00232934, пп. 1.19.20, 1.19.21 в объеме
выполненных работ.
