Ока (Ваз-1111). Ремонт синхронизатора КП

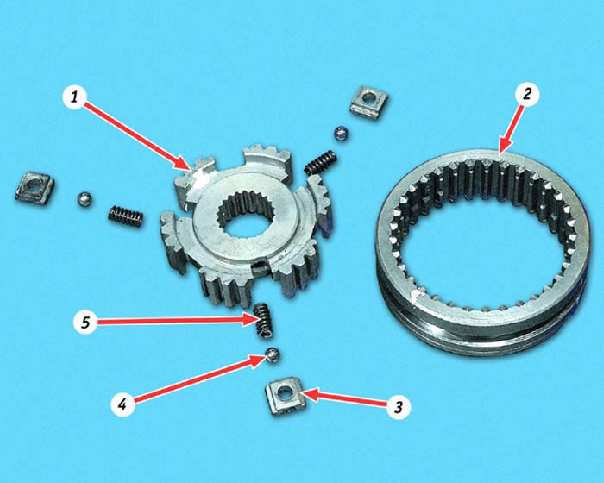

Детали синхронизатора:

1 – ступица
2 – муфта
3 – сухарь
4 – шарик
5 – пружина

Если передача включается нечетко или с большим усилием либо совсем не включается, перед разборкой вторичного вала проверьте работу синхронизатора: муфта синхронизатора должна перемещаться вручную при небольшом усилии. Если перемещение муфты затруднено (не перемещается или перемещается при большом усилии), отремонтируйте синхронизатор или замените его в сборе. Самопроизвольное выключение передач свидетельствует об износе или повреждении зубьев муфты синхронизатора и венцов шестерен.

ПОРЯДОК ВЫПОЛНЕНИЯ

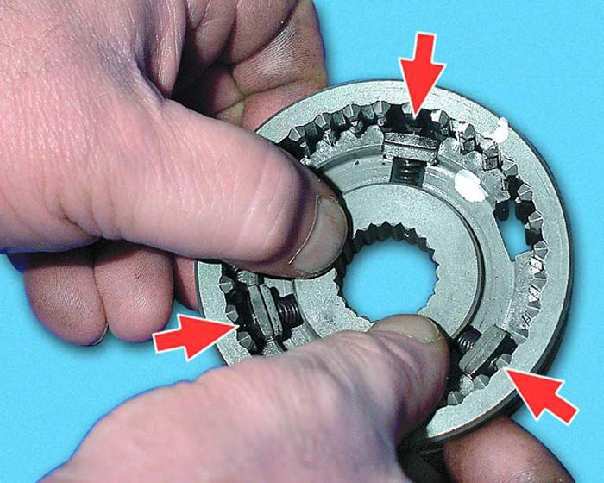

1. Перед разборкой промаркируйте положение муфты относительно ступицы.	2. Разберите аккуратно синхронизатор, сняв муфту со ступицы. При этом следите, чтобы подпружиненные сухари с шариками не разлетелись в разные стороны.	3. Осмотрите детали синхронизатора. Недопустимы сколы и забоины на шлицах ступицы и муфты (особенно обратите внимание на торцы зубьев муфты), повреждения или следы заедания на сухарях, шариках и пружинах. Замените дефектные детали или синхронизатор в сборе.

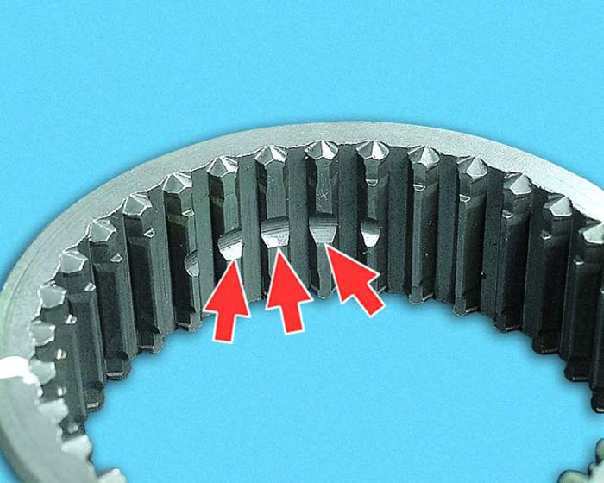

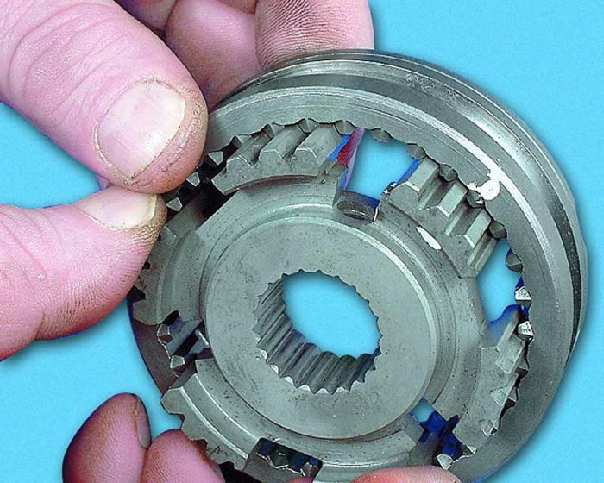

4. Установите муфту на ступицу в соответствии с ранее сделанными метками. При этом...	5. ...три большие проточки на шлицах муфты должны совпасть...	6. ...с пазами ступицы под фиксаторы (с отверстиями).

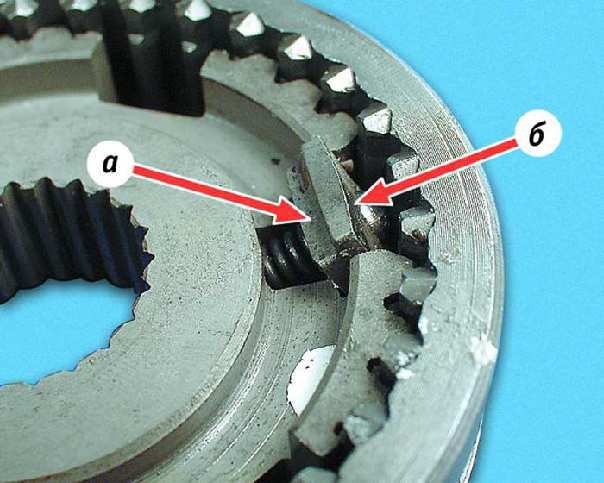

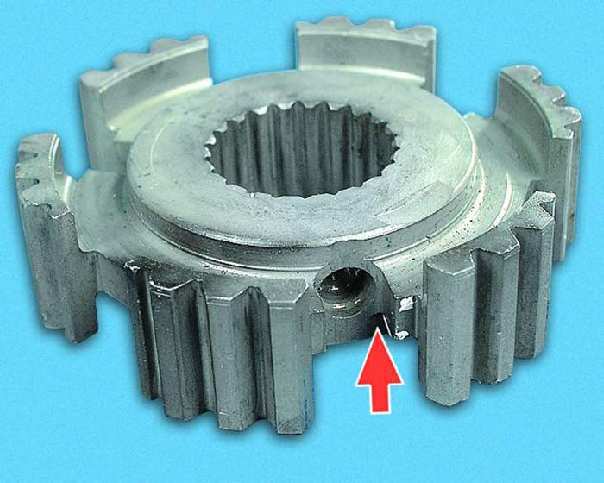

7. Смажьте пружину фиксатора смазкой Литол-24 и вставьте ее в отверстие в пазу ступицы.	8. Смажьте сухарь смазкой Литол-24 и вставьте в его отверстие шарик.	9. Сжимая пружину, вставьте сухарь с шариком в паз ступицы. Проточки a на сухаре должны быть наружу, а сферическая (большая) поверхность бдолжна быть обращена к муфте.

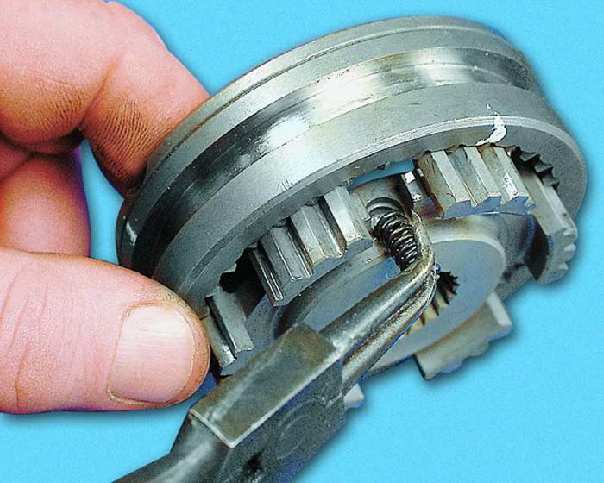

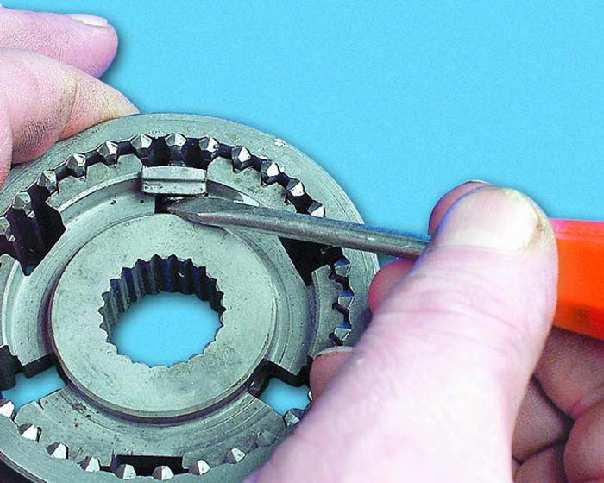

10. Протолкните сухарь так, чтобы шарик попал в проточки на шлицах муфты.	11. Поправьте отверткой пружину так, чтобы она попала в отверстие сухаря. Таким же способом установите остальные фиксаторы.
