Ока (Ваз-1111). Замена подушек подвески узлов системы

Система выпуска отработавших газов:

1 - приемная труба
2 - дополнительный глушитель
3 - основной глушитель
4 - выпускная труба

	Вам потребуются
пассатижи отвертка

Предупреждение

На автомобиле может быть установлена система выпуска, отличающаяся от показанной. Она состоит всего из трех неразборных элементов: приемной трубы, блока основного и дополнительного глушителей и выпускной трубы. Эти элементы соединены между собой фланцами с уплотнительными прокладками и могут быть заменены каждый по отдельности.

Резиновые подушки подвески выпускной системы заменяют, если из-за их повреждения или чрезмерной деформации элементы системы начинают стучать, соприкасаясь с кузовом или другими агрегатами автомобиля.

ПОРЯДОК ВЫПОЛНЕНИЯ

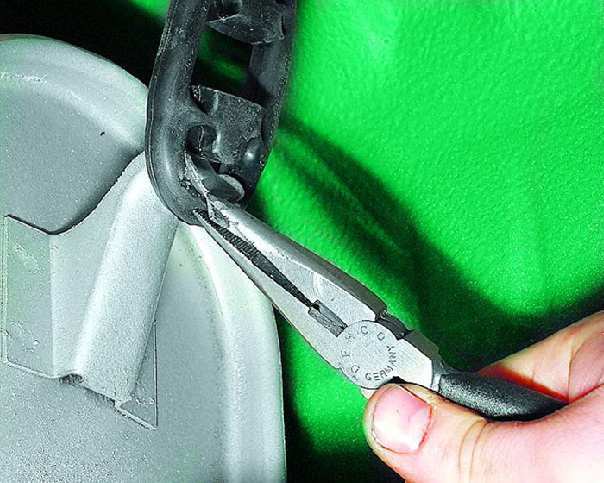

1. Подушки подвески основного глушителя удобнее заменять по очереди. Для этого разогните усики кронштейнов на глушителе и...	2. ...на основании кузова (для наглядности топливный бак снят).	3. Поддерживая глушитель, сдвиньте отверткой концы подушки с усиков кронштейнов и...

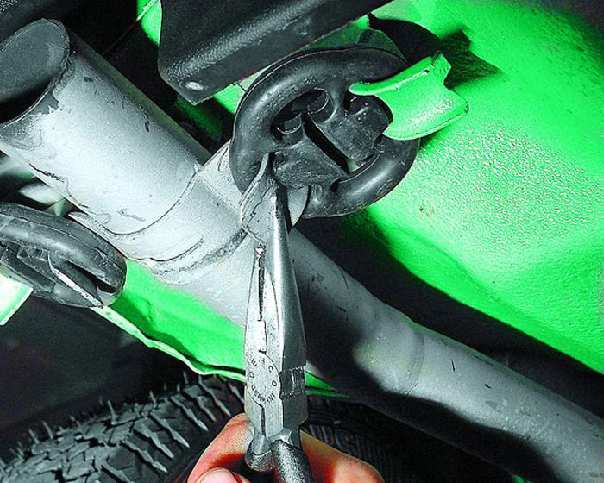

4. ...снимите подушку.	5. Для замены подушек подвески выпускной трубы разогните усики кронштейнов на трубе и...	6. ...на основании кузова.

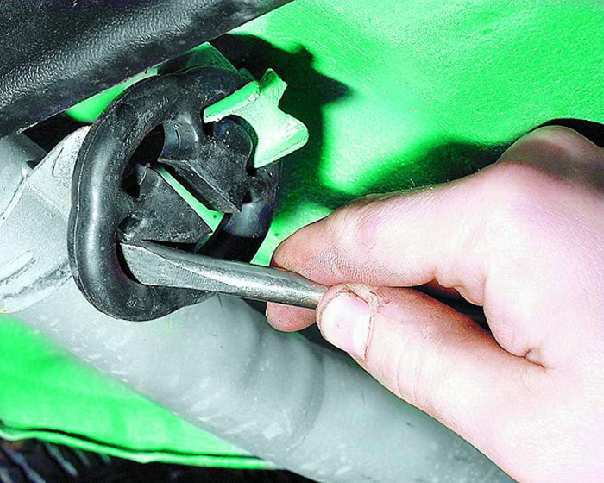

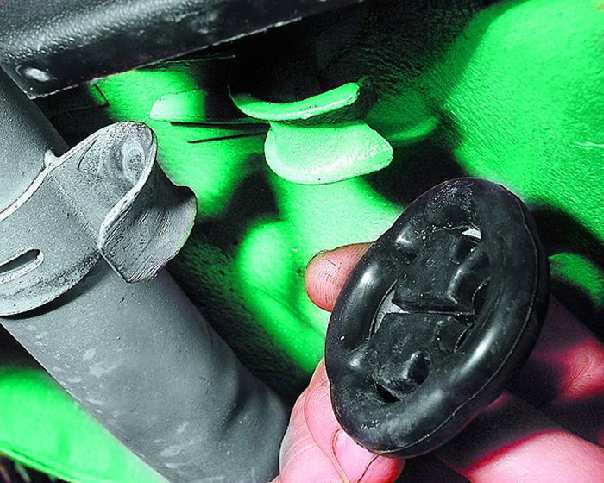

7. Сдвиньте отверткой концы подушек с усиков кронштейнов и...	8. ...снимите подушки. Устанавливайте подушки в порядке, обратном снятию. При этом не забудьте подогнуть усики кронштейнов на глушителе и основании кузова в исходное положение.
