Установка радиатора на
автомобиле:
1 -
отводящий шланг радиатора
2 - подводящий
шланг радиатора
3 -
пароотводящий шланг
4 - радиатор
5 - датчик
включения электродвигателя вентилятора
6 -
соединительная колодка проводов электродвигателя вентилятора |
|
Вам потребуются |
- ключи "на 8", "на 10"
- отвертка
|
Перед началом работы
Отсоедините провод от клеммы “–”
аккумуляторной батареи.
Слейте охлаждающую жидкость.
Радиатор подлежит замене при
обнаружении течи охлаждающей жидкости из него.
В мастерской, оснащенной специальным
оборудованием, радиатор можно проверить и отремонтировать.
Для проверки герметичности заглушите
патрубки радиатора и опустите в ванну с водой, подведя к нему воздух под
давлением 0,2 МПа (2 кгс/см2).
В течение 30 с из радиатора не должны появляться пузырьки воздуха.
ПОРЯДОК ВЫПОЛНЕНИЯ |
|
|
|
1. Разъедините
колодку с проводами вентилятора и жгута проводов. |
2. Отсоедините
два провода от датчика включения электродвигателя
вентилятора. |
3. Ослабив
затяжку хомутов, отсоедините от радиатора пароотводящий
шланг... |
|
|
|
4. ...подводящий
шланг и... |
5. ...отводящий
шланг. |

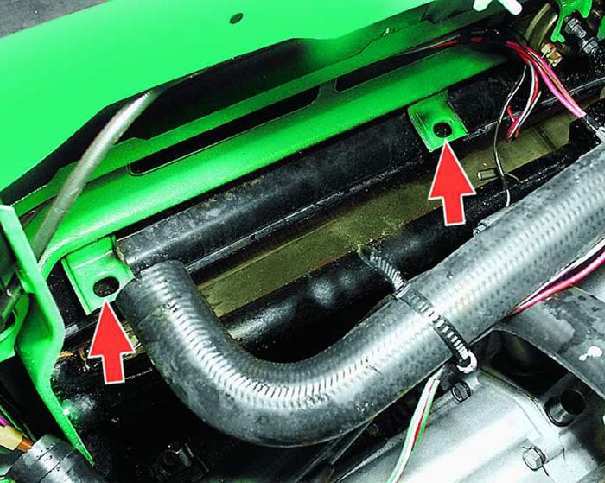

6. Отверните
две гайки верхнего крепления кожуха, снимите крепежную
скобу и демонтируйте вверх радиатор с кожухом
вентилятора с автомобиля. |
|
|
|
7. Отверните
три болта и гайку крепления кожуха вентилятора к
радиатору и снимите кожух с радиатора. |
8. Снимите
с радиатора две подушки нижнего крепления. Замените
порванные или потерявшие упругость подушки. |
9. Установите
на новый радиатор кожух вентилятора и подушки нижнего
крепления. При установке радиатора на автомобиль сначала
вставьте его подушками в отверстия на кронштейнах.
Подсоедините к радиатору шланги и провода. |
|
10. При
подсоединении проводов к датчику включения
электродвигателя вентилятора сначала вставьте в корпус 1 защитные
резинки 2,
а затем наконечники 3 проводов
(порядок подсоединения проводов не имеет значения).
Залейте охлаждающую жидкость. |
|
