ВАЗ-2131. Стеклоочиститель заднего секла

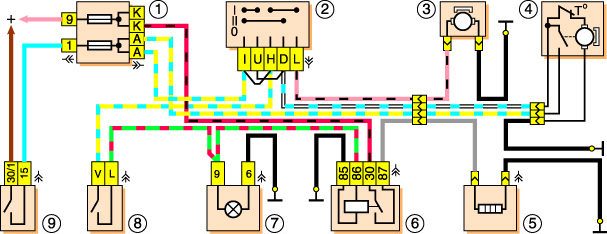

Схема включения очистителя, омывателя и элемента обогрева стекла двери задка

1 – блок предохранителей;
2 – переключатель очистителя и омывателя стекла двери задка;
3 – электродвигатель омывателя стекла двери задка;
4 – электродвигатель очистителя стекла двери задка;
5 – элемент обогрева стекла двери задка;

6 – реле включения обогрева стекла двери задка;
7 – контрольная лампа обогрева стекла двери задка;
8 – выключатель обогрева стекла двери задка;
9 – выключатель зажигания.

Очиститель стекла двери задка состоит из моторедуктора типа 471.3730, рычага и щетки. Укладка рычага со щеткой – правая по ходу автомобиля. Электродвигатель очистителя – двухщеточный, с возбуждением от постоянных магнитов. Для защиты от перегрузок в нем установлен термобиметаллический предохранитель. Неисправный моторедуктор заменяют новым.

Техническая характеристика моторедуктора

Число двойных ходов при напряжении питания 14 В, нагрузке 0,5 Н.м (0,05 кгс.м) и температуре окружающей среды (25±10)°С, мин ^–1	(50±5)
Потребляемый в этих условиях ток, А, не более	2

Очиститель включается клавишным переключателем на панели приборов (первое положение – фиксированное). При дальнейшем нажатии переключателя (нефиксированное положение) включается и омыватель заднего стекла.

Система обогрева стекла двери задка. Нагревательный элемент стекла подключен через реле типа 113.3747, установленное слева под панелью приборов. Обогрев включается клавишным выключателем на панели приборов. При этом загорается оранжевая контрольная лампа в комбинации приборов. Напряжение к выключателю подается только при включенном зажигании. При выходе из строя нагревательного элемента заменяют стекло.

ВАЗ-2131. Неисправности обогрева заднего стекла

Причина неисправности	Метод устранения
Отдельные нити элемента обогрева не нагреваются
Обрыв нитей	Замените стекло с элементом обогрева
Ни одна нить не нагревается
Неисправны выключатель, реле, предохранитель №9, повреждены провода, окислены или плохо соединены наконечники, отсоединился контакт от элемента подогрева стекла	Неисправные выключатель, реле, предохранитель, провода замените. Зачистите, обожмите клеммы. В случае отпайки клеммы от элемента обогрева замените стекло с элементом обогрева
