ВАЗ-2131. Стеклоочиститель и омыватель

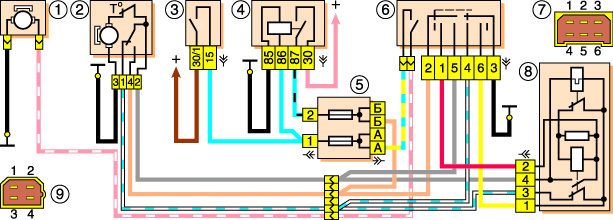

Схема включения очистителя и омывателя ветрового стекла

1 – электродвигатель омывателя ветрового стекла;
2 – электродвигатель очистителя ветрового стекла;
3 – выключатель зажигания;
4 – реле зажигания;
5 – блок предохранителей;

6 – переключатель очистителя и омывателя ветрового стекла;
7 – условная нумерация штекеров в колодке переключателя;
8 – реле очистителя ветрового стекла;
9 – условная нумерация штекеров в колодках реле и электродвигателя очистителя ветрового стекла.

оит из моторедуктора, рычагов и щеток. Электродвигатель очистителя – двухщеточный, с возбуждением от постоянных магнитов, односкоростной. Для защиты от перегрузок в нем установлен термобиметаллический предохранитель.

Техническая характеристика моторедуктора

Максимальный эффективный момент на валу моторедуктора при напряжении питания 14 В и температуре окружающей среды (25±10)°С, Н.м (кгс.м)	2 (0,2)
Частота вращения вала в этих же условиях при нагрузке 1 Н.м (0,1 кгс.м), мин ^–1, не менее	50
Потребляемый в этих условиях ток, А, не более	2,8

Очиститель имеет два режима работы – постоянный и прерывистый; они включаются правым подрулевым переключателем. Прерывистый режим работы обеспечивается реле типа РС-514, прикрепленным двумя гайками к передней левой боковине. Реле должно обеспечивать 9–17 включений электродвигателя в минуту при температуре от –20 до 50°С и напряжении питания 10 В. (При включении стеклоочистителя в прерывистом режиме щетки могут сделать до четырех непрерывных двойных ходов.) Сопротивление обмотки электромагнита реле – (66±2) Ом, обмотки прерывателя – (23±1) Ом.

Неисправный моторедуктор рекомендуется заменять новым. Погнутые рычаги выправляют, при износе шарниров – заменяют.
Омыватель ветрового стекла состоит из полиэтиленового бачка с электрическим насосом, установленного в моторном отсеке, форсунок омывателя, расположенных на капоте, и гибких соединительных шлангов.

Омыватель включается оттягиванием на себя правого подрулевого переключателя (нефиксированное положение). При неисправности насоса его заменяют. Засорившиеся форсунки можно продуть в обратном направлении или прочистить леской или тонкой иглой.

ВАЗ-2131. Неисправности стеклоочистителя

Причина неисправности	Метод устранения
Электродвигатель стеклоочистителя не работает
Повреждены провода, окислены или неплотно надеты их наконечники, перегорел предохранитель №2 (№1, если не работает очиститель стекла двери задка)	Обожмите клеммы, замените неисправные провода, предохранитель. Устраните причину его перегорания
Щетки примерзли к стеклу	Повернув ключ зажигания в положение «выключено», осторожно отделите щетки от стекла, убедитесь в целостности резинового скребка, восстановите подвижность соединений щетки
Между движущимися деталями кривошипа попал посторонний предмет	Проверьте правильность установки рычагов, выправьте деформированные рычаги или замените стеклоочиститель
Неисправен подрулевой переключатель стеклоочистителя	Замените неисправный переключатель
Зависли щетки электродвигателя, сильно загрязнен или подгорел коллектор	Устраните зависание щеток, зачистите коллектор стеклянной шкуркой, протрите тканью, смоченной в бензине. При сильном износе замените моторедуктор
Обрыв или короткое замыкание в обмотке якоря электродвигателя	Замените моторедуктор
Электродвигатель стеклоочистителя не работает в прерывистом режиме
Неисправно реле стеклоочистителя	Замените реле
Неисправен подрулевой переключатель	Замените неисправный переключатель
Электродвигатель стеклоочистителя не останавливается в прерывистом режиме
Неисправно реле стеклоочистителя	Замените реле
Контактная пластина концевого выключателя моторедуктора не отгибается при прохождении кулачка	Разберите моторедуктор и подогните контактную пластину или замените моторедуктор
Окислены контакты концевого выключателя	Зачистите контакты или замените моторедуктор стеклоочистителя
Щетки останавливаются в произвольном положении
Контакты концевого выключателя плохо прижимаются или окислены	Зачистите контакты, при необходимости подогните пластину выключателя или замените моторедуктор
Ослабла гайка крепления кривошипа на валу моторедуктора	Правильно установив кривошип, затяните гайку (желательно предварительно нанести на резьбу краску или анаэробный герметик)
Электродвигатель стеклоочистителя работает, но щетки не движутся
Ослабла гайка крепления кривошипа на валу моторедуктора	Правильно установив кривошип, затяните гайку (желательно предварительно нанести на резьбу краску или анаэробный герметик)
Выкрошены зубья шестерни моторедуктора	Замените моторедуктор

Неисправности стеклоомывателя

Причина неисправности	Метод устранения
Омыватель не работает
Не подается напряжение питания на электродвигатель омывателя	Проверьте провода, в том числе провод «массы», предохранитель №1. Обожмите клеммы, замените неисправные провода, предохранитель. Устраните причину его перегорания
Зависли щетки электродвигателя, окислился или загрязнен коллектор	При сильном износе замените электродвигатель
Замерзла жидкость	Для того, чтобы отогреть передние форсунки омывателя, приоткройте капот при работающем двигателе. В холодное время года используйте жидкость с низкой температурой замерзания
Обрыв в магистрали подачи жидкости	Наденьте соскочившие трубки, замените детали со сломанными штуцерами

ВАЗ-2131. Реле стеклоочистителя

Реле очистителя ветрового стекла расположено в салоне под обивкой передней левой боковины. Снимаем обивку.

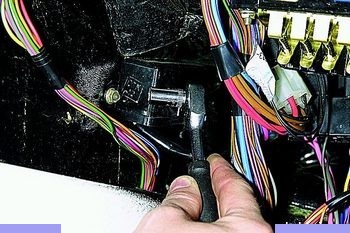

Головкой «на 8» отворачиваем две гайки крепления реле к кузову.

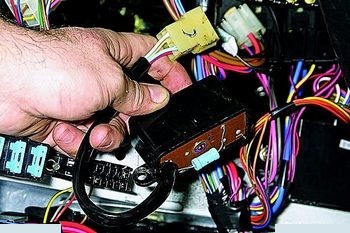

Вытягиваем реле, отсоединяем его колодку…

…и снимаем реле.

Устанавливаем реле очистителя ветрового стекла в обратной последовательности.
