Снимаем пластину защиты поддона картера и правый
брызговик двигателя (смотрите
соответствующий раздел).
Снимаем ремень привода насоса охлаждающей жидкости (смотрите
соответствующий раздел).
 |

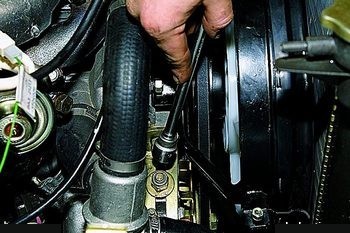

Пассатижами ослабляем хомут резинового
воздухозаборника. |
 |

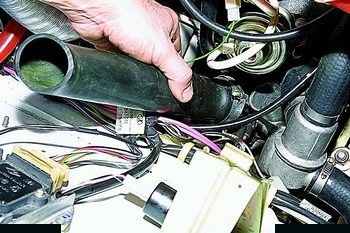

Снимаем воздухозаборник с патрубка защитного
кожуха генератора. |
 |

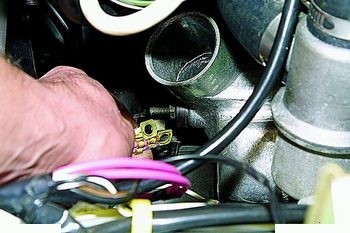

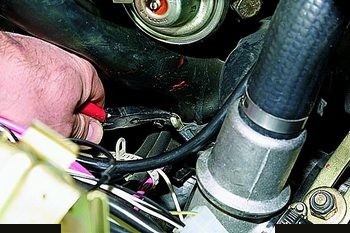

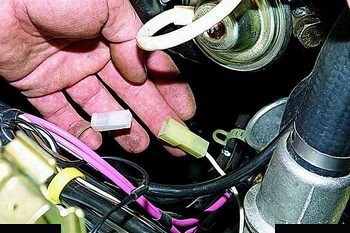

Разъединяем вывод «61» генератора. |
 |

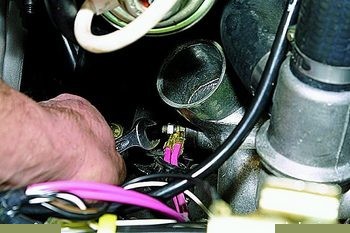

Сдвинув резиновый чехол, ключом «на 10»
отворачиваем гайку крепления проводов к
удлинителю вывода «30» генератора. |
 |
Снимаем провода. |
 |

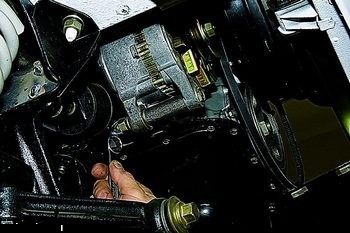

Головкой «на 17» отворачиваем гайку крепления
генератора к натяжной планке. |
 |
Накидным ключом «на 19» отворачиваем гайку болта
крепления генератора к кронштейну… |
 |

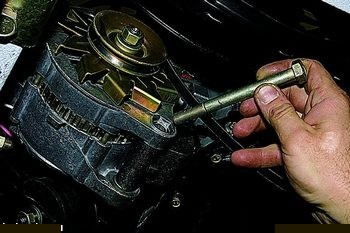

…и вынимаем болт. |
 |

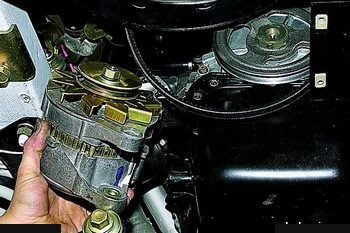

Генератор вынимаем из моторного отсека вниз. |
 |

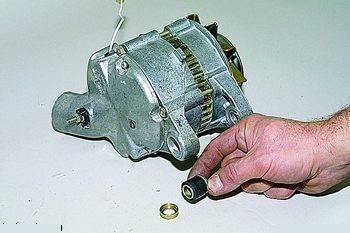

В проушине задней крышки генератора установлены
резиновая и металлические втулки. |
 |

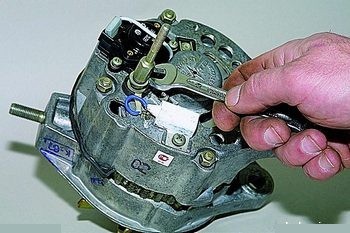

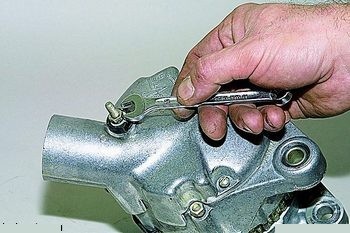

Ключом «на 10» отворачиваем гайку изолирующей
втулки удлинителя вывода «30» генератора. |
 |

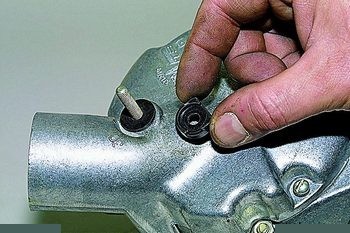

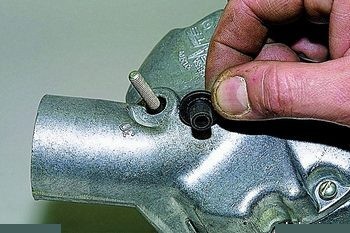

Снимаем наружную… |
 |
…и внутреннюю изолирующие втулки. |
 |

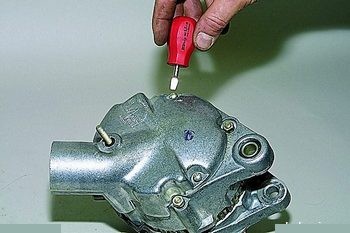

Шлицевой отверткой отворачиваем два винта
крепления защитного кожуха к генератору. |
 |

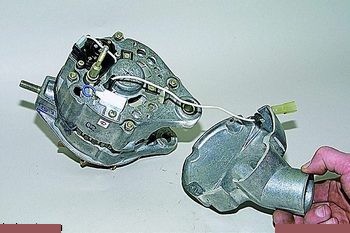

Снимаем защитный кожух. |
 |
Отсоединяем провод от вывода «61». |
 |

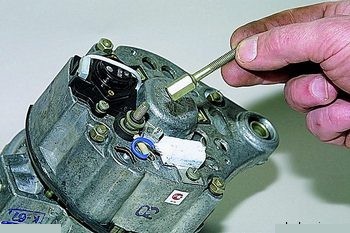

Ключом «на 10» отворачиваем удлинитель вывода
«30». |
 |
Снимаем удлинитель. |
 |

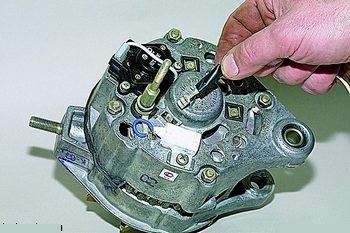

Отсоединяем провод от регулятора напряжения. |
 |
Крестообразной отверткой отворачиваем два винта
крепления регулятора напряжения и
щеткодержателя. |
 |
Снимаем регулятор напряжения с щеткодержателем. |
 |

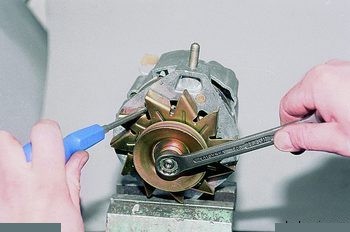

Ключом «на 19» отворачиваем гайку шкива
генератора. Ротор от проворачивания можно
застопорить отверткой (не погните крыльчатку). |
 |
Снимаем с вала шайбу,… |
 |

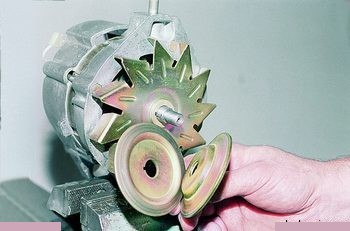

…половинки шкива,… |
 |
…распорную шайбу,… |
 |

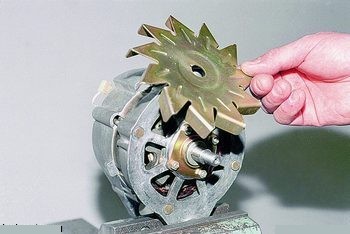

…крыльчатку. |
Поддеваем отверткой и снимаем сегментную шпонку,…
 |
…под которой расположена шайба без шпоночного
паза. |
 |
Ключом «на 10» отворачиваем гайку крепления
клеммы конденсатора. |
 |
Снимаем клемму и, отвернув крестообразной
отверткой винт, демонтируем конденсатор. |
Остро заточенной чертилкой или краской помечаем взаимное
расположение крышек и статора для последующей сборки.
 |
Головкой «на 10» отворачиваем четыре гайки
стяжных болтов. |
 |
Вынимаем болты. |
 |
Снимаем переднюю крышку. |
 |

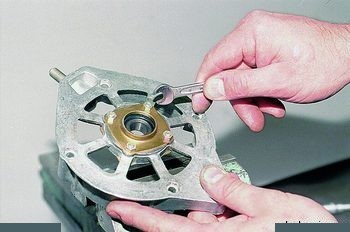

Для замены подшипника ключом «на 8» с наружной
стороны крышки отворачиваем четыре гайки винтов
крепления пластин. |
 |

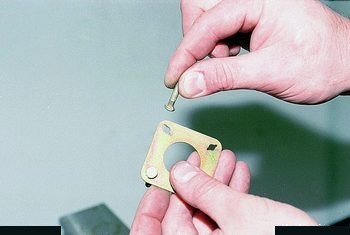

Снимаем пластины с винтами. |
 |
Инструментальной головкой подходящего размера
(или отрезком трубы) выпрессовываем подшипник из
крышки. |
 |

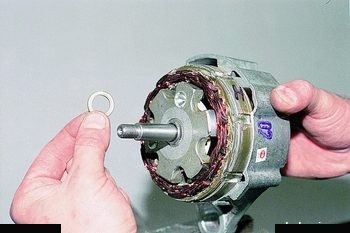

На валу ротора расположено упорное кольцо. |
 |

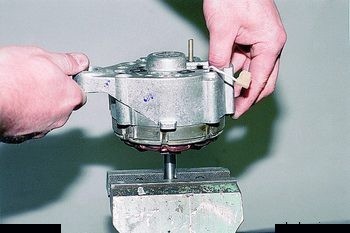

Наворачиваем на резьбу вала гайку, зажимаем ее в
тиски и рывком снимаем заднюю крышку со
статором. |
 |

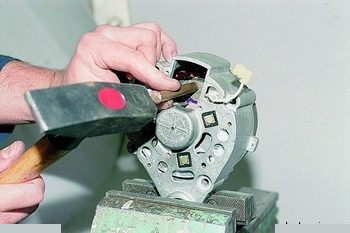

При затруднении в снятии ротора постукиваем по
его торцу выколоткой из мягкого металла через
окно регулятора напряжения. |
 |

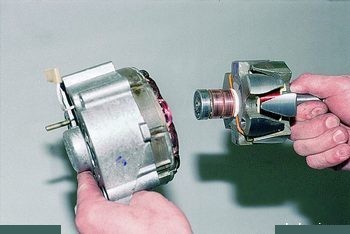

Разъединяем ротор и статор. |
 |
Съемником спрессовываем подшипник с вала ротора. |
 |
Головкой «на 8» отворачиваем три гайки крепления
клемм статора к выпрямительному блоку. |
 |
Поддеваем отверткой и снимаем статор. |
 |
Снимаем выпрямительный блок. |
 |
Вынимаем из выпрямительного блока контактный
болт. |
Собираем генератор в обратной последовательности.
Гайки винтов крепления пластин подшипника передней
крышки ставим на резьбовой герметик. Новые подшипники
запрессовываем в переднюю крышку и на вал ротора
подходящими отрезками труб. |
