ВАЗ-2131. Генератор 9412.3701

Отсоединяем «минусовой» провод от аккумуляторной батареи.
Снимаем пластину защиты поддона картера и правый брызговик двигателя

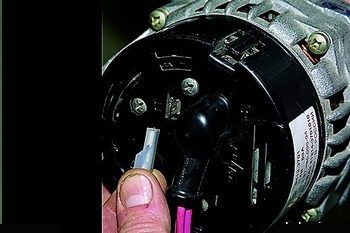

Отсоединяем провод вывода «D» генератора.

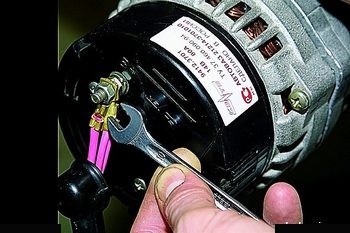

Сдвинув резиновый чехол, ключом «на 10» отворачиваем гайку крепления проводов к выводу «В »…

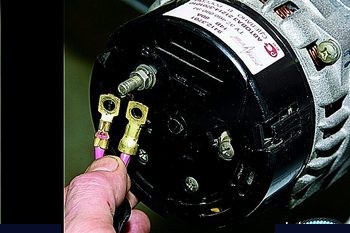

…и снимаем их.

Снимаем ремень привода насоса охлаждающей жидкости

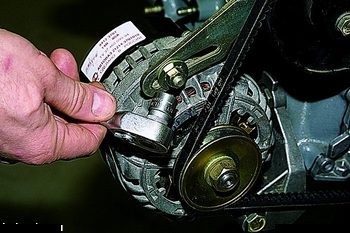

Головкой на «13» отворачиваем гайку болта крепления генератора к натяжной планке.

Ключом «на 13» отворачиваем гайку болта нижнего крепления генератора к кронштейну на блоке цилиндров и вынимаем болт. Генератор вынимаем из моторного отсека вниз.

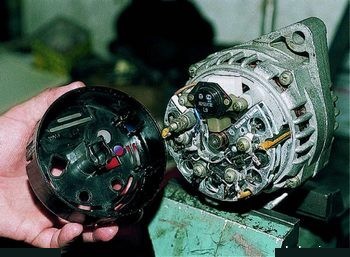

Разжав три выступа кожуха,…

…снимаем его.

Крестообразной отверткой отворачиваем два винта…

…и отводим регулятор напряжения с щеткодержателем.

Отсоединяем провод и снимаем регулятор напряжения с щеткодержателем.

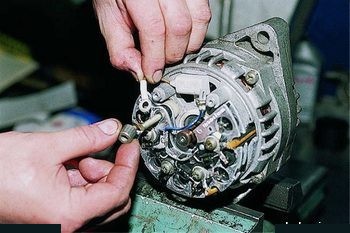

Ключом «на 10» отворачиваем гайку,…

…снимаем втулку и провод конденсатора.

Отвернув крестообразной отверткой винт,…

…снимаем конденсатор.

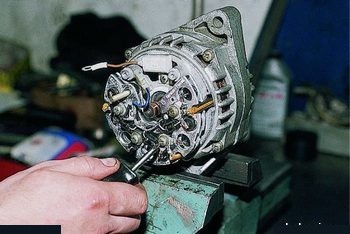

Крестообразной отверткой отворачиваем винт крепления выпрямительного блока и три винта крепления концов обмоток статора.

На винты крепления концов обмоток статора надеты изолирующие шайбы.

Отводим концы обмоток статора…

…и снимаем выпрямительный блок.

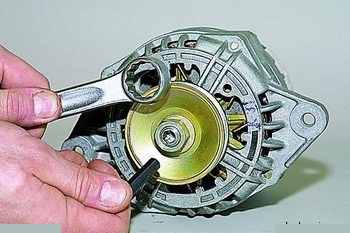

Накидным ключом «на 21» отворачиваем гайку крепления шкива, удерживая ротор шестигранником «на 8».

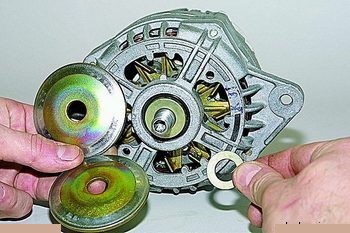

Снимаем шайбу и части шкива.

С вала ротора снимаем шайбу.

Крестообразной отверткой отворачиваем четыре винта, стягивающих крышки.

Остро заточенной чертилкой или краской помечаем взаимное расположение крышек и статора для последующей сборки.

Поддев отверткой,…

…разъединяем переднюю крышку со статором и заднюю крышку с ротором.

Поддев отверткой статор,...

...вынимаем его из передней крышки.

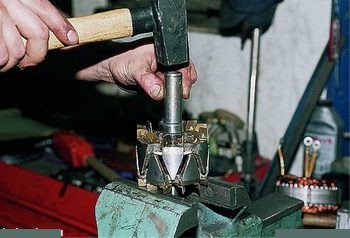

Выколоткой, упирающейся строго в торец вала ротора (чтобы не повредить пластмассовую втулку, расположенную под контактными кольцами),…

…выбиваем ротор с подшипником из задней крышки.

Съемником спрессовываем подшипник с вала ротора.

Новый подшипник напрессовываем на вал подходящим отрезком трубы, прикладывая усилие к внутреннему кольцу.

Тестером проверяем обмотки статора и ротора на обрыв или замыкание на корпус.
