От панели приборов отсоединяем главный цилиндр
гидрокорректора фар (смотрите
соответствующий раздел) и
выключатель освещения приборов (смотрите
соответствующий раздел).
Снимаем комбинацию приборов (смотрите
соответствующий раздел).
На автомобиле с карбюраторным двигателем снимаем привод
воздушной заслонки (смотрите
соответствующий раздел)
На автомобиле с впрысковым двигателем отсоединяем два
разъема индикатора состояния АПС (смотрите
соответствующий раздел).
Снимаем панель крепления радиоприемника (смотрите
соответствующий раздел).
 |

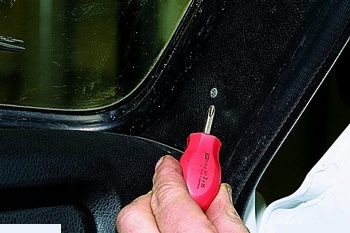

Крестообразной отверткой отворачиваем три
самореза крепления обивки правой стойки
ветрового окна… |
 |

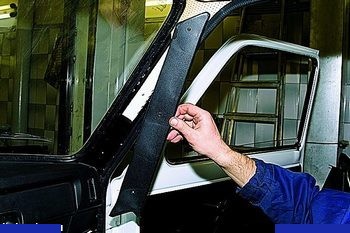

Снимаем обивку. |
Аналогично снимаем обивку левой стойки ветрового
окна.
 |

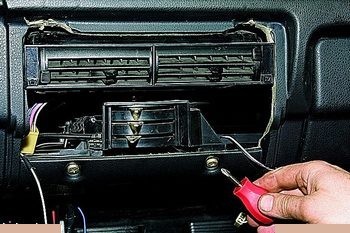

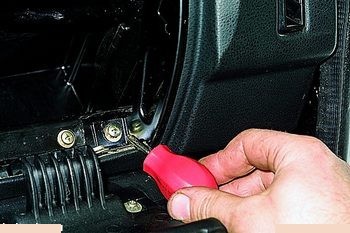

Крестообразной отверткой отворачиваем два винта
крепления кронштейна рычагов управления
отопителем к панели приборов. |
 |

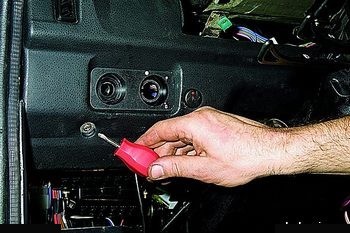

Крестообразной отверткой отворачиваем саморез в
нижней левой части панели приборов. |
 |

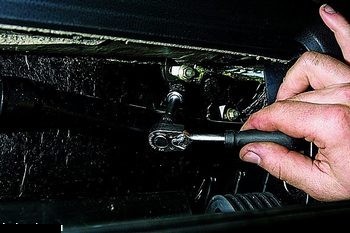

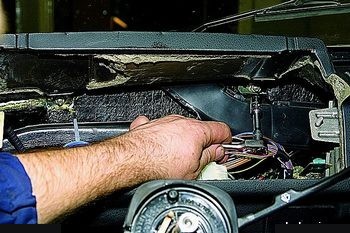

Головкой «на 10» отворачиваем две гайки в
верхней части гнезда комбинации приборов
(рулевое колесо для наглядности снято). |
 |

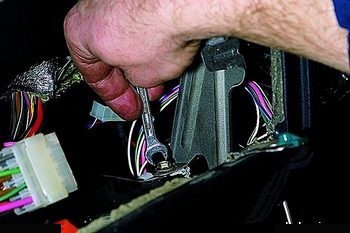

Ключом «на 8» отворачиваем болт в правой части
гнезда комбинации приборов. |
 |
Головкой «на 10» отворачиваем две гайки в
верхней части вещевого ящика. |
 |

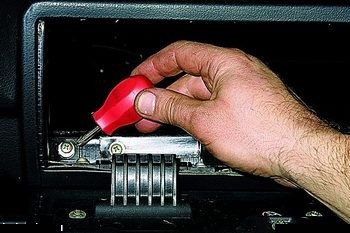

Крестообразной отверткой отворачиваем один
саморез в нижнем левом углу вещевого ящика… |
 |
…и один – в нижнем правом. |
 |

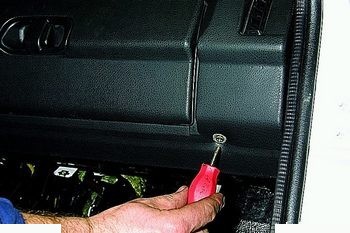

Крестообразной отверткой отворачиваем саморез в
нижней правой части панели приборов. |

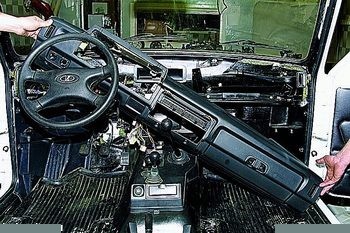

Снимаем панель приборов со шпилек, потянув на себя,…
 |
…и вынимаем ее. |
Устанавливаем панель приборов в обратной
последовательности. |
